Unsa ang Naghimo sa usa ka MCCB nga adunay Proteksyon sa Leakage nga Importante alang sa Mas Luwas nga Pag-apod-apod sa Koryente?

1. Unsa ang MCCB nga adunay Proteksyon sa Leakage?

Ang usa ka molded case circuit breaker, sagad gitawag nga MCCB, gidisenyo aron mapanalipdan ang mga low-voltage nga electrical circuit batok sa mga kondisyon sama sa overload ug short circuit. Dili sama sa usa ka sukaranan nga switch sa pagpanalipod, ang usa ka MCCB mahimong mapili sa usa ka halapad nga sakup sa karon nga mga rating ug makabalda nga mga kapasidad, nga naghimo niini nga angay alang sa komersyal ug industriyal nga mga sistema sa pag-apod-apod.

AnMCCB nga adunay proteksyon sa leakagenagdugang sa nahabilin nga karon o pagtuki sa pagtulo sa yuta sa kini nga naandan nga mga gimbuhaton sa pagpanalipod. Kung ang usa ka dili normal nga leakage karon nakit-an ug nakaabut sa na-configure nga lebel sa pag-operate, ang mekanismo sa pagpanalipod mahimo’g magsugod sa usa ka biyahe ug madiskonekta ang apektadong circuit.

Kini nga kombinasyon labi ka mapuslanon kung ang mga tigdesinyo sa elektrikal gusto ang daghang mga layer sa proteksyon nga wala maghimo usa ka dili kinahanglan nga komplikado nga paghan-ay sa panel. Ang mga komersyal nga produkto anaa isip integrated MCCB-plus-residual-current nga mga solusyon o ingon nga MCCBs inubanan sa compatible residual current modules. Ang IEC 60947-2 nag-uban sa mga kinahanglanon alang sa mga circuit breaker nga adunay nahabilin nga proteksyon sa karon, samtang ang mga tiggama mahimo’g maghatag lainlaing mga pag-configure ug mga sakup sa pag-adjust.

2. Giunsa Paglihok ang Proteksyon sa Leakage?

Sa usa ka himsog nga de-koryenteng sirkito, ang kasamtangan nga nag-agos sa mga outgoing conductor kinahanglan nga tukma nga katumbas sa kasamtangan nga pagbalik sa circuit. Ang usa ka kahimtang sa pagtagas mahitabo kung ang usa ka bahin sa karon nagkuha sa usa ka wala damha nga agianan, sama sa pinaagi sa pagkadaot sa insulasyon, konektado nga kagamitan o usa ka tawo nga nagkontak sa usa ka kusog nga bahin.

Ang proteksyon sa pagtulo nagmonitor sa nahabilin nga kasamtangan nga nalangkit sa kini nga dili balanse. Kung ang gisukod nga nahabilin nga kasamtangan molapas sa gi-configure nga operating threshold sa aparato, ang sistema sa pagpanalipod magpadala usa ka signal sa pagbiyahe sa mekanismo sa MCCB.

Depende sa disenyo sa produkto, ang proteksyon sa leakage mahimong maghatag ug adjustable residual operating current, time delay, test functionality, alarm indication o uban pang monitoring functions. Gipakita sa mga komersyal nga produkto sa pagpanalipod sa pagtulo sa MCCB nga ang mga setting sa pagkasensitibo ug paglangan mahimong lahi kaayo sumala sa gituyo nga aplikasyon.

Ngano nga Lahi Kini sa Overload Protection?

Ang proteksyon sa overload ug proteksyon sa leakage motubag sa lainlaing mga problema. Ang usa ka overloaded nga sirkito mahimong magkuha ug sobra nga koryente tungod kay daghan kaayong load ang konektado o tungod kay ang mga ekipo naglihok nga lapas sa gituyo nga kapasidad niini. Ang usa ka sayup sa pagtulo, bisan pa, adunay kalabotan sa pag-ikyas sa karon gikan sa gituyo nga agianan sa conductive.

Busa, ang pagdugang lamang sa kapabilidad sa pagpanalipod sa sobra nga gibug-aton dili awtomatik nga makahatag og angay nga proteksyon sa pagtulo. Ang duha ka mga gimbuhaton kinahanglan nga tagdon nga gilain kung magdesinyo sa usa ka sistema sa pag-apod-apod sa elektrisidad.

3. Unsang mga Problema sa Elektrisidad ang Masulbad Niini?

Ang mga ekipo nga elektrikal nga gigamit sa mga pabrika, komersyal nga mga bilding ug mga proyekto sa imprastraktura mahimo’g molihok sa dugay nga panahon sa ilawom sa gipangayo nga mga kondisyon. Ang kaumog, abog, pagkatigulang sa insulasyon, kadaot sa mekanikal, mga sayup sa pag-install ug pagkadaot sa kagamitan mahimo’g makatampo sa dili normal nga mga agianan karon.

Ang aktuwal nga lebel sa pagpanalipod nagdepende sa kompleto nga sistema sa elektrisidad, pagsumpo sa aparato ug mga kondisyon sa pag-install. Busa ang MCCB nga adunay proteksyon sa leakage kinahanglan nga isipon nga usa ka bahin sa usa ka inhenyero nga pamaagi sa pagpanalipod kaysa usa ka unibersal nga solusyon alang sa matag peligro sa kuryente.

4. Nganong I-Combine ang MCCB ug Leakage Protection?

Alang sa daghang mga proyekto sa kuryente, ang panguna nga atraksyon mao ang abilidad sa pagtubag sa daghang mga kinahanglanon sa pagpanalipod sa sulod sa usa ka nahiuyon nga kahikayan sa aparato. Mahimo kini nga bililhon kung diin hinungdanon ang wanang sa panel, oras sa pag-install ug koordinasyon sa sistema.

1. Multiple Protection Functions

Ang usa ka husto nga gi-configure nga aparato makahatag og sobra nga karga, short-circuit ug nahabilin nga karon nga proteksyon sulod sa parehas nga arkitektura sa pagpanalipod. Gipadali niini alang sa mga inhenyero ang pag-establisar ug gipiho nga estratehiya sa pagpanalipod alang sa usa ka feeder o distribution circuit.

2. Mas Episyente nga Disenyo sa Panel

Ang nahiusa o suod nga gipares nga mga sangkap sa pagpanalipod makapakunhod sa panginahanglan alang sa separado nga mga aparato, mga kable ug mga kahikayan sa pag-mount. Ang mga tiggama sa residual-current-protected nga mga MCCB espesipikong nagpasiugda sa compact installation ug pagkunhod sa mga kinahanglanon sa component isip praktikal nga mga bentaha.

3. Adjustable nga Proteksyon

Ang ubang mga produkto naghatag og adjustable residual current thresholds ug time delays. Gitugotan niini ang kahikayan sa pagpanalipod nga ipahiangay sa lainlaing mga sirkito imbis nga magsalig sa usa ka piho nga setting alang sa matag aplikasyon.

4. Mas Sayon nga Pagplano sa Sistema

Kung ang overload, short-circuit ug leakage nga mga kinahanglanon gikonsiderar nga magkauban, ang mga inhenyero mahimong magtimbang-timbang sa kompleto nga estratehiya sa pagpanalipod imbis nga magpili sa indibidwal nga mga sangkap nga independente.

5. Asa ang usa ka MCCB nga adunay Leakage Protection Gigamit?

Ang angay nga aplikasyon nagdepende sa disenyo sa elektrikal, lokal nga mga kinahanglanon ug mga detalye sa produkto. Ang kasagaran nga mga lugar sa aplikasyon naglakip sa:

• Mga board sa pag-apod-apod sa komersyal nga bilding
• Mga sistema sa pag-apod-apod sa kuryente sa industriya
• Mga kagamitan sa produksiyon sa pabrika
• Mga feeder sa motor ug makinarya
• Mga workshop ug pasilidad sa paggama
• Infrastructure ug utility installations
• Mga kagamitan sa elektrikal nga nanginahanglan pag-monitor sa pagtulo sa yuta
• Mga sistema sa pag-apod-apod diin limitado ang luna sa panel
• Mga proyekto nga nanginahanglan og koordinasyon nga sobra nga karga, short-circuit ug nahabilin nga karon nga proteksyon

Ang mga MCCB kay kaylap nga gigamit sa industriyal ug komersyal nga pag-apod-apod tungod kay ang ilang kasamtangang mga rating ug makabalda nga kapabilidad mahimong masakop ang mga aplikasyon nga lapas pa sa kasagarang han-ay sa gagmay nga branch-circuit breaker.

6. Unsay Kinahanglang Susihon sa mga Mamalitay Sa Dili pa Magpili?

Ang pagpili sa usa ka MCCB nga adunay proteksyon sa leakage base lamang sa gimarkahan nga amperage mahimong makamugna og mga problema sa panahon sa pag-instalar. Ang mga pumapalit kinahanglan maghatag sa tiggama o inhenyero sa elektrikal nga adunay igong impormasyon sa sistema sa dili pa kumpirmahon ang usa ka modelo.

1. Gi-rate nga kasamtangan:Tinoa ang gipaabot nga padayon nga load ug pagpili sa usa ka angay nga kasamtangan nga rating base sa kompleto nga disenyo sa sirkito.
2. Operating nga boltahe:Kumpirma ang boltahe sa sistema ug kung ang produkto angay ba alang sa gituyo nga aplikasyon sa AC.
3. Gidaghanon sa mga poste:Susiha kung ang sistema nanginahanglan 3P, 4P o lain nga pag-configure.
4. Short-circuit nga kapabilidad:Tinoa ang anaa nga umaabot nga sayup nga kasamtangan ug siguroha nga ang breaker adunay tukma nga makabalda nga rating.
5. Pagkasensitibo sa pagtulo:Tinoa ang nahabilin nga kasamtangan nga operasyon nga gikinahanglan alang sa gituyo nga estratehiya sa pagpanalipod.
6. Paglangan sa oras:Hunahunaa kung gikinahanglan ba ang dali nga operasyon o usa ka tubag nga nalangan sa oras para sa koordinasyon sa mga aparato sa ibabaw o sa ubos.
7. Kondisyon sa pag-instalar:Ribyuha ang ambient temperature, enclosure, humidity, altitude ug uban pang may kalabutan nga environmental factors.
8. Mga sumbanan ug sertipikasyon:Pagkumpirma sa mga sumbanan ug pag-apruba nga gikinahanglan sa target nga merkado.

7. Panguna nga mga Parameter Gipatin-aw

Ang mosunud nga mga parameter labi ka hinungdanon kung itandi ang lainlaing mga produkto sa pagpanalipod sa pagtulo sa MCCB.

Pananglitan, ang kasamtangang komersyal nga mga produkto nga adunay residual-current nga proteksyon mahimong magtanyag ug lain-laing mga kombinasyon sa rated nga kasamtangan, pole configuration, operating voltage ug breaking capacity. Kini nga mga espesipikasyon kinahanglan kanunay nga susihon batok sa aktuwal nga datasheet sa produkto imbes nga isalig nga gikan sa kategorya sa produkto lamang.

8. MCCB nga adunay Leakage Protection kumpara sa Separate Protection Devices

Ang duha nga hiniusa ug bulag nga mga kahikayan sa pagpanalipod mahimong tukma sa teknikal. Ang mas maayo nga configuration nagdepende sa elektrikal nga arkitektura sa proyekto, mga kinahanglanon sa wanang, estratehiya sa koordinasyon ug mga gusto sa pagpalit.

Ang importante nga punto mao nga ang paghiusa dili awtomatik nga nagpasabot sa pagkaangay. Ang gipili nga kombinasyon kinahanglan gihapon nga makatagbaw sa mga kinahanglanon sa elektrisidad sa pag-instalar.

9. Mga Konsiderasyon sa Pag-instalar ug Pagmentinar

Ang husto nga pag-instalar sama ka importante sa pagpili sa husto nga breaker. Bisan ang usa ka maayong pagkadisenyo nga MCCB nga adunay proteksyon sa pagtulo mahimong dili makahatag sa gituyo nga pasundayag kung ang mga wiring, kahikayan sa grounding, mga setting o palibot sa pag-install dili husto.

Susiha pag-ayo ang Wiring

Sunda ang wiring diagram sa tiggama ug mga instruksyon sa pag-instalar. Ang phase ug neyutral nga mga konduktor, kung mahimo, kinahanglan nga gihan-ay sa husto nga paagi aron ang nahabilin nga karon nga sistema sa pag-ila nga molihok sama sa katuyoan.

I-verify ang Leakage Setting

Ayaw hunahunaa nga ang labing ubos nga magamit nga leakage-kasamtang setting awtomatik nga angay. Ang setting kinahanglan nga katumbas sa gituyo nga proteksyon nga function ug ang elektrikal nga mga kinaiya sa circuit.

Hunahunaa ang Pagpili

Ang dagkong mga sistema sa pag-apud-apod mahimong adunay daghang mga gamit sa pagpanalipod. Ang ilang mga kinaiya sa pag-opera kinahanglan nga dungan nga susihon aron ang usa ka angay nga sayup sa ubos dili kinahanglan nga madiskonekta ang labi ka dako nga bahin sa pag-install.

Ipahigayon ang Functional Testing

Kung ang produkto naghatag usa ka function sa pagsulay, ang pagsulay kinahanglan nga sundon ang girekomenda nga pamaagi sa tiggama ug ang mga kinahanglanon nga magamit sa pag-install. Ang ubang mga residual-current device naghatag og mga function sa pagsulay ug dugang nga mga feature sa pagmonitor.

10. Shanghai DaDa Electric Co., Ltd. ug Leakage Protection Solutions

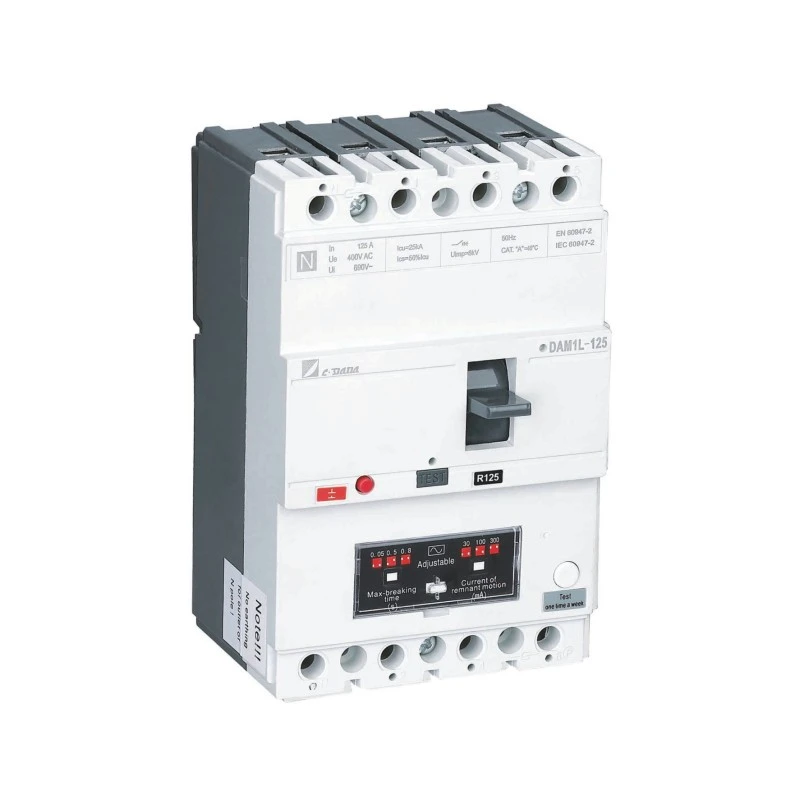

Naghatag ang Shanghai DaDa Electric Co., Ltd. og mga solusyon sa MCCB nga gidisenyo alang sa mga aplikasyon diin kinahanglan nga magtinabangay ang naandan nga proteksyon sa sirkito ug proteksyon sa leakage. Ang serye sa DAM1L niini usa ka pananglitan sa usa ka MCCB nga adunay hiniusa nga nahabilin nga karon nga proteksyon, gidisenyo alang sa mga aplikasyon lakip ang pagtukod sa mga sistema sa elektrikal, mga lugar sa industriya ug uban pang mga palibot nga pag-apod-apod sa ubos nga boltahe.

Ang impormasyon sa produkto nagpaila sa mga kumpigurasyon sama sa upat ka poste nga konstruksyon, usa ka halapad nga gimarkahan-kasamtangan nga range ug adjustable earth-leakage protection. Depende sa modelo, ang leakage operating current mahimong ma-configure sa usa ka piho nga range, nga gitugotan ang estratehiya sa pagpanalipod nga ipahiangay sa lainlaing mga aplikasyon.

Para sa mga pumapalit sa gawas sa nasud, tig-apod-apod, tigtukod sa panel ug mga kontraktor sa kuryente, ang labing mapuslanon nga pamaagi mao ang paghatag sa supplier sa mga kinahanglanon sa proyekto sa wala pa mangayo usa ka kinutlo. Makatabang kini sa pagtino kung ang gikinahanglan nga kasamtangan nga rating, paghan-ay sa poste, setting sa pagtagas, kapasidad sa pagbungkag ug sertipikasyon anaa sa gituyo nga configuration.

Impormasyon nga Iapil sa usa ka Inquiry

• Gikinahanglan nga rated karon
• Sistema boltahe ug frequency
• Gidaghanon sa mga poste
• Gikinahanglan nga leakage-kasamtang pagkasensitibo
• Gikinahanglan nga oras-paglangan function
• Gipaabot nga short-circuit nga kasamtangan o gikinahanglan nga breaking capacity
• Kalibutan sa pag-instalar
• Target nga merkado ug mga kinahanglanon sa sertipikasyon
• Gikinahanglan nga gidaghanon
• OEM o customized nga mga kinahanglanon, kon mahimo

Ang paghatag niini nga mga detalye sa sinugdanan makahimo sa teknikal nga komunikasyon nga mas episyente ug makapakunhod sa risgo sa pagpili sa usa ka breaker nga dili mohaum sa katapusan nga pag-instalar.

11. Kanunayng Gipangutana nga mga Pangutana

12. Panapos

Ang MCCB nga adunay proteksyon sa leakage nagtubag sa duha ka hinungdanon nga bahin sa proteksyon sa elektrisidad: naandan nga proteksyon sa overcurrent ug pagkakita sa nahabilin nga sulud. Pinaagi sa pagdala niini nga mga gimbuhaton ngadto sa usa ka koordinado nga solusyon, kini makatabang sa pagpayano sa mga disenyo sa pag-apod-apod sa kuryente diin ang kaluwasan sa elektrisidad, luna sa panel ug sistema sa koordinasyon importante.

Ang labing hinungdanon nga lakang mao ang pagtan-aw lapas sa ngalan sa produkto. Ang na-rate nga kasamtangan, boltahe sa pag-operate, kapasidad sa pagguba, pag-configure sa poste, pagkasensitibo sa pagtulo, pagkalangan sa oras, kondisyon sa pag-install ug magamit nga mga sumbanan tanan nag-impluwensya kung ang usa ka partikular nga MCCB angay alang sa usa ka proyekto.

Alang sa mga pumapalit nga nagtimbang-timbang sa mga MCCB nga protektado sa pagtulo alang sa komersyal nga mga bilding, pasilidad sa industriya, mga panel sa pag-apod-apod o mga aplikasyon sa OEM, ang pagtrabaho nga direkta gikan sa aktwal nga mga kinahanglanon sa kuryente mao ang labing kasaligan nga paagi aron mahibal-an ang usa ka angay nga pag-configure.
