Unsa ang MCCB?

Usa ka MCCB -gihulma nga case circuit breaker— mao ang usa ka mubu nga boltahe nga proteksyon nga aparato nga awtomatik nga magdiskonekta sa usa ka sirkito kung kini makamatikod sa sobra nga karga o short-circuit nga mga kahimtang. Dili sama sa fuse, mahimo kining i-reset ug gamiton pag-usab human sa biyahe. Sa sulod sa gihulma nga kaso, ang usa ka thermal-magnetic trip mechanism nagdumala sa duha ka trabaho: ang usa ka thermal element motubag sa padayon nga overload, samtang ang usa ka magnetic nga elemento mo-react dayon sa short-circuit faults. Ang resulta mao ang proteksyon nga mohaum sa paagi sa tinuod nga electrical load nga naggawi.

Kanus-a mopili og MCCB: nag-unang umaabot nga mga feeder, tulo ka hugna nga mga panel sa pag-apod-apod, dagkong mga sirkito sa motor, o bisan unsang punto diin ang umaabot nga short-circuit nga kasamtangan molapas sa unsay mahimong makabalda sa MCB.

Kung igo na ang usa ka MCB: katapusang mga sub-circuit nga adunay kasarangan nga mga karga ug ubos nga lebel sa sayup - mga residential board, suga ug socket circuit.

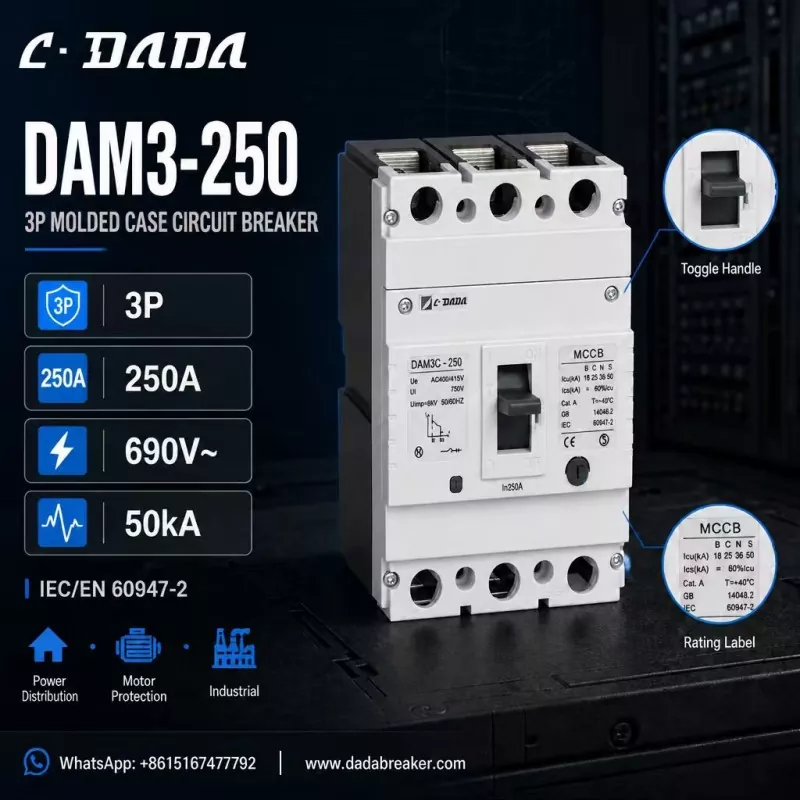

250A three-pole MCCB

Giunsa pagpili ang husto nga MCCB

Rated nga kasamtangan (In)

1. — pagpares sa padayon nga load, ug tugoti ang headroom alang sa pagsugod sa sulog sa mga motor.

Pagbungkag nga kapasidad (Icu / Ics)

2. - kinahanglan nga mas taas pa kay sa umaabot nga short-circuit kasamtangan sa instalar nga punto. Ang mas taas nga lebel sa sayup, mas taas ang Icu nga imong gikinahanglan.

Mga poste

3. - 3P alang sa tulo ka hugna nga sistema, 4P diin ang neyutral kinahanglan usab nga disconnection.

Mga rating sa boltahe

4. — check rated operational boltahe (Ue), insulation boltahe (Ui) ug impulse makasukol (Uimp) batok sa sistema.

Mga sumbanan ug sertipikasyon

5. — IEC/EN 60947-2 compliance ug CE marking mao ang baseline alang sa internasyonal nga mga proyekto.

Aplikasyon

6. — proteksyon sa motor, pag-apod-apod sa kuryente ug mga instalasyon sa industriya mahimong magkinahanglan ug lain-laing mga rating sa frame ug mga kinaiya sa biyahe.

Unsa ang hitsura sa usa ka maayo nga gipiho nga 250A MCCB:

Aron mahimo kini nga konkreto, hunahunaa ang DAM3-250 gikan sa C·DADA Electric — usa ka 250A nga tulo ka poste nga MCCB nga naghulagway kung unsa ang pangitaon sa kini nga klase sa aparato:

3P nga configuration

● nga adunay 250A rated nga kasamtangan (In), nga angay alang sa tulo-ka-phase distribution boards

Mga rating sa boltahe:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Pagbungkag sa kapasidad hangtod sa 50kA

● — Icu sa 18 / 25 / 36 / 50 kA tabok sa B / C / N / S nga mga variant, aron ang mga installer mahimong motakdo sa lebel sa fault sa lain-laing mga punto sa network

Pagsunod sa IEC/EN 60947-2 ug GB 14048.2

● Gimarkahan sa CE, nga adunay klaro nga ON/OFF toggle handle alang sa makita nga kahimtang sa pag-operate

● Gitukod alang sa pag-apod-apod sa kuryente, proteksyon sa motor ug mga aplikasyon sa industriya

Ang lohika sa likod niini nga espesipikasyon: usa ka 250A, 3-pole nga frame nga adunay 50kA nga kapasidad sa pagbungkag sa klase naglangkob sa kadaghanan sa panel builder ug mga panginahanglanon sa kontraktor - gikan sa mga nag-unang distribution boards ngadto sa motor feeder circuits - samtang ang daghang Icu nga mga variant nagtugot kanimo sa husto nga gidak-on nga gasto batok sa aktwal nga lebel sa sayup.

Rekomendasyon sa pagpili

● Alang sa katapusang mga sirkito hangtod sa ~125A nga adunay ubos nga lebel sa sayup, usa ka MCB ang ekonomikanhon nga pagpili.

● Para sa nag-unang pag-apod-apod, proteksyon sa motor ug switchgear sa industriya, pagpili og MCCB nga adunay kapasidad nga makaguba nga molapas sa umaabot nga short-circuit current sa instalasyon.

● Kung adunay pagduhaduha, padak-on ang usa ka klase sa kapasidad sa pagbuak: gamay ra ang kalainan sa gasto, samtang ang margin sa pagpanalipod mahimong kalainan tali sa gamay nga sayup ug usa ka dako nga pagkaguba.

Kanunay nga gipangutana nga mga pangutana

Q: Unsa ang MCCB?

A: Agihulma nga case circuit breakermaoy usa ka ma-reset nga low-voltage protective device nga nagdiskonekta sa usa ka circuit sa overload o short-circuit, nga gidisenyo alang sa mas taas nga sulog ug lebel sa kasaypanan kay sa usa ka gamay nga circuit breaker.

Q: Unsay buot ipasabot sa Icu sa MCCB?

A: Ang Icu mao ang kinatas-an nga short-circuit breaking capacity — ang pinakataas nga fault current nga mahimong mabalda sa breaker. Ang ICs mao ang kapasidad sa pagbungkag sa serbisyo, ang lebel nga mahimo’g makabalda nga balik-balik ug magpabilin nga magamit.

Q: Unsaon nako pagpili ang breaking capacity para sa akong MCCB?

A: Pagpili og Icu nga rating nga mas taas kay sa umaabot nga short-circuit nga kasamtangan sa instalasyon nga punto. Ang mga board sa pag-apod-apod nga adunay taas nga kapasidad sa transformer o taas nga mga feeder sa industriya kasagarang nanginahanglan mga aparato nga 36-50kA nga klase.

Q: Unsa ang DAM3-250 MCCB?

A: Ang DAM3-250 usa ka 250A three-pole molded case circuit breaker gikan sa C·DADA Electric, rated hangtod sa 690V nga adunay breaking capacity hangtod sa 50kA, para sa power distribution, motor protection ug industrial applications.
