OEM/ODM Earth Leakage Circuit Breaker Supplier

Nanginahanglan ka ba sa taas nga kalidad ug lig-on nga Earth Leakage Circuit Breakers?CDADAnagtanyag komprehensibo nga OEM customization solusyon. Ingon usa ka kasaligan nga tiggama nga adunay kaugalingon namon nga pabrika, naghatag kami usa ka 3 ka tuig nga garantiya sa among mga produkto.

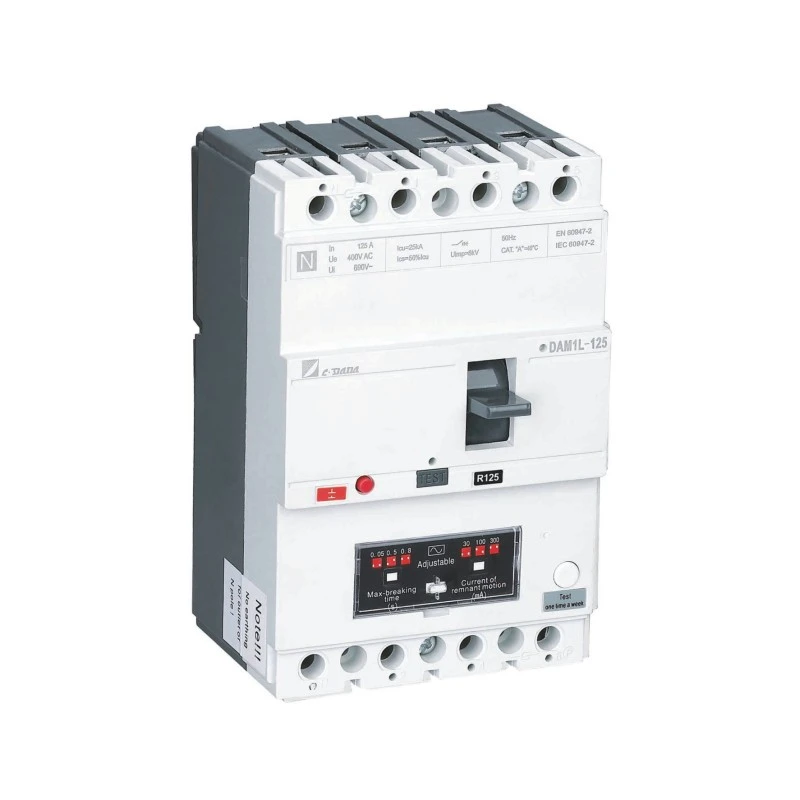

Unsa ang Earth Leakage Circuit Breaker (CBR)?

AnEarth Leakage Circuit Breaker (CBR), nailhan usab ngaEarth Leakage Circuit Breaker nga adunay Integral Overcurrent Protection (CBR) kada IEC 60947-2 Annex B, usa ka sopistikado nga low-voltage protection device nga naghiusapanalipod sa nahabilin nga kasamtangan (pagtulo sa yuta). uban saoverload ug short-circuit nga proteksyon sa usa ka molded case unit. Naglihok sa rated nga boltahe hangtod sa415V AC (50/60Hz) uban sa kasamtangan nga mga rating gikan sa16A hangtod 800A, Ang mga CBR nagsilbi nga komprehensibo nga mga himan sa pagpanalipod alang sa industriyal, komersyal, ug kritikal nga mga aplikasyon sa imprastraktura.

Dili sama sa standaloneNabilin nga Current Circuit Breaker (RCCBs)nga naghatag lamang og proteksyon sa leakage sa yuta, ang mga CBRs naghiusa:

Thermal-magnetic o electronic overcurrent nga proteksyon (L-S-I kurba)

Nabilin nga kasamtangan nga detection (10mA hangtod 1000mA pagkasensitibo)

Kapasidad sa pagbungkag sa short-circuit hangtod sa 85kA

Kini nga panagsama nagwagtang sa panginahanglan alang sa bulag nga mga kombinasyon sa MCB/RCCB, pagkunhod sa luna sa pag-instalar ug pagpauswag sa kasaligan sa koordinasyon.

Mga Kategorya sa Produkto ug Mga Konfigurasyon

Klasipikasyon	Type	Kasamtangang Range	Pangunang mga Kinaiya
Residual Current Type	Type AC	16A – 800A	Nakamatikod sa sinusoidal AC nga nahabilin nga mga sulog lamang, mga aplikasyon sa kinatibuk-ang katuyoan
Residual Current Type	Type A	16A – 800A	Nakamatikod sa AC + pulsating DC (gitul-id nga AC), moderno nga electronic load
Pagkasensitibo (IΔn)	Taas nga pagkasensitibo	10mA – 30mA	Proteksyon sa mga kawani, mga lugar nga medikal, basa nga mga lugar
	Medium nga pagkasensitibo	100mA – 300mA	Pagpanalipod sa sunog, kinatibuk-ang industriya
	Ubos nga Pagkasensitibo	500mA – 1000mA	Paglikay sa sunog sa high-leakage nga mga instalasyon, pinili nga proteksyon
Paglangan sa Oras	Diha-diha dayon	Tanan nga mga rating	Kinatibuk-ang katuyoan, <40ms sa 5×IΔn
Paglangan sa Oras	Pagpili (S-Type)	100mA – 1000mA	Nalangan nga tripping (130-500ms sa 1×IΔn), upstream nga diskriminasyon
Pag-configure sa poste	4-Pole	16A – 800A	Tulo ka hugna + neyutral, mapaigoigo neyutral nga proteksyon (50-100%)
Pagbutang	Giayo	16A – 800A	Direkta nga koneksyon sa busbar, epektibo sa gasto

Mga Grado sa Pagbungkag sa Kapasidad:

Sumbanan (N): 25kA – 36kA (Distribution networks)

Taas (S): 50kA – 70kA (Mga pang-industriya nga punoan)

Labing Taas (H): 85kA (Gahum nga imprastraktura)

Kinauyokan nga mga Kalihokan ug Mga Kapabilidad sa Pagpanalipod

Nahiusa nga Mga Kalihokan sa Proteksyon

Kalihokan	Prinsipyo sa Deteksiyon	Teknikal nga Parameter
Overload Protection (L)	Bimetallic thermal expansion o electronic RMS sensing	0.8 – 1.0 × Sa setting, baliktad nga time curve, ±10% nga katukma
Paglangan sa Short-Circuit (S)	Electronic timing o magnetic nga paglangan	2-10 × In, 0.1s - 0.5s nga paglangan, pinili nga koordinasyon
Diha-diha nga Biyahe (I)	Magnetic solenoid o electronic diha-diha dayon	5-20 × Sa, <20ms nga operasyon, kasamtangan nga limitasyon
Pagtulo sa Yuta (G/Δ)	Core Balance Current Transformer (CBCT)	10mA - 1000mA IΔn, ± 10% pagkasensitibo katukma
Ground Fault (GF)	Vector sum kasamtangan nga sensing	20-100% sa In, 0.1s-1.0s nga paglangan, core-balance method
Pag-monitor sa Kaugalingon	Pagsusi sa integridad sa internal nga sirkito	Padayon nga CBCT ug trip coil monitoring, fault alarm output

Ang Nabilin nga Current Detection Technology

AngCore Balance Current Transformer (CBCT) oToroidal Transformer nagporma sa kasingkasing sa yuta nga proteksyon sa pagtulo:

Normal nga Operasyon: Ang tanan nga buhi nga konduktor (phase + neutral) moagi sa toroidal core. Ang balanse nga mga sulog makamugna og magkaatbang nga magnetic field nga mokansela ngadto sa zero net flux—walay secondary current induced .

Kahimtang sa Kasaypanan: Sa diha nga ang leakage nga kasamtangan moagos ngadto sa yuta (pinaagi sa pagkapakyas sa insulasyon o pagkontak sa tawo), ang kasamtangang imbalance nagmugna sa nahabilin nga magnetic flux sa toroidal core. Kini nga flux nag-aghat sa boltahe sa ikaduhang winding, nga nagpakusog sa usa ka sensitibo nga relay o electronic trip circuit.

Mga Kinaiya sa Biyahe kada IEC 61008/61009:

1 × IΔn: Biyahe ≤ 300ms (kalit), ≤ 500ms (selective S-type)

2 × IΔn: Biyahe ≤ 150ms (kalit), ≤ 200ms (S-type)

5 × IΔn: Biyahe ≤ 40ms (kadali), ≤ 150ms (S-type)

Mga Kalibutan sa Aplikasyon ug Mga Kaso sa Paggamit

Sektor sa Industriya	Piho nga Aplikasyon	Kinaandan nga mga Detalye
Mga Data Center	Panguna nga pag-apod-apod, UPS bypass, proteksyon sa bus-coupler	250A-500A, Type A, 300mA S-type nga pinili, 70kA Icu, komunikasyon-enabled
Mga Pasilidad sa Panglawas	Panguna nga pag-apod-apod sa ospital, mga sistema sa medikal nga IT, mga sinehan sa operasyon	100A-400A, Type A, 10mA/30mA taas nga pagkasensitibo, pag-monitor sa pagkalainlain
Mga Tanum sa Paggama	Mga sentro sa pagkontrol sa motor, kagamitan sa welding, variable speed drive	160A-500A, Type B (para sa mga VFD), 300mA, 50kA Icu, electronic nga biyahe
Komersyal nga mga Bilding	Taas nga pag-apod-apod, mga shopping mall, mga tugpahanan	125A-400A, Type A, 100mA/300mA, 36kA Icu
Langis ug Gas / Marine	Mga plataporma sa gawas sa baybayon, mga drilling rig, mga sistema sa kuryente sa barko	250A-500A, Type A, 500mA, tropicalized (T2), resistensya sa corrosion

Proseso sa Paggama ug Workflow sa Produksyon

Pagkasunod-sunod sa Paggama sa Katukma

Raw Material IQC → Toroidal Transformer Production → Molded Case Fabrication → Contact System Assembly → Electronic Trip Unit Integration → Residual Current Module Calibration → Primary Assembly → Comprehensive Testing → Final QC → Packaging

Mga Yugto sa Kritikal nga Paggama

entablado	Mga Detalye sa Proseso	Mga Punto sa Pagkontrol sa Kalidad
Toroidal Transformer Winding	High-permeability nanocrystalline o ferrite core (µr> 10,000), precision winding sa primary (through-pass) ug secondary (sensing) windings, vacuum impregnation	Ang core magnetization curve verification, secondary voltage sa 1×IΔn ±5%, insulation resistance>100MΩ
Paghiusa sa CBCT	Pag-mount sa toroidal core sa palibot sa tanan nga phase/neutral conductors, panalipod batok sa gawas nga magnetic field, koneksyon sa trip relay/electronics	Balanse nga pagsulay nga adunay 6×In load (walay nuisance trip), immunity sa 3rd harmonics
Residual Current Trip Mechanism	Sensitibo nga polarized relay (5-50mW trip power) o electronic MOSFET trigger, mechanical coupling sa main trip bar	Pag-verify sa gahum sa biyahe, oras sa pagtubag <20ms, kalig-on sa temperatura -25°C hangtod +70°C
Gihulma nga Case Production	BMC thermosetting plastic (DMC-2) injection molding, 150-180°C cure, taas nga tracking resistance>600V	Dimensional tolerance ± 0.1mm, dielectric nga kusog >15kV/mm, flame retardant UL 94 V-0
Panguna nga Contact Assembly	Pilak-plated nga tumbaga (AgNi 90/10) mga kontak, CNC-machined nga mga bukton, brazing sa nitrogen atmospera	Pagsukol sa kontak <50μΩ, gibag-on sa pilak 8-12μm (XRF), katig-a HV 100-150
Electronic Trip Unit Programming	Ang microprocessor nga nakabase sa LSIG + Δ nga proteksyon, pag-upload sa firmware, pag-calibrate sa kurba, pag-setup sa protocol sa komunikasyon	± 5% kasamtangan nga katukma, ± 10% nga tukma sa panahon, ZSI (Zone Selective Interlocking) verification
Katapusan nga Paghiusa ug Pag-calibrate	Asembliya sa thermal-magnetic o electronic trip system nga adunay nahabilin nga kasamtangan nga module, mekanikal nga interlocking, mekanismo sa pagdumala	Gihiusa nga overcurrent + pag-verify sa pagbiyahe sa pagtulo sa yuta, dielectric nga makasukol sa 3kV / 1min

Panguna nga Hilaw nga Materyal ug Mga Detalye sa Component

Component	Pagtino sa Materyal	Mga Sumbanan sa Supplier	Panguna nga mga kabtangan
Toroidal Core (CBCT)	Nanocrystalline alloy (Finemet) o Mn-Zn ferrite (PC40)	IEC 60404-8, JIS C 2531	Taas nga permeability µr > 10,000, ubos nga coercivity <2A/m, saturation flux density >1.2T
Pagbati sa Coil Wire	Enameled copper wire (0.05-0.1mm), Klase F 155°C	IEC 60317	Ang boltahe sa pagkaguba> 1kV, pagka-flexible> 10 × diametro, solderability 390 °C
Trip Relay	Polarized latching relay, pagkasensitibo 5-50mW	IEC 61810	Oras sa pagtubag <10ms, pagsukol sa coil 1-5kΩ, kinabuhi sa mekanikal> 10⁶ nga operasyon
Gihulma nga Case Housing	BMC (Bulk Molding Compound) DMC-2, gipalig-on sa bildo nga fiber	IEC 60664-1, UL 94 V-0	Ang indeks sa pagsubay> 600V, pagsukol sa kainit 180°C, kusog sa epekto> 8 kJ/m²
Panguna nga mga Kontak	Electrolytic copper (Cu-ETP) + Silver-nickel plating (AgNi 90/10)	ASTM B152	Conductivity ≥100% IACS, arc erosion resistance, anti-welding properties
Bimetallic nga mga Elemento	Inconel/passivated steel composite (ASTM TM2)	ASTM B388	Deflection rate 0.15-0.25mm/°C, long-term stability ±3%, creep resistance
Electronic nga mga sangkap	Industrial-grade nga mga PCB, Hall-effect sensor, ARM Cortex-M4 nga mga processor	IEC 60721-3-3, IEC 61000	Temperatura sa operasyon -25 ° C hangtod + 70 ° C, EMC immunity Level 4, SIL 2 nga makahimo
Mga terminal	T2 tumbaga (C11000) uban sa tin plating (8-12μm)	ASTM B187/B16	Kasamtangang densidad 1.2-1.5 A/mm², torque makasukol sa 5-15Nm, resistensya sa kaagnasan
Operating nga Mekanismo	Spring steel (SWOSC-V) o stainless steel (301)	JIS G 3560	Kinabuhi sa kakapoy> 20,000 nga mga siklo, kusog nga tensile 1800-2000MPa, pagpahayahay <5%

Pagsunod sa mga Sumbanan ug Mga Protokol sa Pagsulay

International Standards Framework

Estandard	Kasangkaran	Magamit nga mga Ranggo
IEC 60947-2 Annex B	Ang mga circuit breaker nga adunay nahabilin nga proteksyon sa karon (CBR)	Industrial CBRs> 80A, komprehensibo nga proteksyon
EN 60947-2	European harmonized nga bersyon sa IEC 60947-2	Pagmarka sa CE, pagsunod sa merkado sa EU
GB/T 14048.2	Katumbas sa nasudnong sumbanan sa China	CCC certification, merkado sa China

Mandatory Type Tests (IEC 60947-2 + Annex B)

Test Category	Piho nga Pagsulay	Pamantayan sa Pagdawat
Nabilin nga Kasamtangang Pagganap	Ang oras sa pag-trip sa 1×IΔn, 2×IΔn, 5×IΔn	≤300ms, ≤150ms, ≤40ms (kadali); S-type: ≤500ms, ≤200ms, ≤150ms
	Non-tripping sa 0.5 × IΔn	Walay biyahe alang sa 2 × rated nga oras sa paglangan
	Surge nga pagsukol sa kasamtangan (8/20μs, 3kA)	Walay nuisance nga biyahe, Type A: 250A impulse, Type F: 1000A, Type B: 3000A
Overcurrent nga Proteksyon	Pagtaas sa temperatura sa rated In	Mga terminal ≤80K, kaso ≤40K
	Short-circuit breaking (Icu/ICs)	3 nga mga operasyon, malampuson nga pagkabalda, pagbawi sa dielectric
	Pagpamatuod sa kurba sa biyahe (L-S-I)	± 10% kasamtangan nga katukma, ± 20% nga tukma sa panahon
Dielectric nga mga kabtangan	Power-frequency makasukol (2.5kV-3.5kV/1min)	Walay breakdown, walay flashover
Dielectric nga mga kabtangan	Pagsukol sa impulse (8kV 1.2/50μs)	Walay disruptive discharge
Mekanikal ug Kalikopan	Ang mekanikal nga paglahutay (10,000-20,000 nga mga siklo)	<5% parameter drift, walay kapakyasan
Mekanikal ug Kalikopan	Ang resistensya sa EMC (serye sa IEC 61000-4)	Walay nuisance tripping gikan sa radiated/conducted interference

Mga Pamantayan sa Pagkontrol sa Kalidad sa Pabrika ug Pag-inspeksyon

Incoming Material QC (IQC)

Materyal	Mga Butang sa Inspeksyon	Plano sa Sampling	Kagamitan
Toroidal core	Magnetic permeability, saturation flux, pagkawala sa kinauyokan	Matag batch, B-H curve testing	B-H analyzer, impedance analyzer
Pagbati sa alambre	Diametro, gibag-on sa insulasyon, boltahe sa pagkaguba	AQL 0.65	Micrometer, dielectric tester
BMC plastik nga compound	Ang sulud sa baso, viscosity, mga kinaiya sa pag-ayo, indeks sa pagsubay	Kada batch, COA + testing	Rheometer, DSC analyzer, tracking test apparatus
Silver plating nga solusyon	Konsentrasyon sa metal, pH, mga hugaw	Adlaw-adlaw nga pagmonitor	Atomic absorption spectrometer
Mga sangkap sa elektroniko	Pagsulay sa function, pag-verify sa parameter, bersyon sa firmware	100% AOI, 5% nga magamit	LCR meter, oscilloscope, boundary scan

In-Process Quality Control (IPQC)

estasyon	Mga Parameter sa Pagkontrol	Frequency	Pamaagi
Toroidal transformer winding	Turns ratio, inductance, pagbatok sa insulasyon	Ang matag unit	LCR meter, insulation tester
CBCT nga asembliya	Balanse nga pagsulay nga adunay rated nga load, resistensya sa harmonics	Matag 100 ka yunit	Panguna nga pagsulay sa pag-injection, harmonic generator
Ang nahabilin nga kasamtangan nga pag-calibrate	Trip threshold sa IΔn, oras sa pagtubag, dili biyahe sa 0.5×IΔn	Ang matag unit	Automated RCD tester (0.5-1000mA programmable)
Panguna nga kontak nga asembliya	Contact gap, pressure, alignment, resistance	Matag 100 ka yunit	Force gauge, micro-ohmmeter
Katapusan nga paghiusa	Gihiusa nga pag-verify sa overcurrent + nga pagtulo sa yuta	Ang matag unit	Nahiusa nga bangko sa pagsulay (panguna nga indeyksiyon + simulation sa pagtulo)

Katapusan nga Quality Control (FQC) & Outgoing QC (OQC)

Test Item	Estandard	Gidak-on sa Sampol
Ang nahabilin nga karon nga oras sa pagbiyahe	1×IΔn, 2×IΔn, 5×IΔn kada IEC 61008/61009	100%
Non-trip test sa 0.5×IΔn	2 × gi-rate nga oras sa paglangan	100%
Overcurrent nga kurba sa biyahe	1.05×In, 1.25×In, 5×In, 10×In	100%
Ang dielectric makasukol sa boltahe	2.5kV AC/1min	100%
Pagbatok sa insulasyon	>100MΩ @ 500V DC	100%
Pagbatok sa kontak	<50μΩ matag poste	100%
Pagpamatuod sa pagmarka sa torque	Paghugot sa terminal matag detalye	100%
Visual ug dimensional nga inspeksyon	Zero depekto sa kritikal nga mga sukat	100%
Pagmarka sa pagkapermanente	Ang pagpahid sa solvent, pagsulay sa abrasion	AQL 1.0
Ang integridad sa pagputos	Pagsulay sa paghulog, pagkurog (ISTA 3A)	Kada lote

Imprastraktura sa Paggama ug Kapabilidad sa Paggama

Advanced nga Kagamitan sa Paggama

Kategorya sa Kagamitan	Detalye sa Makina	Kalihokan	Kapasidad
Toroidal Winding Machines	Automated toroidal winding nga adunay kontrol sa tensyon	CBCT nag-una / ikaduha nga winding, precision layering	5,000 ka mga transformer/adlaw
Core Annealing Furnace	Vacuum annealing nga adunay nitrogen atmospera	Nanocrystalline core heat treatment, paghupay sa stress	2,000 ka mga cores/batch
Paghulma sa Injection	300-tonelada nga BMC thermosetting press	CBR housing, arc chute, terminal blocks	3,000 ka kaso/adlaw
CNC Machining	5-axis bertikal machining center	Precision contact machining, komplikadong geometries	8,000 contact sets/month
Pagtambal sa nawong	Awtomatikong linya sa plating nga pilak	Contact plating 8-12μm, gibag-on pagkaparehas ± 1μm	4,000 kg/adlaw
Asembliya	Mga selyula sa labor assembly	Mechanism assembly, CBCT integration, calibration	1,500 ka yunit/adlaw kada linya
Mga Kagamitan sa Pagsulay	Nahiusa nga CBR test bench	Gihiusa nga overcurrent + nahabilin nga pag-verify sa karon	300 nga mga yunit / oras
	EMC test chamber (3m/10m, Teseq)	Pagsulay sa resistensya / pagbuga alang sa mga elektronik nga yunit	50 ka yunit/adlaw

Kapasidad sa Produksyon ug Panahon sa Pagpangulo

Kategoriya sa Produkto	Buwan nga Kapasidad	Standard nga Panahon sa Pagpangulo	Abilidad sa Dinalian nga Order
CBR 4P (16A-125A)	10,000 ka yunit	4-5 ka semana	3 ka adlaw (stock component)
CBR Industrial (160A-400A)	8,000 ka yunit	4-5 ka semana	5 ka adlaw
CBR Bug-at nga Industrial (630A-800A)	3,000 ka yunit	4-5 ka semana	7 ka adlaw
Pasadya nga mga pag-configure (espesyal nga IΔn, mga kurba)	Basihan sa proyekto	5-6 ka semana	2 ka semana

Engineering ug Teknikal nga Istruktura sa Team

Departamento	Personnel	Kahanas	Mga responsibilidad
R&D Engineering	5 ka mga enhinyero	Ang nahabilin nga teknolohiya karon, disenyo sa magnetic sensor, mga naka-embed nga sistema, elektroniko sa kuryente	Bag-ong CBR development, Type B/F/B+ innovation, patent portfolio (40+ patents)
Proseso nga Engineering	18 ka mga inhenyero	Toroidal transformer manufacturing, BMC molding, precision assembly, lean manufacturing	Pag-optimize sa produksiyon, dokumentasyon sa SOP, pag-uswag sa ani (>99.5%)
Pagsulay ug Pagpamatuod	15 ka mga inhenyero	Taas nga karon nga pagsulay, nahabilin nga karon nga simulation, EMC, pagsulay sa kalikopan	Type testing coordination (IEC 60947-2 Annex B, IEC 61008/61009), pagtuki sa kapakyasan
Application Engineering	10 ka mga enhinyero	Pinili nga koordinasyon, mga laraw sa pagpanalipod sa pagtulo sa yuta, mga aplikasyon sa EV/renewable	Suporta sa teknikal sa kustomer, mga pagtuon sa diskriminasyon, pag-komisyon sa site
Quality Assurance	30 ka mga teknisyan	ISO 9001, ISO 14001, pagkontrol sa proseso sa istatistika, laboratoryo sa metrology	Pag-audit sa supplier, pag-audit sa proseso, aksyon sa pagtul-id, pagdumala sa pagkakalibrate

Mga Sertipikasyon ug Dokumentasyon sa Pagsunod

Sertipikasyon	Lawas nga Nag-isyu	Kasangkaran	Pagkabalido
ISO 9001:2015	ZHONGDA HUAYUAN	Sistema sa pagdumala sa kalidad	Tinuig nga surveillance
IEC 60947-2 Annex B Type Test	Intertek	CBR nga pasundayag sa industriya	Matag serye sa produkto
Pagmarka sa CE	Gipahibalo nga Lawas	Pag-access sa merkado sa EU	Nagsalig sa disenyo
CCC (China)	CQC	Intsik nga pinugos nga sertipikasyon	5 ka tuig nga balido
CB Scheme	IECEE	Internasyonal nga sertipikasyon	Matag serye sa produkto

Ngano nga Ang Among Paggama sa CBR Nagbarug

Ang among pasilidad sa produksiyon nagrepresentar40 ka tuig nga espesyalista sa nahabilin nga kasamtangan ug teknolohiya sa pagpanalipod sa leakage sa yuta, nga naghatud sa mga CBR nga milabaw sa mga sumbanan sa kalibutan pinaagi sa:

Ang kahanas sa Toroidal transformer: In-house nga nanocrystalline core production, precision winding automation, ug komprehensibo nga CBCT testing nga nagsiguro <±5% sensitivity accuracy

Vertikal nga panagsama: Gikan sa kinauyokan nga pagproseso sa materyal ngadto sa kataposang asembliya, kompletong kontrol sa mga kritikal nga sangkap (toroidal transformers, electronic trip units, molded cases)

Advanced nga imprastraktura sa pagsulay: $3M+ nga gipuhunan sa integrated CBR test systems nga makahimo sa dungan nga overcurrent ug residual current verification, Type B DC sensitivity testing, ug EMC compliance

Global nga estratehiya sa sertipikasyon: Multi-standard nga pagsunod nga makahimo sa seamless nga pagsulod sa merkado sa 100+ ka mga nasud nga walay sobra nga pagsulay

Para sa teknikal nga mga espesipikasyon, pinili nga mga pagtuon sa koordinasyon, Type B nga giya sa aplikasyon, o pag-iskedyul sa pag-audit sa pabrika, ang among engineering team naghatag og direktang konsultasyon aron masiguro nga ang imong arkitektura sa pagpanalipod sa leakage sa yuta makatagbo sa mga kinahanglanon sa kaluwasan sa mga kawani ug mga tumong sa pagpadayon sa operasyon.

Ang CDADA usa ka Earth Leakage Circuit Breaker tiggama ug tigsuplay sa China. Ang among pabrika nag-alagad sa lain-laing mga industriya sama sa mga sistema sa kuryente, pagtukod sa automation, ug industriyal nga paggama, nga nagtanyag og flexible OEM/ODM nga mga solusyon.
