Fixed Type Molded Case Circuit Breaker

Ang CDADA Fixed Type Molded Case Circuit Breaker (MCCB) DAM1 nga serye nagtagbo sa mga panginahanglan sa bisan unsang aplikasyon, gikan sa gagmay nga mga tiggamit ngadto sa industriyal nga transformer ug pag-instalar sa pag-apod-apod.

Ang serye sa DAM1 adunay pito ka mga gidak-on sa frame, hangtod sa 1600A, pagbungkag sa kapasidad hangtod sa 100 kA, pag-operate nga boltahe hangtod sa 1000 Volts, dali nga makatagbo sa lainlaing komprehensibo nga mga kinahanglanon sa elektrikal ug mekanikal nga mga aksesorya, naghatag lainlaing mga solusyon sa pag-install aron mapadako ang mga panginahanglanon sa bisan unsang sistema sa kuryente.

Uban sa global nga sertipikasyon KEMA, ASTA, SEMKO, CB, CE, ROHS; Ang DAM1 mao ang pinakamaayo nga pagpili alang sa tibuok kalibutan nga electrical appliance plants ug OEM.

Pangunang Detalye

Mga parametro sa kuryente sa DAM1 MCCB nga gihulma nga case circuit breaker

● Icu:O-t-CO test(O:Open maniobra,CO:Close-Open maniobra,t:Paghulat gidugayon)

● Ics:O-t-CO-t-CO test(O:open maniobra,CO:Close-Open maniobra,t:Paghulat gidugayon)

★ ON/I nga Posisyon: Kini nagpakita nga ang mga kontak sa breaker sirado. Niini nga posisyon, ang breaker lever naa sa taas nga posisyon

★ TRIP Position: Kini nagpakita nga ang breaker giablihan tungod sa bisan unsa nga kapakyasan (over load o short circuit). Niini nga kaso, ang breaker lever anaa sa tunga nga posisyon tali sa ON ug OFF nga mga posisyon. Aron makuha ang breaker, nga anaa sa posisyon sa biyahe, ngadto sa ON nga posisyon; iduso ang breaker lever paubos sama sa gipakita sa OFF sign

Ang breaker kinahanglang itakda nga adunay "click" nga tingog. Human niana, kuhaa ang lever ingon sa gipakita sa ON sign aron isira ang breaker

★ OFF/0 nga Posisyon: Kini nagpakita nga ang mga kontak sa breaker bukas. Niining paagiha, ang breaker lever anaa sa ubos nga posisyon.

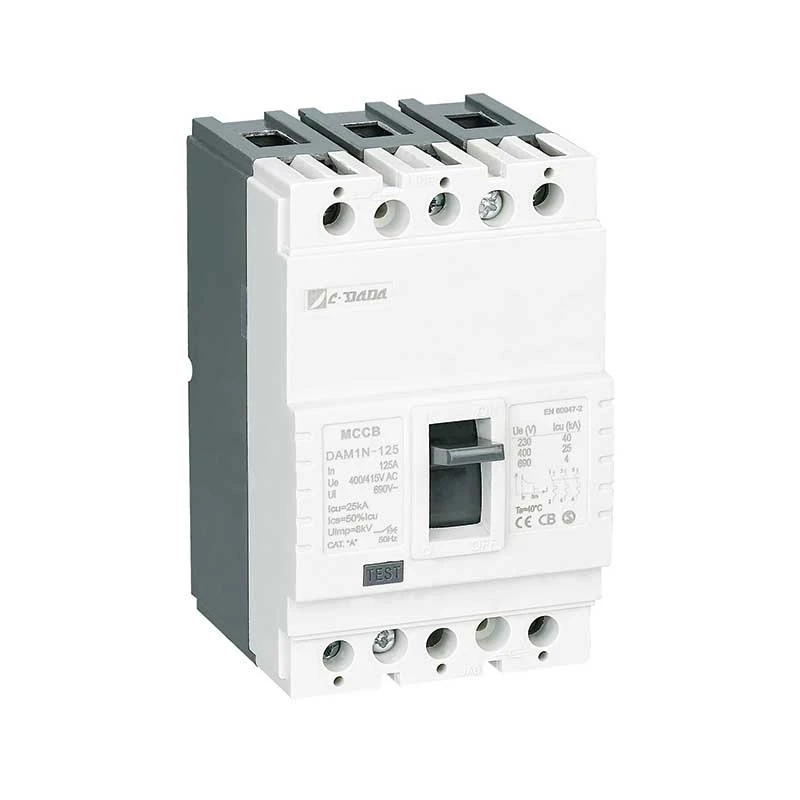

Pisikal nga mga parametro sa DAM1-125 MCCB nga gihulma nga case circuit breaker

Prinsipyo sa Pagtrabaho ug Mekanismo sa Pagpanalipod

★ Thermal Protection (Sobra nga karga)

Ang bimetallic strip moliko kung gipainit pinaagi sa padayon nga overcurrent (> rated nga kasamtangan). Ang katulin sa pagduko kay proporsyonal sa kadak-on karon—pagsiguro sa inverse-time nga tripping nga nagsundog sa kinaiya sa thermal sa cable, nga nagpugong sa mga pagbiyahe sa kasamok samtang nanalipod sa mga kagamitan.

★ Magnetic Protection (Short Circuit)

Atol sa usa ka mubo nga sirkito (pananglitan, phase-to-phase o phase-to-ground), ang usa ka high-current magnetic field mobira dayon sa solenoid plunger, magpagawas sa mekanismo sa latch sulod sa milliseconds—pagputol sa fault current sa dili pa mahitabo ang thermal damage.

Mga bentaha sa produkto

★ Lawas ug Hapin:

Ang fiber-glass polyester resin gigamit isip body ug cover material subay sa EN 60512-20-2 standard. Kini nga materyal, nga gitawag nga BMC (Bulk Molding Compound) sa literatura, gipalabi tungod sa taas nga elektrikal ug mekanikal nga mga kantidad ug makasukol sa temperatura nga 160 ℃ padayon. Ang materyal nga BMC dili masunog kung nakontak sa wire sa temperatura nga 960 ℃ uyon sa IEC 695-2-1

Bimetal: Ang bimetal usa ka materyal nga gilangkuban sa kombinasyon sa duha ka plato nga metal nga adunay lainlaing mga coefficient sa extension batok sa kainit. Ang kasamtangan nga moagi sa breaker nagpainit sa bimetal. Tungod sa epekto niini nga kainit. bimetal miduko paingon sa dili kaayo nagpalapad nga plato. Tungod kay ang kainit nagdugang samtang ang kasamtangan nga moagi sa breaker nagdugang, ang bimetal mas init ug mas moliko. Niining paagiha, gikontrol niini ang mekanismo sa pag-abli aron maablihan ang breaker.

★ Mga kontak:

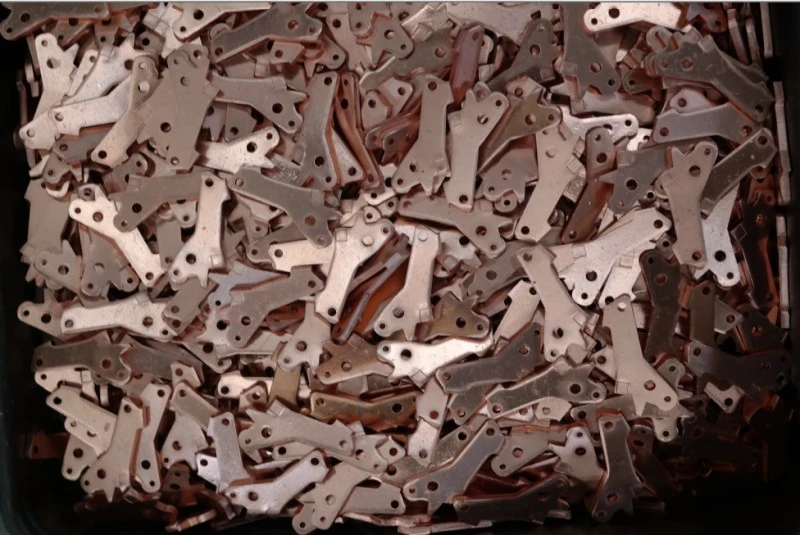

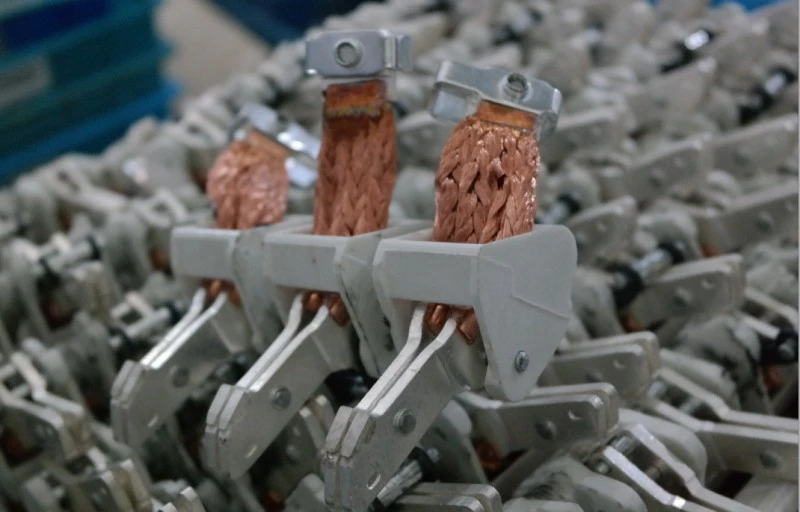

Ang contact alloy gitino alang sa mga breakers pinaagi sa pagkonsiderar sa nabuak ug gidala nga kasamtangan nga mga bili ug pagtukod Kasagaran ang pilak, graphite, nickel, wolfram alloy nga mga kontak gigamit sa mga breaker Ang mga contact, nga ginama sa silver-graphite alloys nga adunay smoothers structure, gigamit sa fixed (ubos) contacts, silver wolfram contacts, nga mas lisud, gigamit sa paglihok (top) contacts. Ang usa ka swaged nga istruktura nasiguro sa paglihok sa mga kontak. Niining paagiha, ang swaged ug hard alloy nga mga kontak adunay lugar sa humok nga mga kontak sa matag pagbukas-pagsira.

Niining paagiha, ang labing ubos nga pagsukol masiguro. Ang pagbalhin sa kontak kinahanglan nga makahikap sa naayos nga kontak nga maayo kaayo aron adunay ubos nga pagsukol sa kontak. Bisan pa, ang sobra nga pwersa sa presyur sa pagkontak moresulta sa kadaot sa mga kontak sa mas mubo nga panahon kaysa sa normal. Ang mga kontak sa mga alloy hinungdanon kaayo alang sa usa ka himsog nga pagbukas-pagsira.

★ Arc Extinguisher Cell (Separator):

Ang mga separator gigamit aron mapuo ang arko nga naporma sa panahon sa operasyon sa breaker nga naglihok ubos sa enerhiya. Samtang ang paglihok sa kontak nahimulag gikan sa fixed contact, ang kasamtangan nagpadayon sa pagdagayday tali sa mga kontak sa makadiyot ug kini gitawag nga arc.Kini nga arko kinahanglan nga mapuo sa mubo nga panahon.

★ Pagkapuo sa Arc:

Ang arko giduso padulong sa mga separator tungod sa magnetic field nga naporma palibot sa arko. Niining paagiha, ang arko gipalapad ug nahimong nipis ug naputol taliwala sa mga plato sa separator (Figure-5). Tungod sa kinaiya sa materyal nga gigamit sa kilid nga mga dingding sa mga separator, usa ka gas ang mogawas tungod sa taas nga temperatura nga gipahinabo sa arko. Kini nga gas adunay importante nga epekto sa pagkapuo sa arko.

Aplikasyon

Ang CDADA DAM1 Fixed Type Molded Case Circuit Breaker (MCCB) gisaligan sa mga kritikal nga imprastraktura:

★ Industrial: Mga galingan sa asero, mga plataporma sa lana ug gas, mga planta sa kemikal

★ Healthcare: Hospital main & sub-distribution boards

★ Transportasyon: Pagsenyas sa tren, mga sistema sa bagahe sa airport

★ Komersyal: Mga skyscraper, data center, shopping mall, convention center

★ Mga Publikong Lugar: Mga sinehan, estadyum, mga bilding sa gobyerno

Mga Kaayohan sa Pag-instalar ug Pagmentinar

★ Sayon nga Paghiusa:

Ang standard kit naglakip sa mga busbar, phase barrier, ug hardware

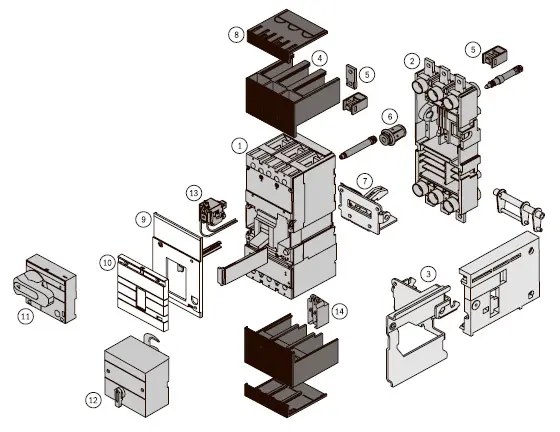

Opsyonal nga mga aksesorya: mga kontak sa alarma, mga pagpagawas sa shunt/undervoltage, mga mekanismo sa pag-andar sa kuryente

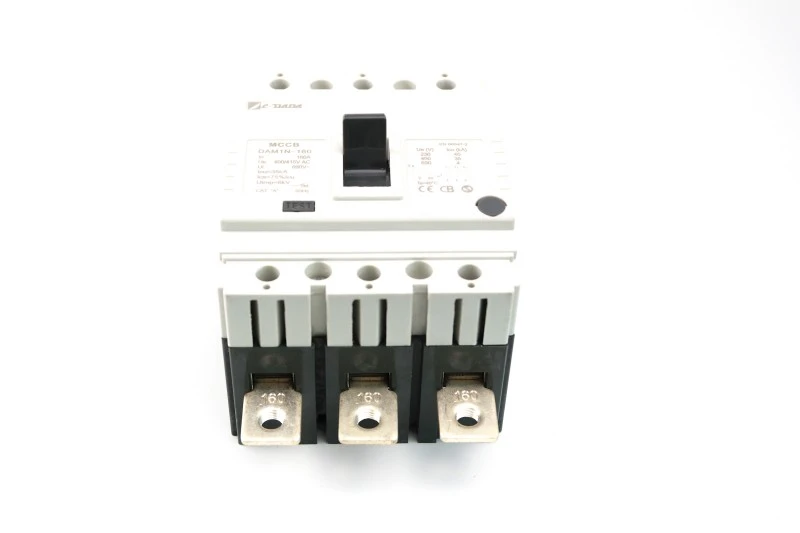

1) Sumpaysumpaya pinaagi sa taas nga busbar (litrato 1)

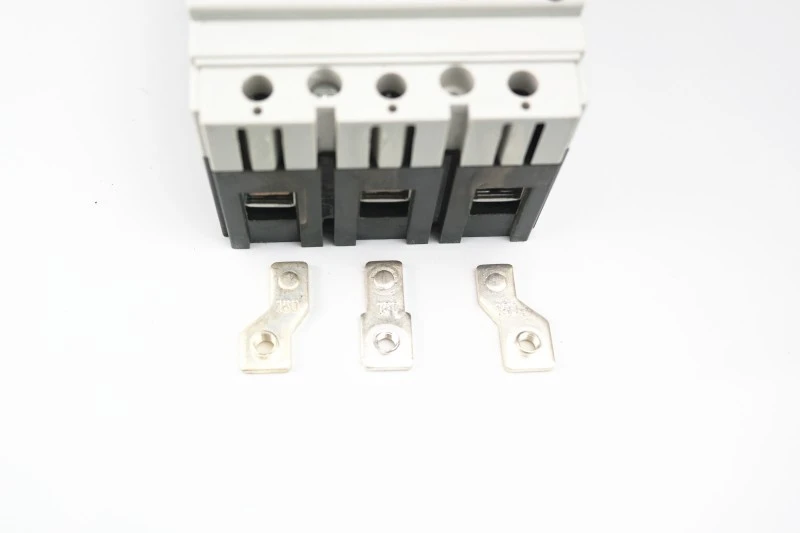

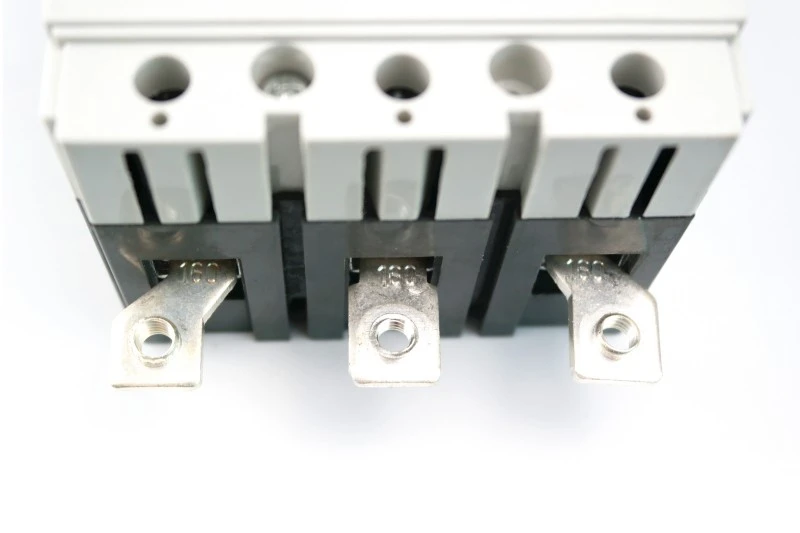

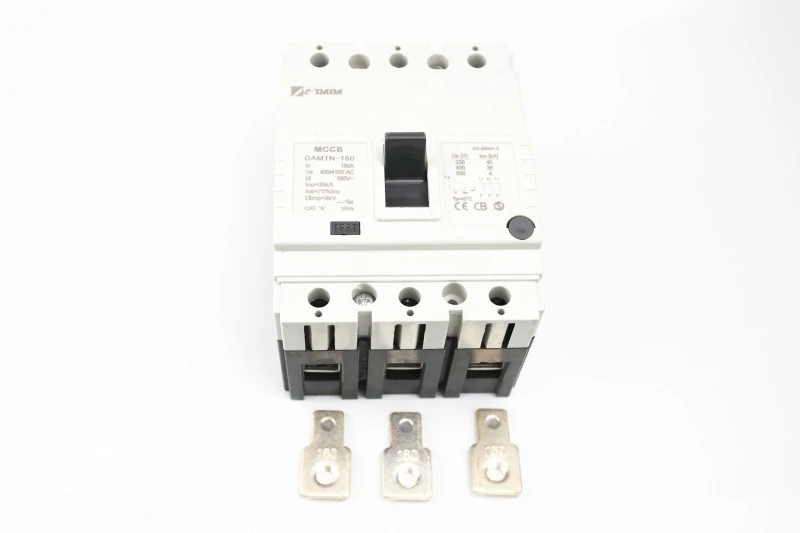

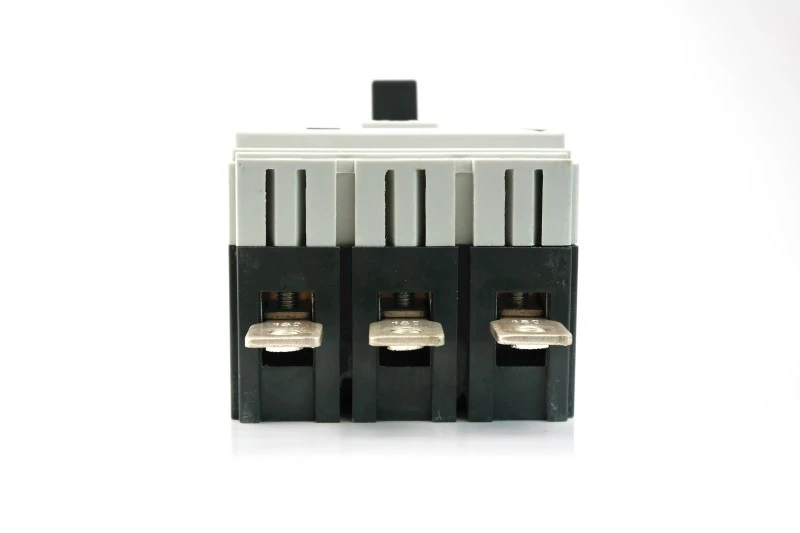

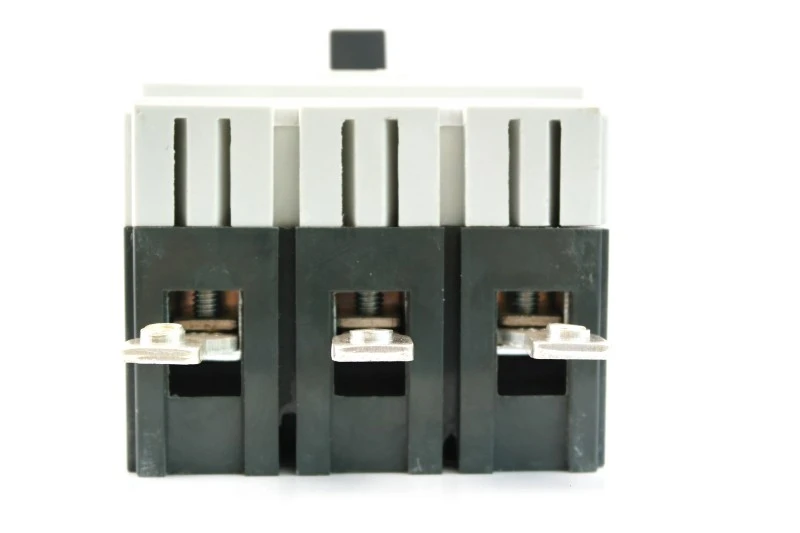

2) Sumpaysumpaya pinaagi sa spreader terminal (litrato 2)

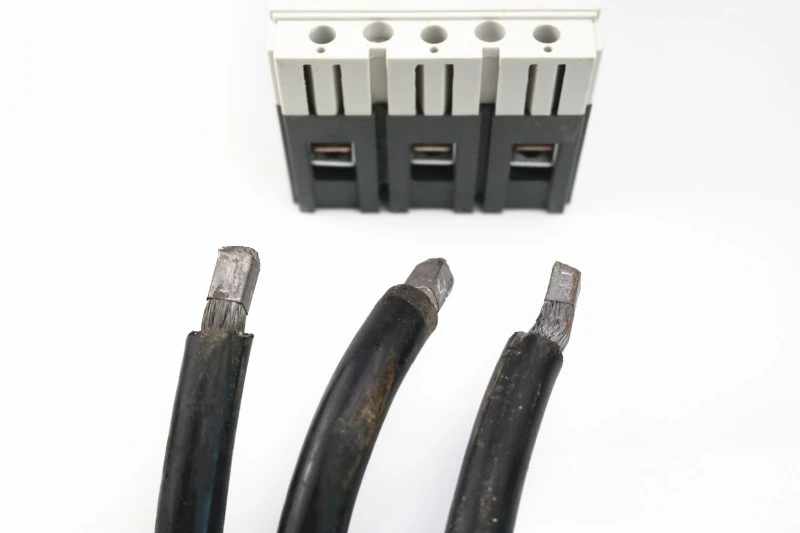

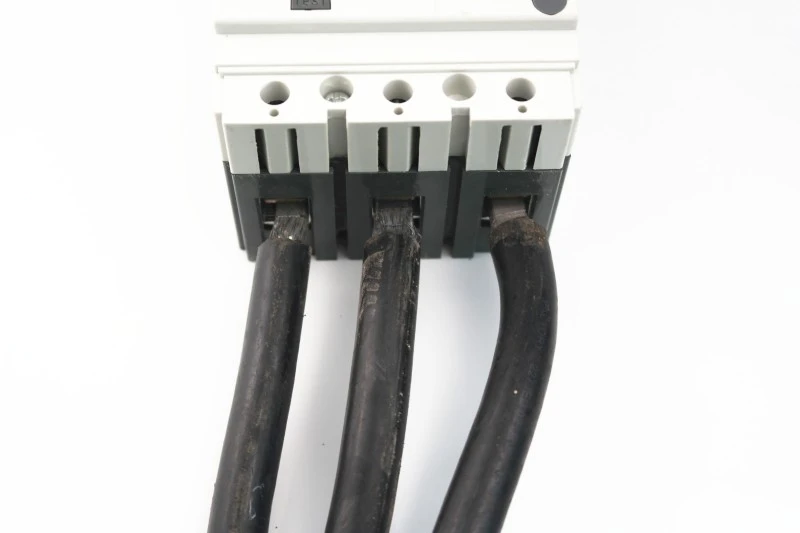

3) Sumpaysumpaya direkta cable (litrato 3) nga walay paggamit sa mga cable lugs.

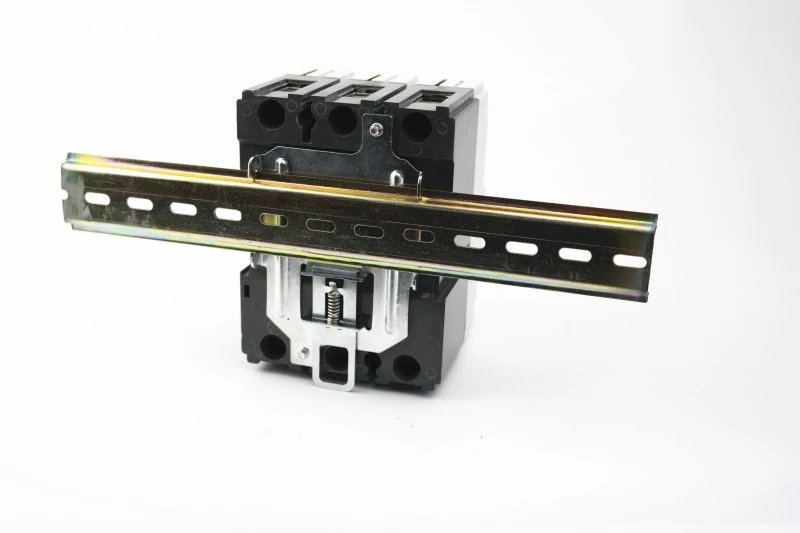

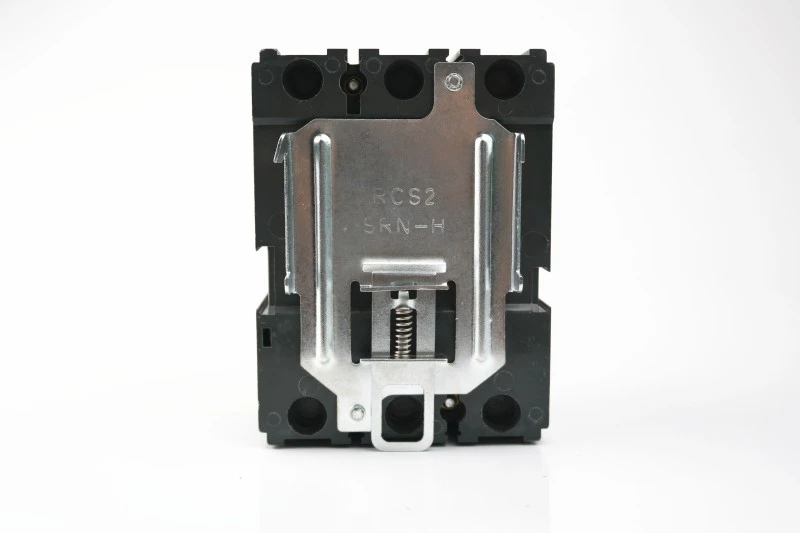

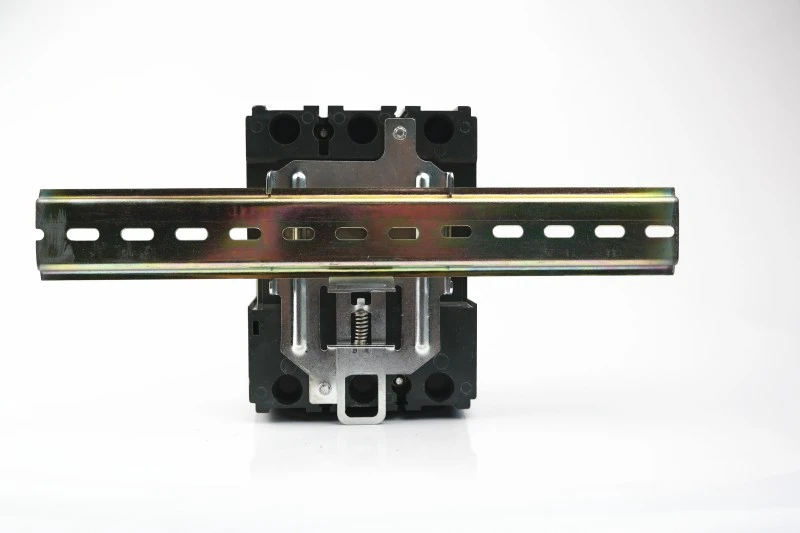

Sa tabang sa espesyal nga clamp 125 ug 160 nga mga yunit mahimong ma-install sa usa ka DIN-rail.

Breaker nga adunay clamp

clamp sa DIN rail

clamp sa DIN rail

★ Disenyo nga Makadaginot sa Luna:

10–20% mas gaan ug mas compact kay sa mga domestic nga alternatibo

Makapahimo sa mas gagmay nga mga gidak-on sa enclosure → mas ubos nga materyal ug gasto sa pagpadala

★ Maabiabihon sa Gumagamit Reset:

Ang tin-aw nga timailhan sa TRIP nagpugong sa buta nga pagsira

Ang madungog nga "pag-klik" nagpamatuod sa husto nga mekanikal nga pag-apil

★ Kaugmaon-Andam:

Nagsuporta sa mga plug-in ug draw-out kit (para sa pinili nga mga modelo)

Nahiuyon sa mga intelihenteng pag-monitor nga mga add-on

Nganong pilion ang CDADA?

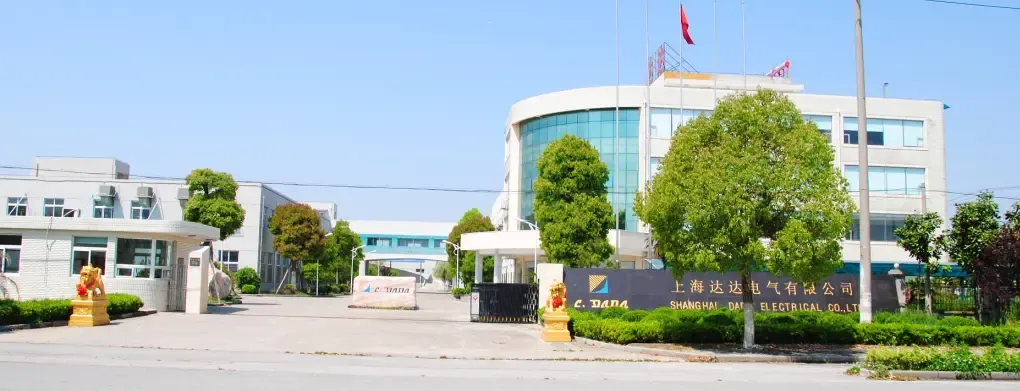

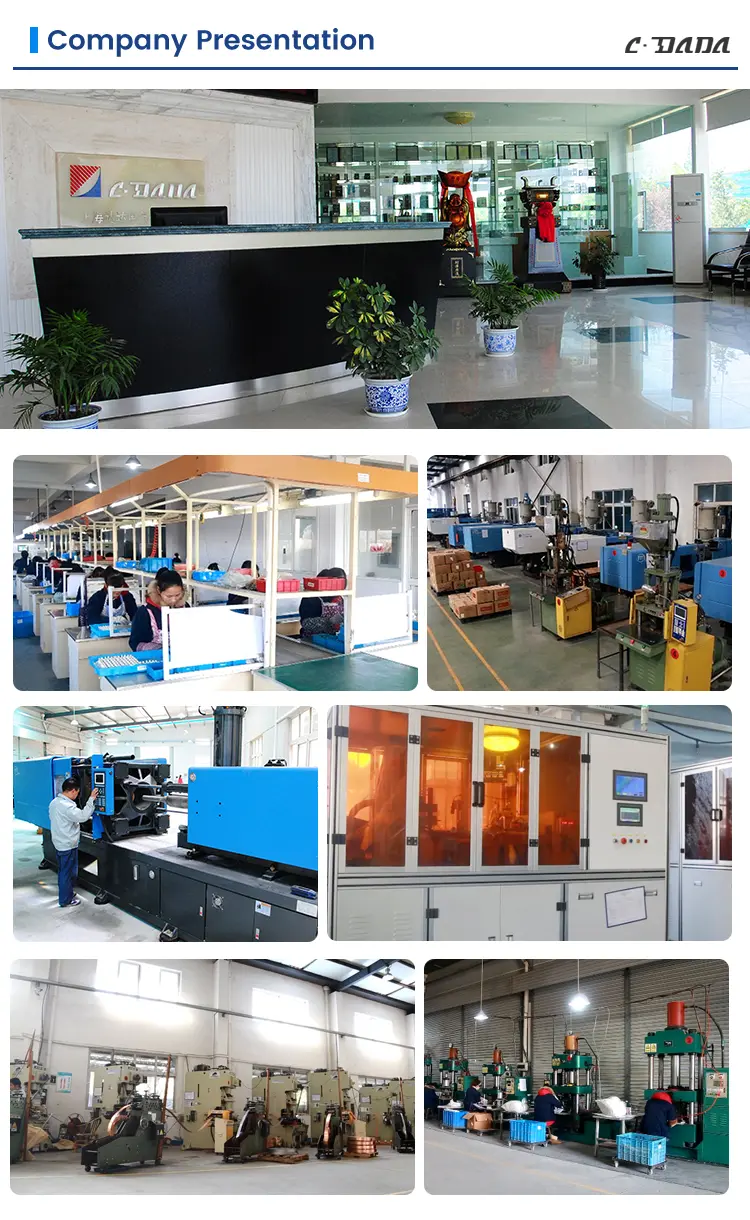

1. Kami ang nanguna nga tiggama sa 42+ ka tuig. Ang among kompanya nga gitukod kaniadtong 1983, paspas kaayo nga naugmad sa 40 ka tuig.

2. Ang Grupo, nga gilangkuban sa 3 nga mga pabrika, adunay usa ka lugar sa produksiyon nga 52,400m² ug adunay kapin sa 500 nga kawani. Namuhunan kami og hapit napulo ka milyon nga yuan aron mapalapad ang among operasyon ug i-upgrade ang among mga workshop.

3. Pabrika nga gi-audit sa INTERTEK, DEKRA & GMC

4. Taas nga kalig-on nga mga karton, pallet protection, maayo alang sa long-distance export transport

Kanunay nga Gipangutana nga mga Pangutana (FAQ)

Q1: Mahimo bang i-mount ang DAM1 Fixed Type Molded Case Circuit Breaker sa usa ka DIN rail?

A1: Oo—ang mga modelo nga 125A ug 160A mahimong ma-install sa DIN rails gamit ang opsyonal nga espesyal nga clamp. Ang mas taas nga mga rating kay panel-mount lamang.

Q2: Unsang mga sertipikasyon ang gihuptan sa serye sa DAM1?

A2: Gipamatud-an kini sa CE, CB, ASTA, KEMA, SEMKO, ug RoHS, nga nagsiguro sa pagsunod sa EU, Middle East, Southeast Asia, ug sa unahan.

Q3: Unsaon nako pag-reset ang breaker pagkahuman sa biyahe?

A3: Una, ibalhin ang lever sa hingpit ngadto sa OFF (makadungog ka og usa ka pag-klik), dayon ibira kini ngadto sa ON. Ayaw gayud pugsa kini direkta gikan sa Biyahe ngadto sa ON.

Q4: Ang mga auxiliary device ba compatible?

A4: Oo—ang mga kontak sa alarma, mga kontak sa auxiliary, mga pagpagawas sa shunt/undervoltage, ug mga operator sa kuryente mahimong idugang nga walay pagdisassembly.

Q5: Ang DAM1 ba angay alang sa pag-ilis sa mga tigulang nga breaker?

A5: Tinuod. Ang compact footprint niini nagtugot sa direktang pag-ilis sa mga legacy nga MCCB sa kadaghanan nga mga panel—makadaginot sa oras ug gasto sa pag-upgrade.
