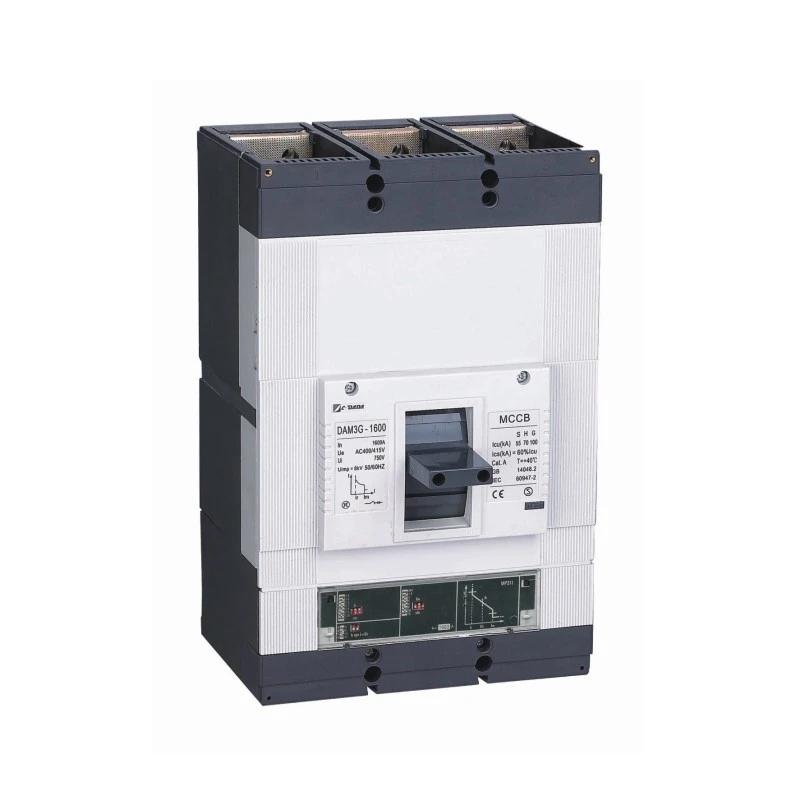

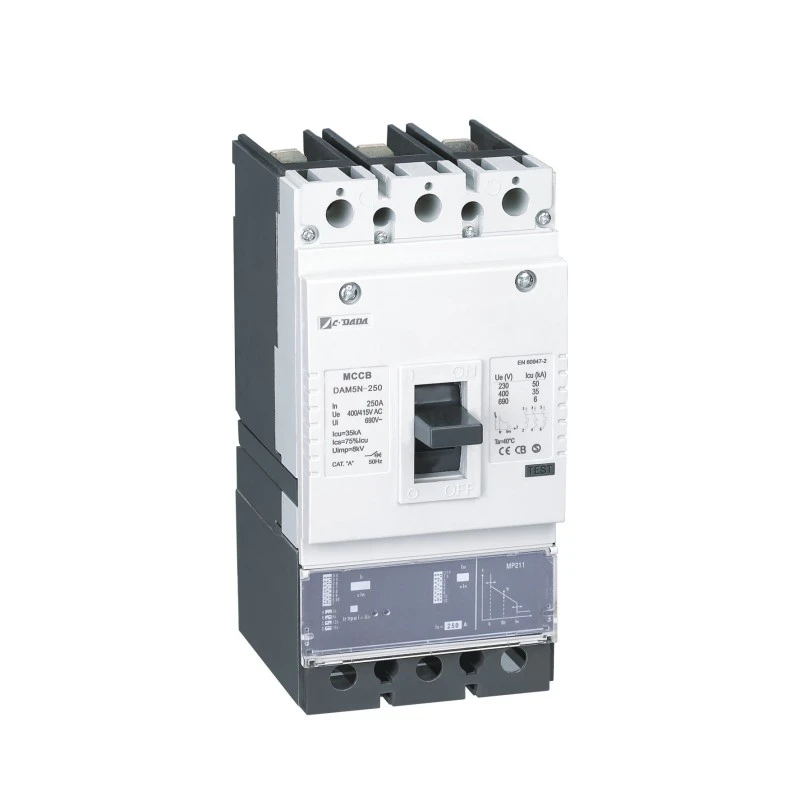

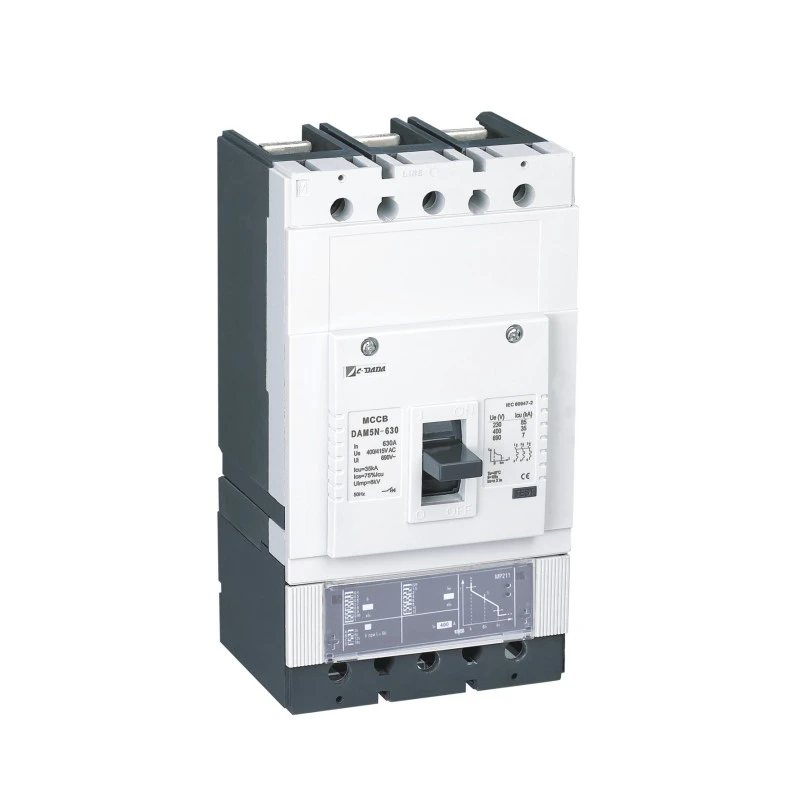

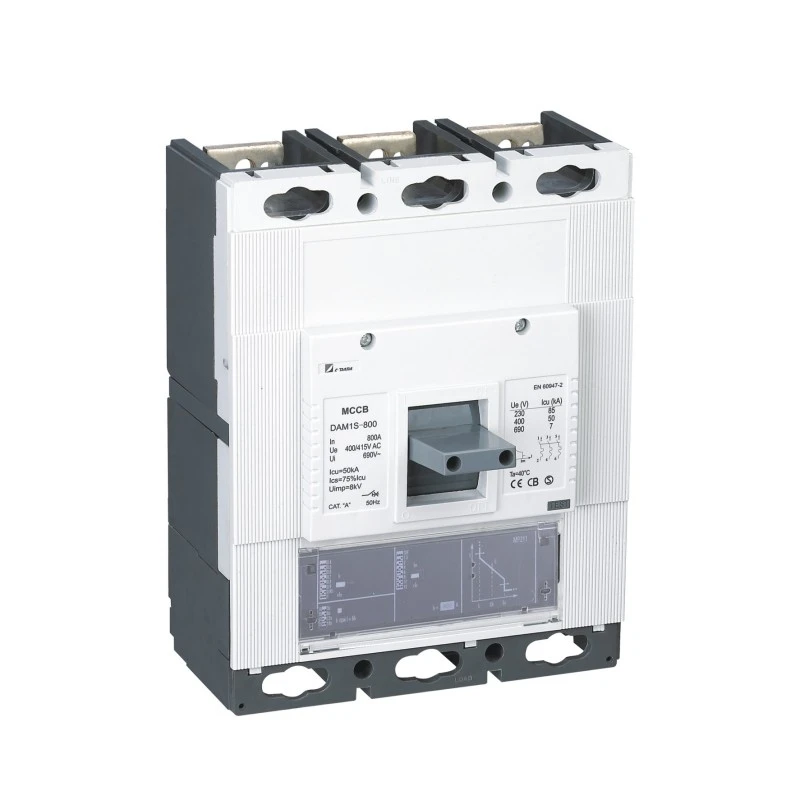

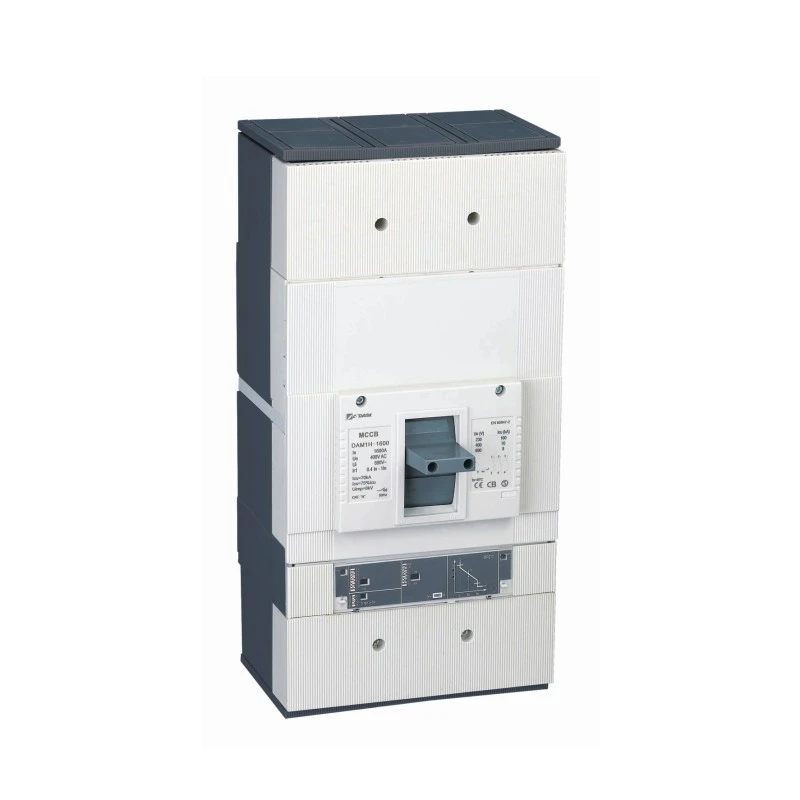

Electronic Type Molded Case Circuit Breaker

Alang sa modernong mga sistema sa kuryente nga nangayo sa katukma, salabutan, ug kasaligan, ang Electronic Type Molded Case Circuit Breaker ni Shanghai DADA Electric CO., LTD. nagtakda og bag-ong sumbanan sa panalipod sa ubos nga boltahe. Dili sama sa tradisyonal nga thermal-magnetic breaker, kining intelihente nga MCCB naggamit ug microprocessor-based electronic trip unit para maghatag ug tukma kaayo, programmable nga overcurrent nga proteksyon—immune to ambient temperature fluctuations.

Uban sa adjustable nga mga setting gikan sa 40% ngadto sa 100% Sa (thermal) ug 1.5 × ngadto sa 12 × Sa (magnetic), kini nagtanyag sa dili hitupngan nga pagka-flexible alang sa komplikadong koordinasyon sa mga data center, industriyal nga mga tanom, mga ospital, ug renewable energy systems. Gi-rate gikan sa 100A hangtod sa 1600A sa 400V / 415V, gikombinar niini ang compact nga disenyo nga adunay advanced nga pag-andar-ug naglakip sa dili luwas nga direktang pagbiyahe sa panahon sa grabe nga mga sayup, bisan kung mapakyas ang mga elektroniko.

Pangunang Detalye

Modelo: CDADA DAM2 / DE Serye (Electronic Type Molded Case Circuit Breaker)

Type: Electronic Molded Case Circuit Breaker

Mga poste: 3P / 4P

Rated nga Boltahe (Ue): 400V / 415V AC

Rated Current (In): 100A – 1600A

Biyahe Unit: Microprocessor-based electronic release

Thermal Adjustment (Ir): 40% – 100% sa In

Magnetic Adjustment (Im): 1.5× – 12× In

Mga bentaha

★ Lapad nga range: 100A hangtod 1600A(AC)

★ Compact nga mga sukod

★ Adjustable thermal setting(40-100%)Sa.

★ Adjustable magnetic setting (1.5-12times) Sa.

★ Push to trip nga probisyon sa buton.

★ Pagbulag sa panguna ug arcing nga mga kontak

★ halapad nga mga accessories.

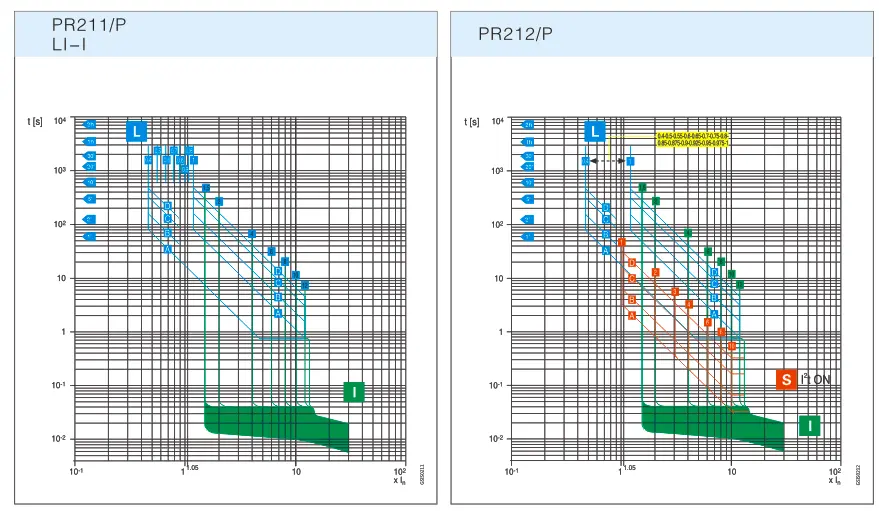

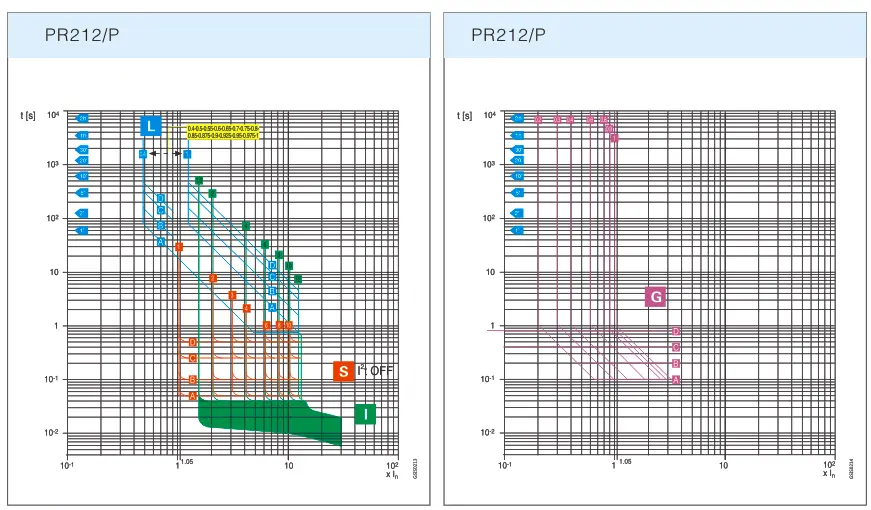

Kurba nga kinaiya sa electronic release

Mga parametro sa kuryente

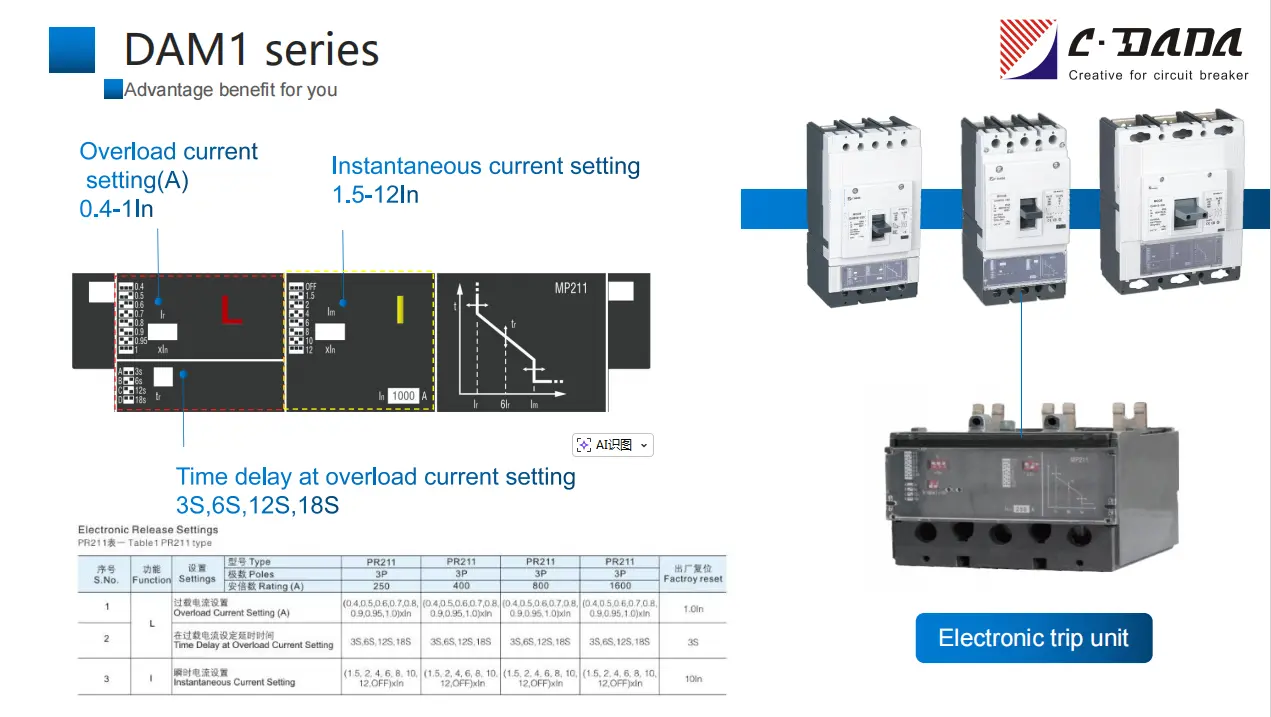

Talaan 1 PR211 type

S.No.

Kalihokan

Mga setting

Type

PR211

PR211

PR211

PR211

Factroy reset

Mga poste

3P

3P

3P

3P

Rating (A)

250

400

800

1600

1

L

Overload Kasamtangang Setting (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1.0In

2

Paglangan sa Oras sa Overload Kasamtangang Setting

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

Diha-diha nga Kasamtangang Setting

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10 Sa

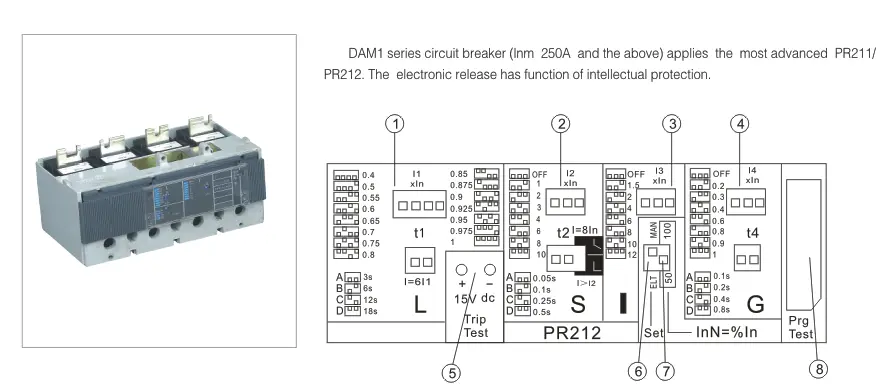

Talaan 2 PR212 type

S.No.

Kalihokan

Mga setting

Type

PR212

PR212

PR212

PR212

Factroy reset

Mga poste

3P

3P

3P

3P

Rating (A)

250

400/630

800

1600

1

L

Overload Kasamtangang Setting (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1.0In

2

Paglangan sa Oras sa Overload Kasamtangang Setting

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Short - Circuit Current Setting (A)

(1, 2, 3, 4, 6, 8, 10, OFF) xIn

(1, 2, 3, 4, 6, 8, 10, OFF) xIn

(1, 2, 3, 4, 6, 8, 10, OFF) xIn

(1, 2, 3, 4, 6, 8, 10, OFF) xIn

6 Sa

4

Paglangan sa Oras sa Short Circuit Current Setting

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.1S

5

I

Diha-diha nga Kasamtangang Setting

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10 Sa

6

G

Ground Fault Current Setting (A)

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

1.0In

7

Paglangan sa Oras sa Ground Fault Setting

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.4S

8

Pagpili sa electric o electronic parameter set

Function SET (switch ELT/MAN)

9

Gigamit alang sa pagtakda sa mga parameter sa dip switch sa zero nga linya

InN=%Sa, switch 50/100

10

Socket alang sa koneksyon sa pagsukod device

Panel socket

Nganong Pilia ang CDADA Electronic MCCB?

★ Tinuod nga Kaalam, Dili Lang Automation
Ang microprocessor padayon nga nag-analisar sa kasamtangan nga mga waveform, nga makahimo sa tukma nga inverse-time, definite-time, ug instantaneous nga proteksyon-nga walay drift tungod sa kainit o pagkatigulang.

★ Fail-Safe Design
Bisan kung ang elektronik nga sirkito mapakyas, ang usa ka direkta nga electromagnetic latch nagsiguro nga ang breaker nga mga pagbiyahe sa panahon sa grabe nga mga short circuit - nagtagbo sa mga kinahanglanon sa kaluwasan sa IEC 60947-2.

★ Labaw nga Koordinasyon
Ang ultra-wide adjustment ranges (40–100% Ir, 1.5–12× Im) nagtugot sa hingpit nga koordinasyon sa upstream/downstream nga mga device—pagminus sa outage zones.

★ Umaabot nga Mapamatud-an nga Imprastraktura
Nahiuyon sa opsyonal nga mga module sa komunikasyon (Modbus RTU, Profibus) alang sa pag-integrate sa Building Management Systems (BMS) o mga smart grids.

★ Kinatibuk-ang Kalidad, Competitive nga Presyo
Gigama ubos sa ISO 9001 sa Shanghai, nga adunay internasyonal nga mga sertipikasyon-nagtanyag sa European-level performance sa Asian cost efficiency.

★ Kami adunay usa ka dedikado nga grupo sa 15 ka mga inhenyero nga naka-focus sa pagpalambo sa produkto, pagpalambo, ug pag-customize.

Maayo nga mga Aplikasyon

Mga Sentro sa Data: Paglikay sa mga kapakyasan sa pag-cascade nga adunay tukma nga pinili nga tripping

Mga Ospital: Siguruha nga walay hunong nga gahum alang sa mga sistema sa pagsuporta sa kinabuhi

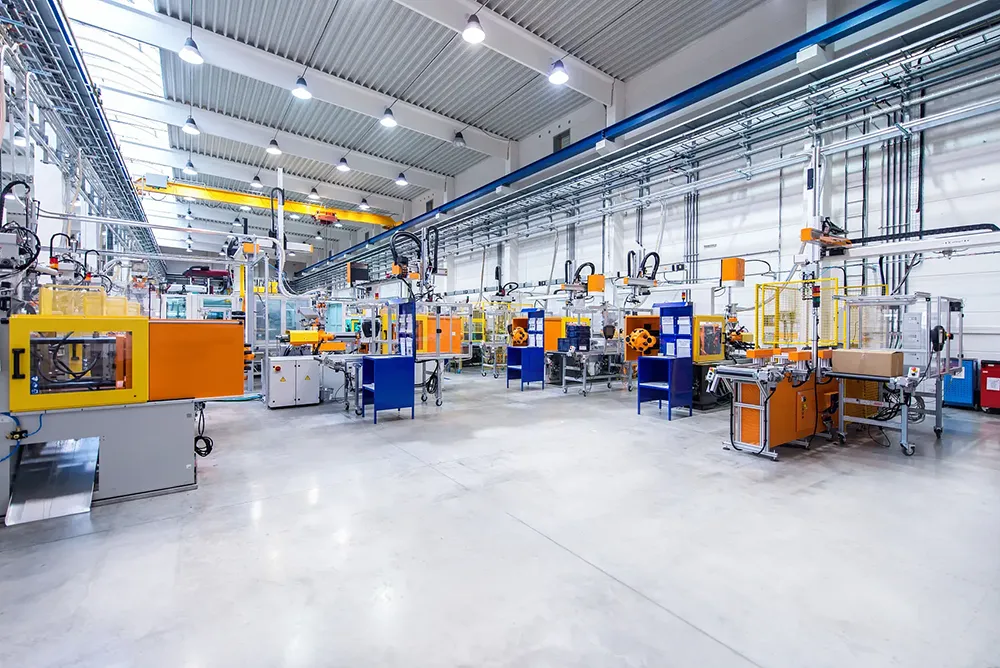

Industrial Automation: Pakig-coordinate sa mga VFD, soft starters, ug robotics

Solar/Wind Farms: Ipahiangay sa lain-laing generation profiles

Smart Commercial Buildings: I-enable ang pagmonitor sa enerhiya nga walay dugang nga metro

Kanunay nga Gipangutana nga mga Pangutana (FAQ)

Q1: Unsay nakapalahi sa electronic MCCB gikan sa thermal-magnetic?

A1: Ang Electronic Type Molded Case Circuit Breakers naggamit og microprocessor aron pag-analisar sa kasamtangan ug pag-trigger sa mga biyahe nga adunay taas nga katukma. Wala sila maapektuhan sa temperatura sa palibot, nagtanyag og mas lapad nga adjustment range, ug makahatag og load data logging—dili sama sa bimetal/solenoid-based thermal-magnetic nga mga tipo.

Q2: Ang 1600A electronic MCCB anaa sa 4-pole configuration?

A2: Oo—ang tanang CDADA electronic MCCB gikan sa 250A hangtod 1600A anaa sa 3P ug 4P nga mga bersyon.

Q3: Unsa ang mahitabo kung ang electronic trip unit mapakyas sa panahon sa usa ka short circuit?

A3: Ang breaker naglakip sa usa ka mekanikal nga backup: sa panahon sa grabeng sayop nga mga sulog (>12×In), usa ka magnetic latch magpahinabog direkta nga pag-abli-pagsiguro sa kaluwasan bisan sa electronics offline.

Q4: Mahimo ba nako ma-monitor ang tinuod nga oras nga mga kantidad karon?

A4: Oo—ang electronic trip unit nagpakita dayon, max, min, ug average nga kasamtangan sa mapili nga mga bintana sa oras (pananglitan, 24h), mapuslanon sa pagdumala sa enerhiya.

Q5: Nganong pilion ang CDADA kay sa ubang intelihenteng mga tatak sa MCCB?

A5: Nagtanyag ang CDADA:

● Tinuod nga dual-range adjustability (daghang kakompetensya ang naglimite sa Im sa ≤10×)

● Fail-safe mechanical backup (dili tanang “electronic” MCCBs aduna niini)

● Compact size—mohaom sa legacy panel nga walay kausaban

● Lig-on nga global certification portfolio (ASTA, KEMA, CE)

● OEM-friendly nga presyo nga adunay teknikal nga suporta sa English
