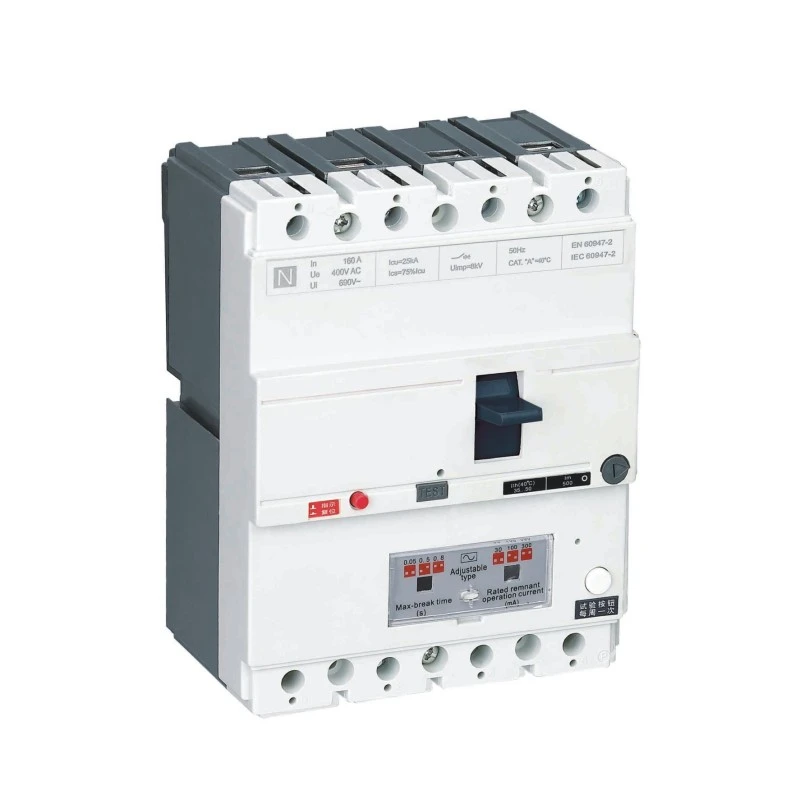

MCCB nga adunay Leakage Protection

Pauswaga ang kaluwasan sa elektrisidad lapas sa overload ug short-circuit nga proteksyon gamit ang CDADA DAM1L Series MCCB nga adunay Leakage Protection usa ka integrated molded case circuit breaker nga adunay built-in residual current (RCD/ELCB) functionality. Gidisenyo sa propesyonal nga tiggama nga Shanghai DADA Electric CO., LTD sa internasyonal nga mga sumbanan, kini nga pagtulo nga MCCB 4P naghiusa sa high-performance nga pag-apod-apod sa kuryente nga adunay kinabuhi-ug makaluwas sa sunog sa ground fault detection.

Gi-rate gikan sa 10A hangtod sa 500A sa 400V / 415V, nagtanyag kini mapaigoigo nga nahabilin nga operating kasamtangan (30mA-1000mA) ug opsyonal nga paglangan sa oras-pagpahimo sa gipahaum nga proteksyon alang sa personal nga kaluwasan (≤30mA) o pagpugong sa sunog (100mA-500mA +). Uban sa multi-phase powered electronics, kini nagpabilin nga operasyon bisan kung ang usa ka hugna mapakyas o ang boltahe nahulog sa 50V, pagsiguro nga dili hitupngan nga kasaligan sa mga kritikal nga imprastraktura sama sa mga tunnel, taas nga pagtaas, mga hub sa transportasyon, ug mga planta sa industriya.

Pangunang Detalye

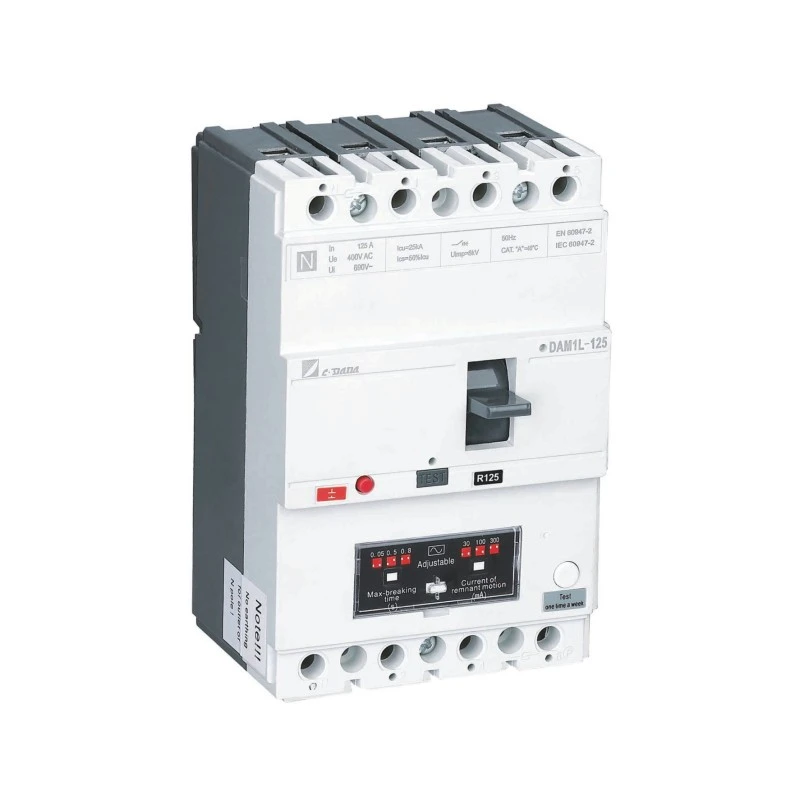

Modelo: DAM1L Series – Earth Leakage MCCB (CBR-type MCCB)

Mga poste: 4P (standard; 3P magamit sa hangyo)

Rated Current (In): 10A – 500A

Rated nga Boltahe: 400V / 415V AC, 50Hz

Insulasyon nga Boltahe (Ui): 400V (≤160A), 690V (>250A)

Nabilin nga Kasamtangang Mga Setting (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Pag-adjust: On-site nga pag-adjust sa I△n ug oras sa biyahe (kalit o nalangan)

Mga Uri sa Kapasidad sa Pagbungkag:

B Type: Basic (Inm <100A)

S Type: Standard

H Type: Taas nga paglapas (>160A)

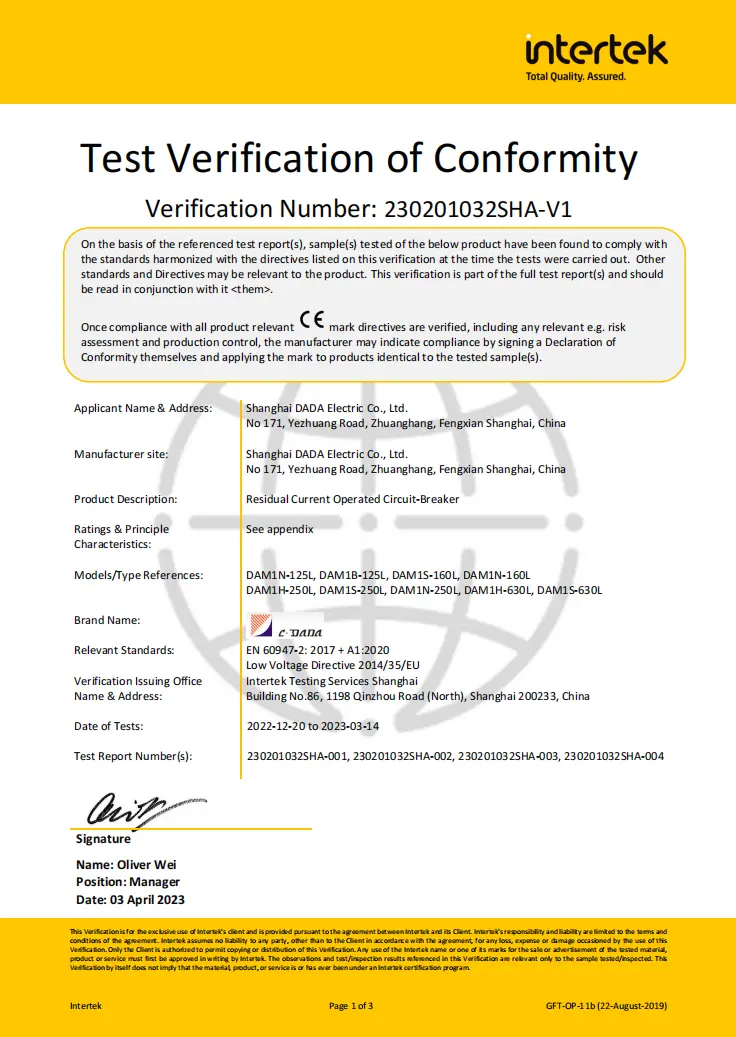

Mga Sertipikasyon: CE, CB, SEMKO

Pangunang mga bahin:

★ Multi-phase powered RCD circuit → moandar hangtod sa 50V

★ Pagbulag sa panguna ug arcing nga mga kontak

★ Push-to-trip test button

★ Adjustable magnetic setting (0.8–1.0×In)

★ Kusog nga EMI/RFI anti-interference nga kapabilidad

★ Full accessory range: shunt trip, auxiliary/alarm contacts, rotary handle

Teknikal nga Data Sheet

Earth-Leakage Circuit Breaker(ELCB)

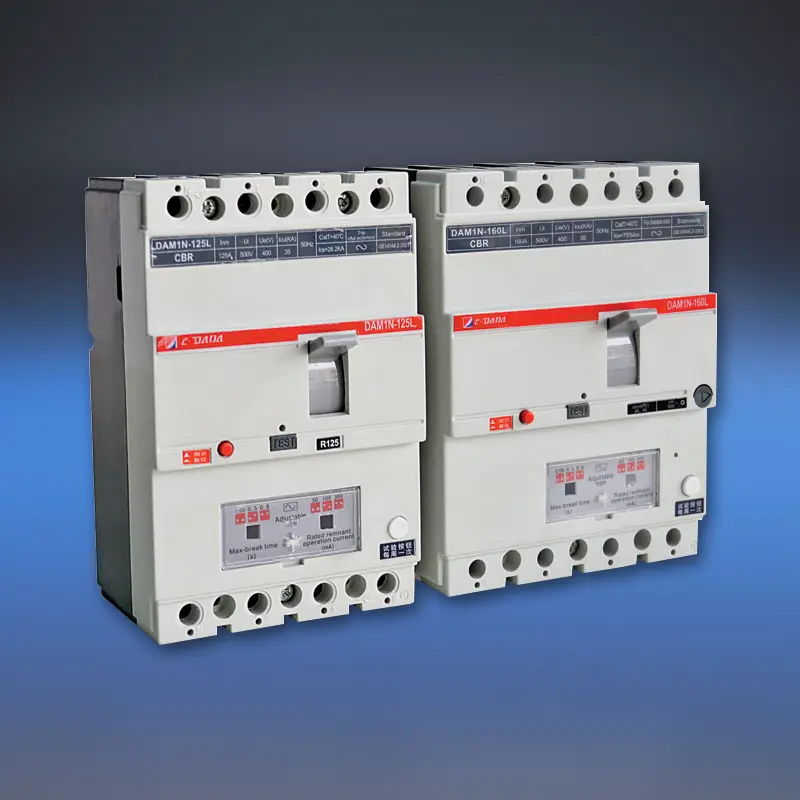

Modelo			DAM1-125L			DAM1-160L
Paglapas sa Capacity Code			B	N	S	B	N	S
Rated Current sa gidak-on sa Frame- Inm (A)			125A			160A
Rated Current-In(40,50 o 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Gidaghanon sa Pole			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(peak)/cos ф (KA)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0.25
(I△m)KA/cosф			9/0.5			19/0.5
Nabilin nga kasamtangan nga threshold (mA)			100-300-500			100-300-500
Paglangan sa oras(ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Dielectric nga Property (V)			2500			3000
gilay-on sa lonization (mm)			≤30/0			≤30/0
Paglahutay	Kinatibuk-ang mga Siklo		8000			8000
	Kinabuhi sa Elektrisidad		1000			1000
	Mekanikal nga Kinabuhi		7000			7000
Kategorya (EN 60947-2/IEC 60947-2)	Panguna nga sirkito		A/0			A/0
	Auxiliary nga sirkito		AC-15			AC-15
Ubos sa Pagpagawas sa Boltahe			√			√
Pagpagawas sa Shunt			√			√
Auxiliary Contact			√			√
Kontak sa Alarm			√			√
Auxiliary Contact ug Alarm Contact			√			√
Pagdumala sa Mekanismo sa Operasyon			√			√
Mekanismo sa Elektrisidad nga Operasyon			√			√
Hapin sa terminal			√			√
Phase seperator			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Timbang	Naayo nga bersyon 3P/4P		-			-
	Plug-in nga bersyon 3P/4P		-			-
	Kuhaa ang bersyon nga 3P/4P		-			-

Ngano nga Pilion ang CDADA MCCB nga adunay Proteksyon sa Leakage?

★ Tinuod nga Integrated Safety

Dili sama sa add-on RCD modules, ang DAM1L adunay built-in, factory-calibrated leakage protection—pagsiguro sa hingpit nga koordinasyon ug pagwagtang sa mga isyu sa compatibility.

★ Multi-Phase Power alang sa RCD Circuit

Ang unang mga RCD napakyas kung nawala ang usa ka hugna. Ang disenyo sa CDADA naggamit sa tanang mga hugna sa pagpaandar sa proteksyon nga mga elektroniko, mao nga kini nagpadayon sa pagtrabaho bisan sa panahon sa pagkawala sa bahin o grabe nga undervoltage.

★ Doble nga Mga Tumong sa Proteksyon sa Usa ka Device

◆ 30mA: Nagtagbo sa mga kinahanglanon sa IEC alang sa personal nga proteksyon sa shock

◆ 100mA–1000mA: Gipugngan ang pagkaguba sa insulasyon sa mga sunog gikan sa gagmay, padayon nga mga sayup sa yuta

★ Field-Adjustable alang sa Tinuod nga Kalibutan nga Kondisyon

Pag-ayo sa pagkasensitibo ug paglangan sa oras aron malikayan ang makahasol nga pagkabalda sa basa nga palibot (pananglitan, paghugas sa awto, umahan) samtang gipadayon ang kaluwasan.

★ Pagkakasaligan sa Industrial-Grade

Ang taas nga kapasidad sa pagbungkag (H-type), lig-on nga arc separation, ug IP20+ nga proteksyon sa terminal naghimo niini nga angay alang sa mapintas nga komersyal ug industriyal nga mga setting.

★ Global Compliance, Lokal nga Bili

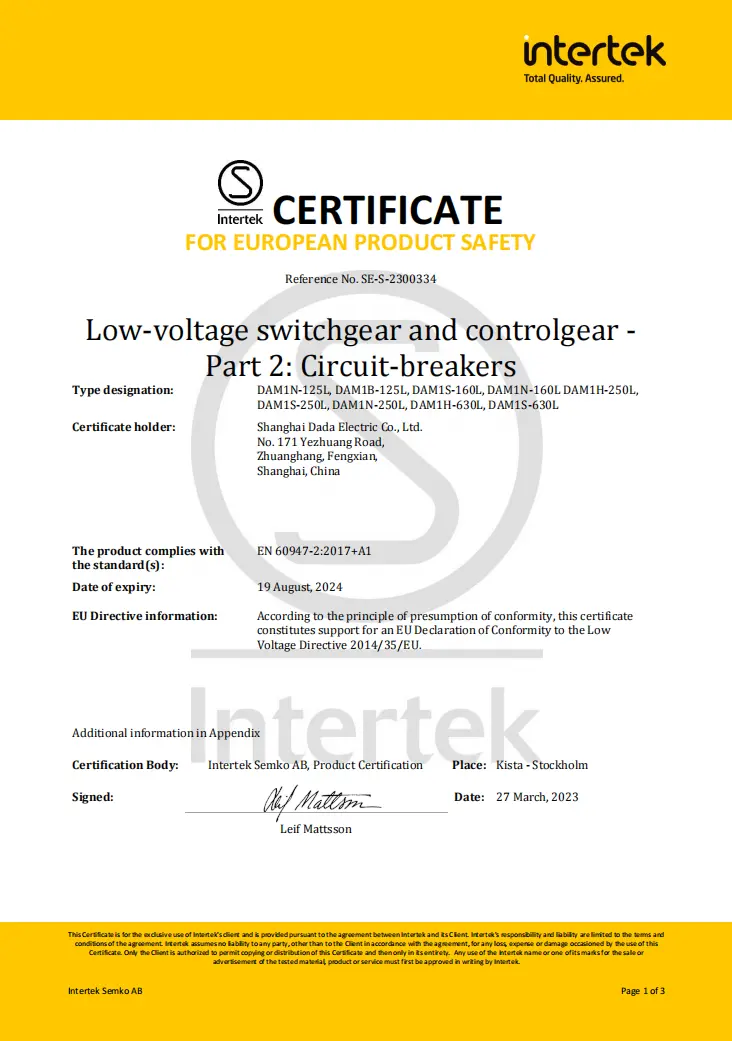

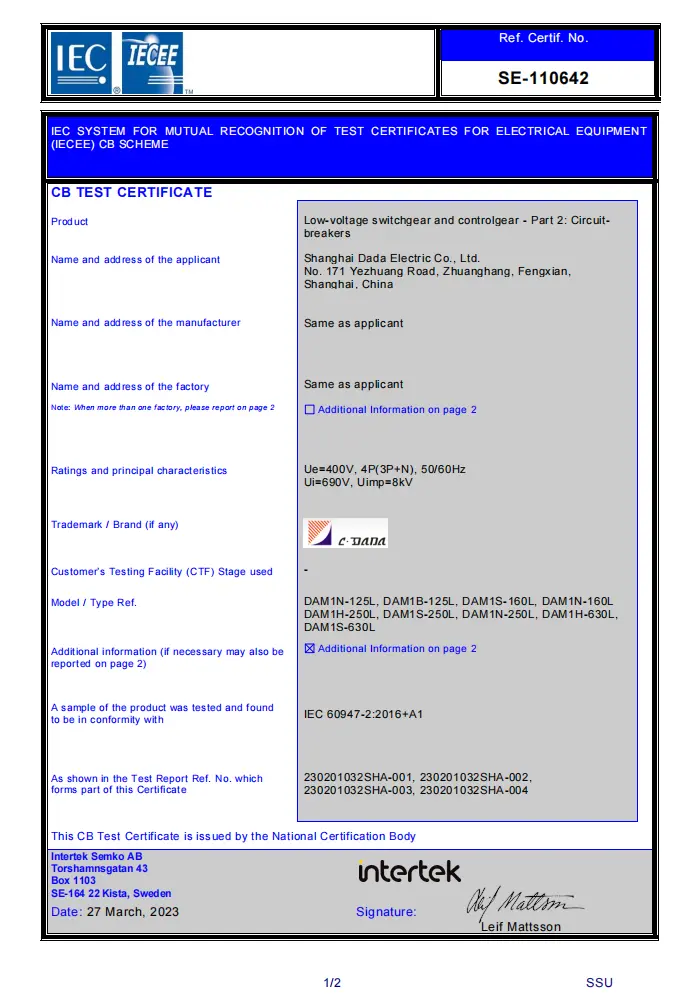

Sertipikado para sa Europe (CE/CB), Nordic nga mga nasod (SEMKO)—maayo alang sa mga proyekto sa pag-eksport—nga adunay kompetisyon nga presyo gikan sa kasaligang tiggama sa China.

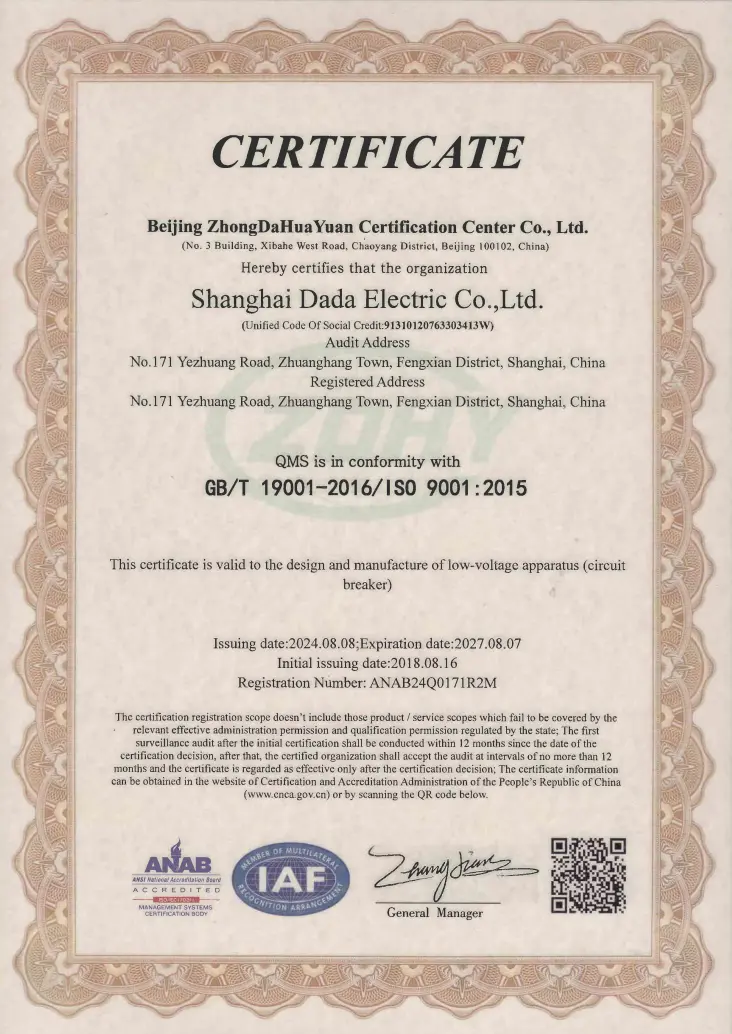

★ Ang among pasilidad sa paggama gipamatud-an ubos sa ISO9001: 2015 Quality Management System.

Kinaandan nga mga Aplikasyon

High-Rise Residential: Main incomer o floor panels (300mA para sa pagkunhod sa risgo sa sunog)

Mga Tunnel ug Subway: Kritikal nga imprastraktura nga nanginahanglan dili luwas nga pagtuki sa pagtulo

Mga Ospital ug Eskwelahan: 30mA nga proteksyon sa basa nga mga lugar (labs, kasilyas)

Mga Tanum nga Pang-industriya: Mga feeder sa motor nga adunay pag-monitor sa sayup sa yuta

Mga Lugar sa Pagtukod: Temporaryong pag-apud-apod sa kuryente nga adunay proteksyon sa mga kawani

FAQ

Q1: Unsa ang kalainan tali sa usa ka standard nga MCCB ug usa ka MCCB nga adunay proteksyon sa pagtulo?

A1: Ang usa ka standard nga MCCB nanalipod lamang batok sa overload ug mga short circuit. Ang DAM1L midugang sa nahabilin nga kasamtangan (earth leakage) detection-tripping kung ang kasamtangan nga pagtulo sa yuta (pananglitan, pinaagi sa usa ka tawo o nadaot nga insulasyon), pagpugong sa electric shock o sunog.

Q2: Magamit ba nako ang 100A MCCB RCD alang sa personal nga proteksyon?

A2: Lamang kon ibutang sa 30mA. Ang rated nga kasamtangan (100A) naghubit sa load kapasidad; ang nahabilin nga setting (I△n) naghubit sa function sa kaluwasan. Alang sa proteksyon sa shock, ang I△n kinahanglan nga ≤30mA, bisan unsa pa ang In.

Q3: Ngano nga ang RCD circuit kinahanglan nga multi-phase nga gahum?

A3: Kung gipaandar sa usa lang ka hugna, ang usa ka hugna nga kapakyasan dili makapugong sa proteksyon sa pagtulo. Ang multi-phase nga disenyo sa CDADA nagsiguro nga ang RCD magpabilin nga aktibo bisan sa panahon sa pagkawala sa bahin o ubos nga boltahe (ngadto sa 50V) - kritikal alang sa pagpadayon sa kaluwasan.

Q4: Ang 4P leakage MCCB ba angay alang sa TT o TN-S nga mga sistema?

A4: Oo—gidisenyo kini para sa mga sistema sa TT, TN-S, ug IT. Ang 4P nga disenyo nagbungkag sa tanan nga mga hugna ug neyutral, gikinahanglan alang sa mga sistema sa TT diin ang neyutral dili kasaligan nga gipasukad sa agos.

Q5: Nganong pilion ang CDADA kay sa modular RCD + MCCB nga kombinasyon?

A5: Ang CDADA DAM1L nagtanyag:

● Mas gamay nga footprint (integrated vs. two devices)

● Garantiya nga koordinasyon (walay mismatch nga risgo)

● Ubos nga gasto & pagkakomplikado sa mga kable

● Mas taas nga kasaligan (single sealed unit)

● On-site adjustability dili mahimo sa fixed-sensitivity RCDs
