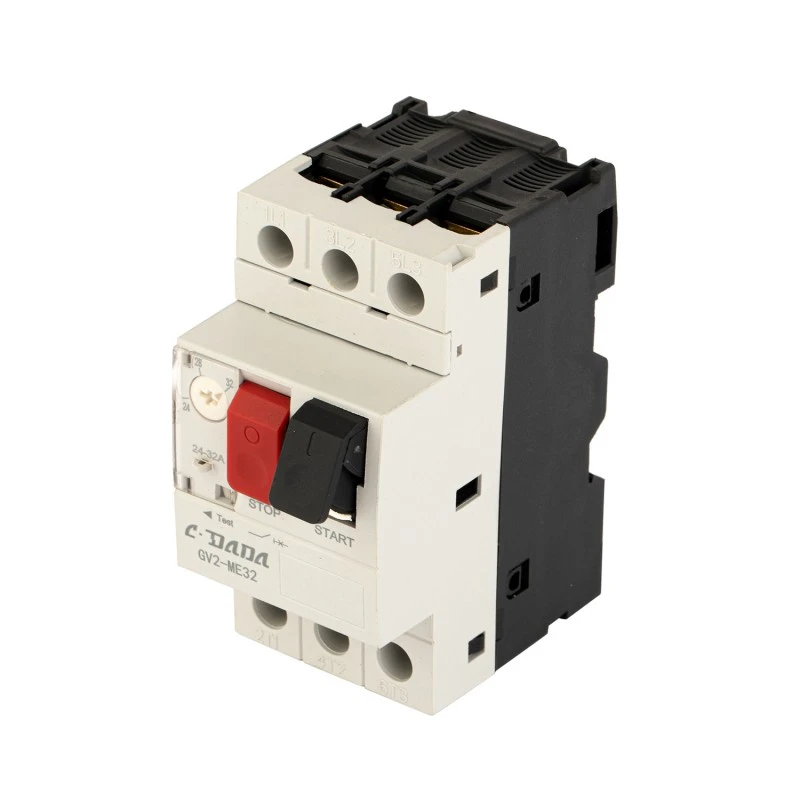

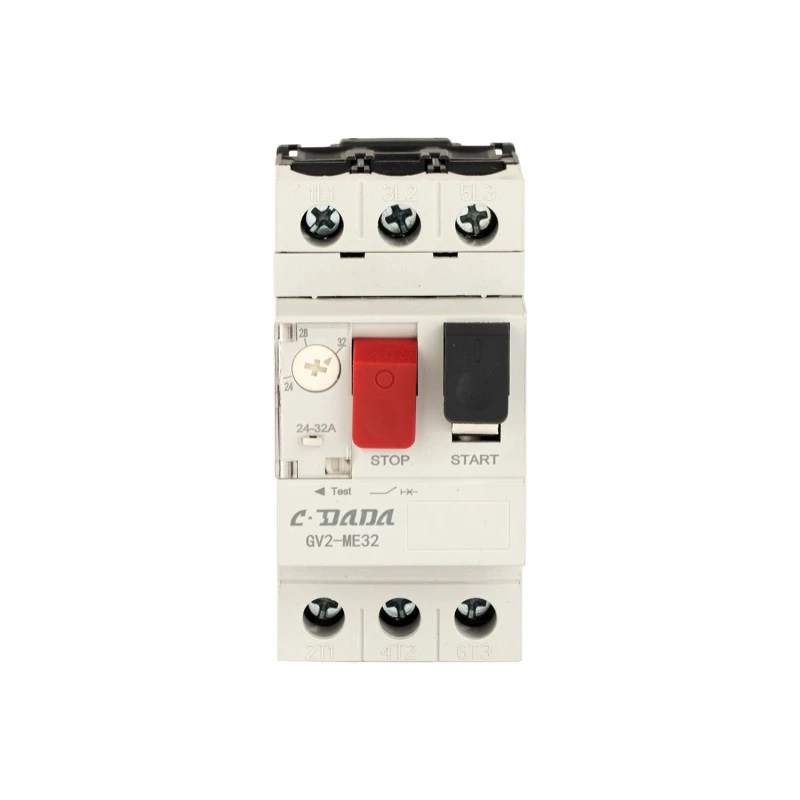

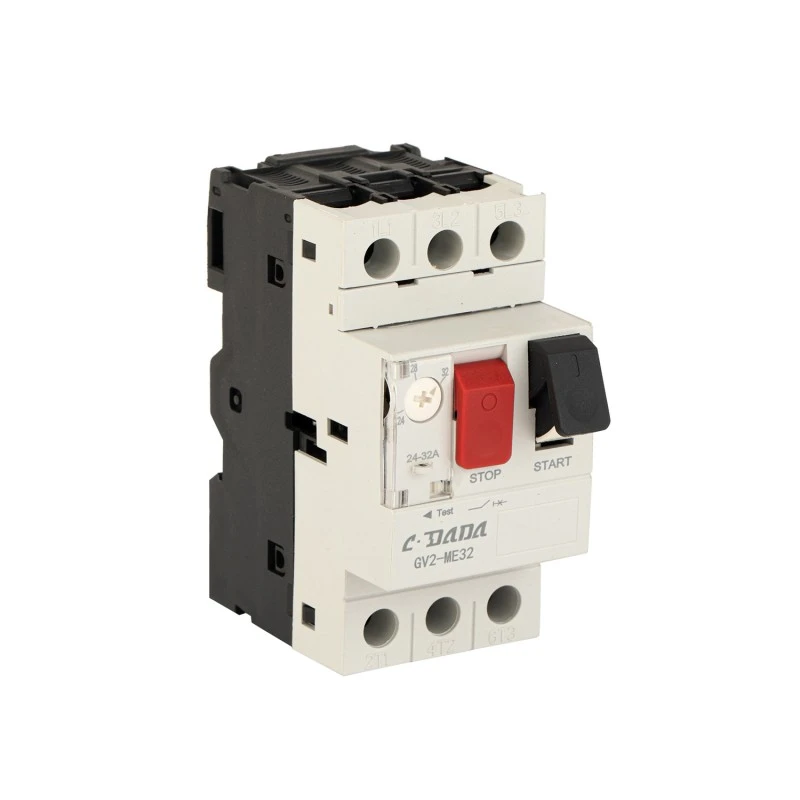

GV2 2P Motor Protection Circuit Breaker

Pasimplehon ang proteksyon sa motor gamit ang CDADA GV2 2P Motor Protection Circuit Breaker (MPCB) usa ka high-precision, compact solution nga gi-engineered sa Shanghai DADA Electric CO., LTD. gamit ang sunod nga henerasyon nga teknolohiya nga plataporma ug hingpit nga automated nga produksyon. Gidisenyo para sa single-phase o two-phase motor circuits, ang GV2 2P nag-integrate sa overload, short-circuit, phase-loss (para sa 3-phase nga mga aplikasyon kon gamiton sa sets), ug isolation functions sa usa ka DIN-rail mounted device.

Uban sa usa ka adjustable setting range nga 0.1A ngadto sa 32A, thermal compensation alang sa ambient temperature variations, ug usa ka rated insulation voltage sa 690V, kini nagsiguro sa kasaligan nga proteksyon alang sa gagmay nga mga motor sa mga bomba, fan, compressor, conveyor, ug HVAC system. Gipamatud-an sa mga sumbanan sa CE, nga adunay 110,000 nga mekanikal ug elektrikal nga mga operasyon, ug adunay mga opsyonal nga accessories sama sa auxiliary contact, shunt release, ug undervoltage release, ang CDADA GV2 MPCB naghatod sa industriyal nga grado nga performance sa usa ka space-saving 2-pole format.

Pangunang Detalye

Serye sa Modelo: GV2 2P MPCB

Brand: CDADA | Manufacturer: Shanghai DADA Electric CO.,LTD

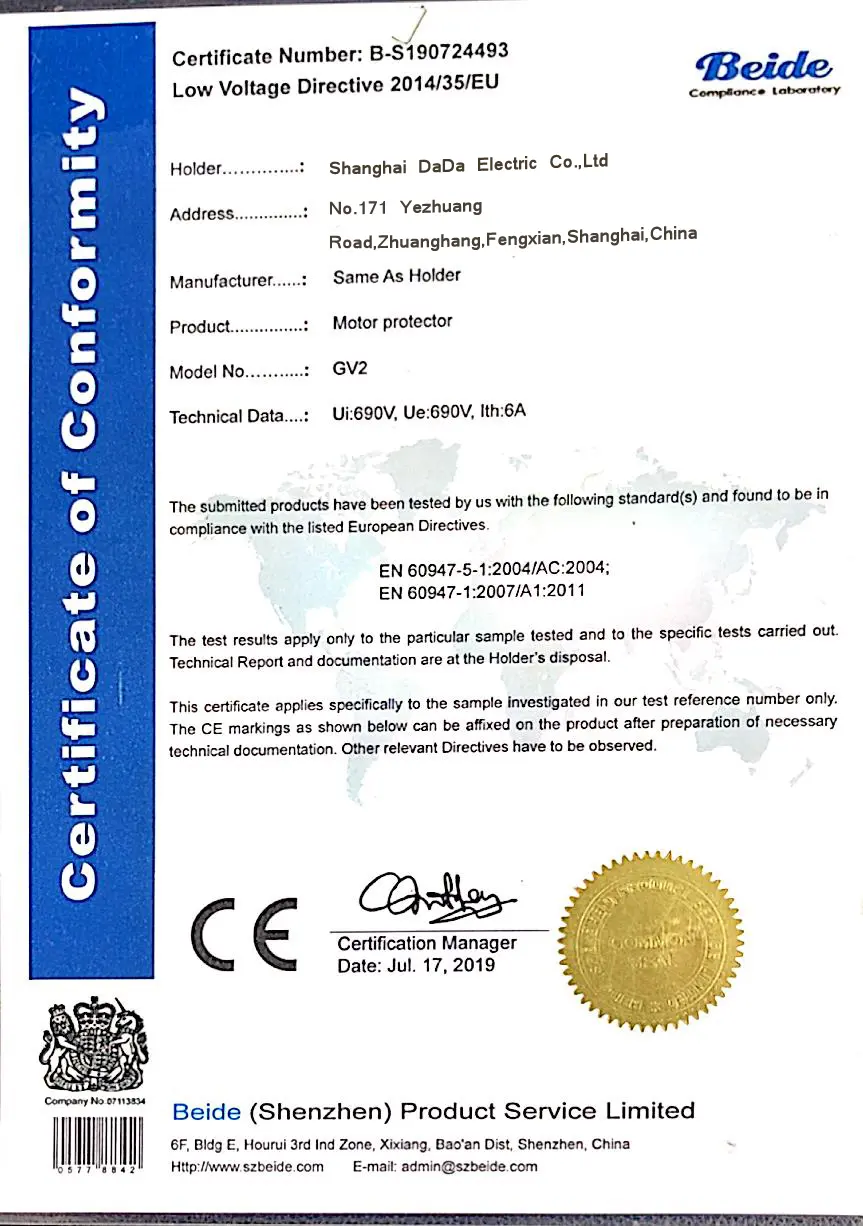

Sertipikasyon: CE

Mga poste: 2P (maayo alang sa single-phase nga mga motor o isip bahin sa 3-phase protection set)

Pagtakda sa Kasamtangang Range: 0.1A - 32A (mapasibo pinaagi sa dial)

Ranggo sa Frame: 32A

Rated Operating Boltahe: 690V AC

Rated Insulation Boltahe (Ui): 690V

Impulse Makasukol sa Boltahe (Uimp): 6000V

Operating Frequency: 50/60Hz

Klase sa Biyahe: 10A (standard para sa mga motor nga pangkinatibuk-ang katuyoan)

Mga Kalihokan sa Proteksyon:

★ Thermal overload nga proteksyon

★ Proteksyon sa short-circuit

★ Phase-loss protection* (*kon gamiton sa 3-pole configuration o coordinated set)

★  Pag-isolate nga function (makita nga break)

★ Built-in nga bayad sa temperatura

Mekanikal nga Kinabuhi: 110,000 ka operasyon

Kinabuhi sa Elektrisidad (AC-3, 400V): 110,000 ka operasyon

Paghugot sa Torque: 1.7 N·m

Uri sa Operasyon: Push-button ON/OFF nga adunay klaro nga timailhan sa biyahe

Pag-mount: 35mm DIN rail

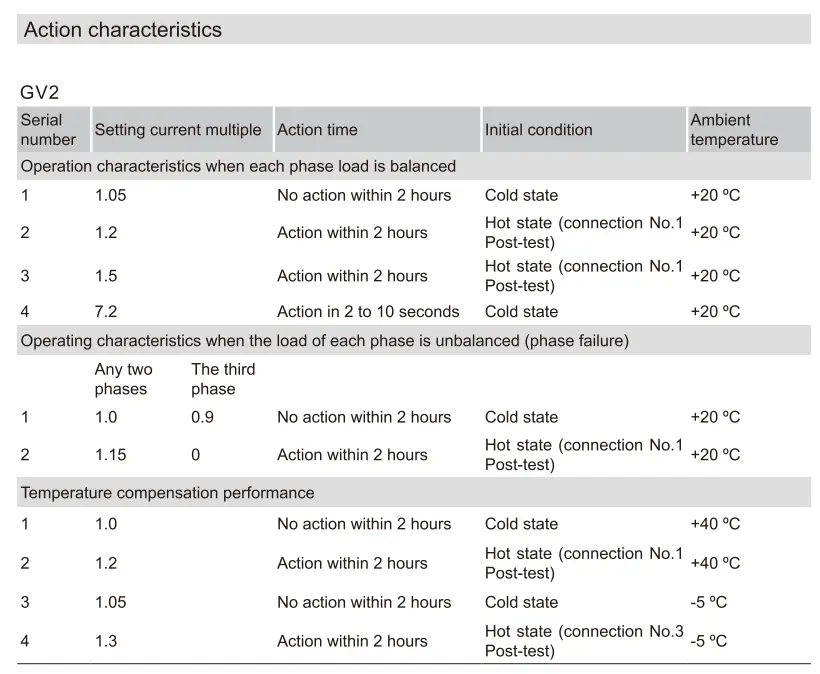

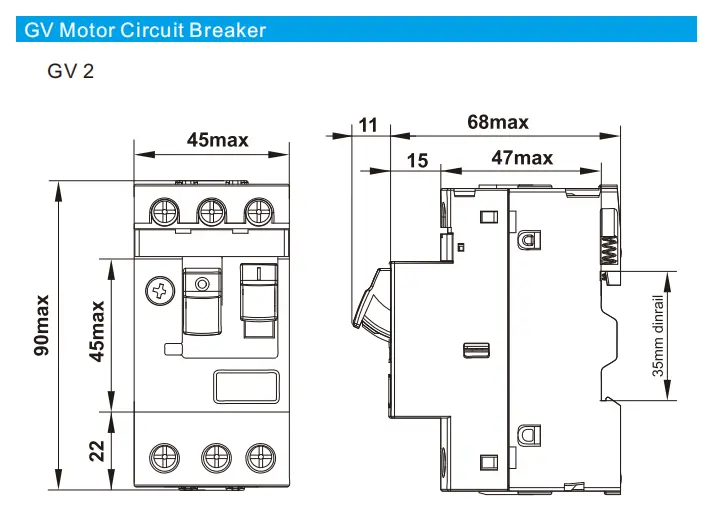

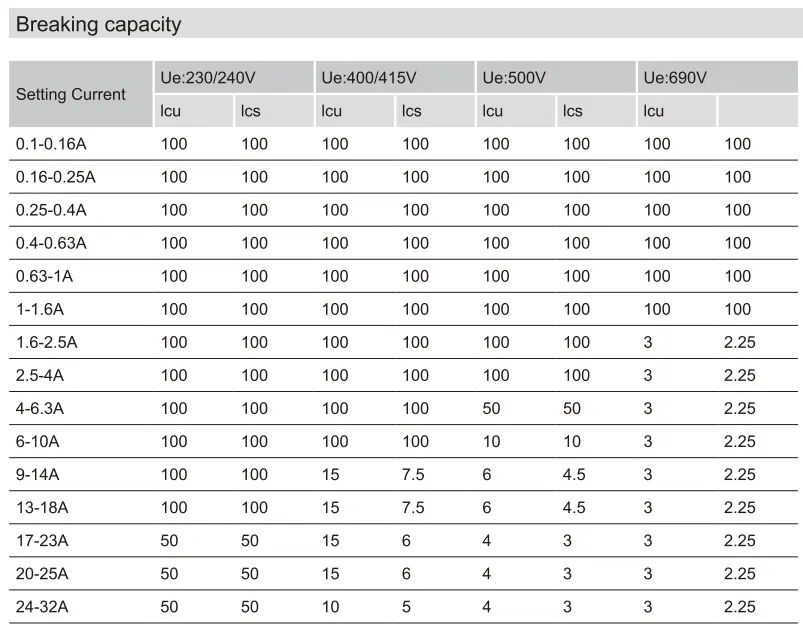

Teknikal nga Data Sheet

Nganong Pilia ang CDADA GV2 2P Motor Protection Circuit Breaker?

★ Tanan-sa-Usa ka Proteksyon sa Motor

Gihiusa ang circuit breaker + thermal overload relay + isolator—wala’y kinahanglan alang sa lahi nga mga sangkap.

★ Katukma ug Kalig-on

Ang mekanismo nga gibayran sa temperatura nagsiguro sa makanunayon nga pag-trip sa walay pagtagad sa mga pagbag-o sa palibot (pananglitan, init nga mga workshop o bugnaw nga mga basement).

★ Taas nga Kalig-on

110,000 ka mekanikal/electrikal nga mga siklo—nga labaw sa daghang mga kakompetensya sa dugay nga kasaligan.

★ 2P nga Disenyo nga Makadaginot sa Luna

Maayo alang sa mga compact control panel, OEM nga makinarya, ug retrofit nga mga proyekto diin ang panel real estate limitado.

★ Bug-os nga Accessory Ecosystem

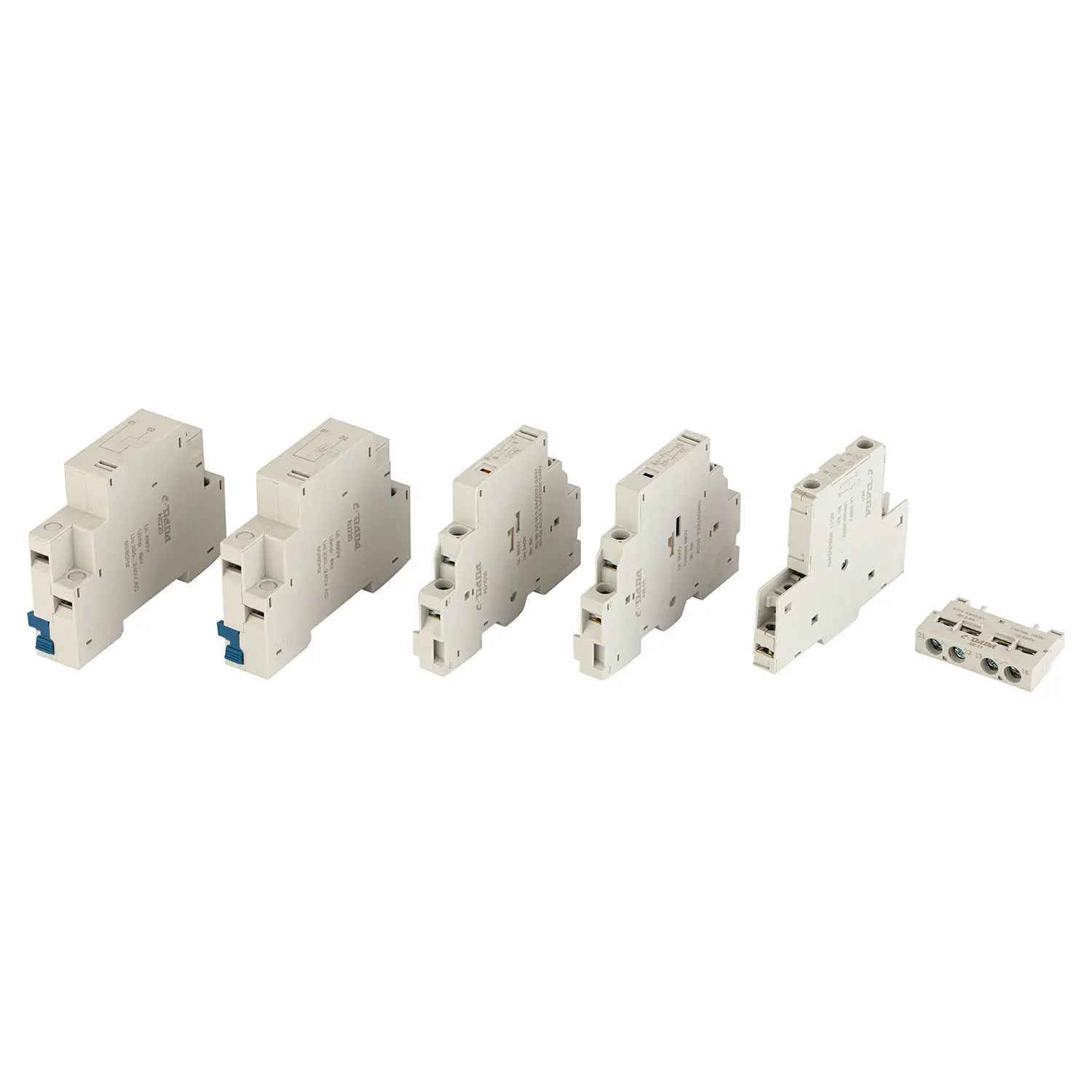

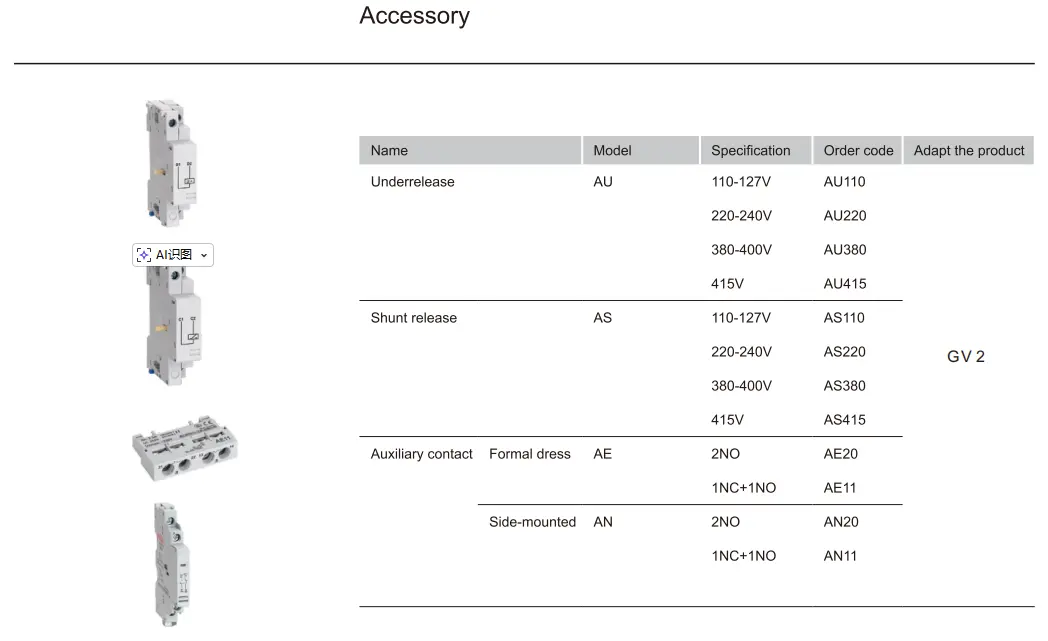

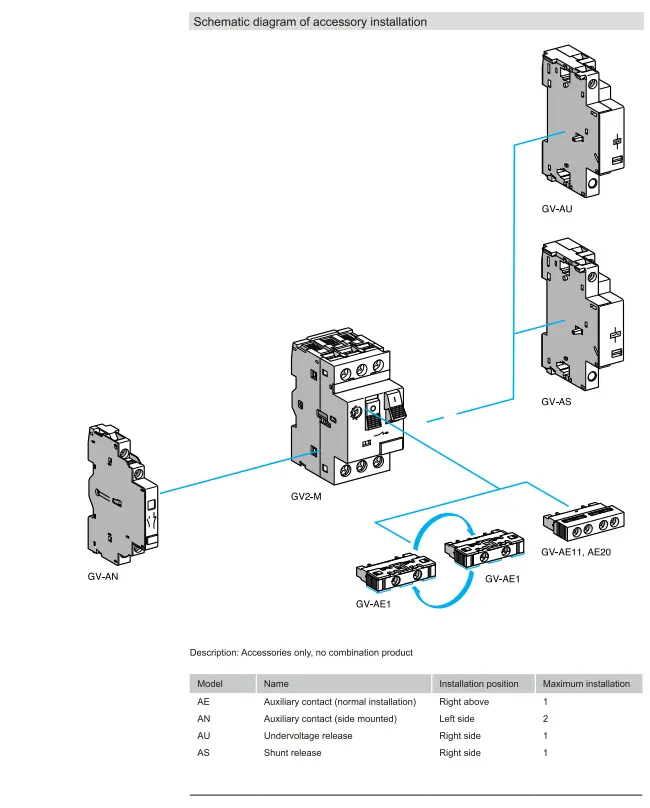

Nagsuporta sa AE (front auxiliary), AN (side auxiliary), AU (undervoltage release), AS (shunt trip)—makapahimo sa remote signaling, auto-shutdown, o PLC integration.

★ Global nga Pagsunod

Gisertipikado sa CE nga adunay 690V nga rating — angay alang sa mga merkado sa Europe, Asyano, Africa, ug Latin America.

★ Ang pagkamakanunayon gisiguro pinaagi sa automated production equipment, standardized operating procedures, higpit nga incoming material inspection, in-process testing, ug final 100% functional testing alang sa kritikal nga mga parameter.

Kinaandan nga mga Aplikasyon

Single-Phase Motors: Mga bomba, mga opener sa pultahan sa garahe, gagmay nga mga compressor

Makinarya sa OEM: Mga makina sa pagputos, kagamitan sa pagproseso sa pagkaon

HVAC Systems: Fan coil units, gagmay nga mga chiller

Automation sa Pagtukod: Mga auxiliary sa elevator, mga kontrol sa bentilasyon

Mga Proyekto sa Retrofit: Pag-ilis sa mga piyus + mga thermal relay nga adunay integrated MPCB

Kanunay nga Gipangutana nga mga Pangutana

Q1: Unsa ang kalainan tali sa usa ka MPCB ug usa ka standard nga circuit breaker?

A1: Usa ka Motor Protection Circuit Breaker (MPCB) sama sa GV2 naghatag:

● Adjustable thermal overload protection (parehas sa motor FLC)

● Magnetic short-circuit nga proteksyon

● Phase-loss detection (sa 3P nga mga bersyon)

● Isolation function

→ Ang mga standard nga MCB nagtanyag lamang og short-circuit ug fixed overload protection—dili motor-optimized.

Q2: Mapanalipdan ba sa usa ka 2P GV2 ang usa ka 3-phase nga motor?

A2: Dili nag-inusara. Alang sa 3-phase nga mga motor, kinahanglan nimo ang tulo ka GV2 units (usa matag hugna) nga magkauban, o mogamit usa ka 3P MPCB. Bisan pa, ang 2P GV2 perpekto alang sa mga single-phase nga motor o control circuit.

Q3: Unsa ang gipasabut sa "Trip Class 10A"?

A3: Gihubit niini kung unsa ka paspas ang pagbiyahe sa breaker ubos sa overload. Ang Class 10A nagpasabot nga mobiyahe kini sulod sa 10 segundos sa 7.2x nga pag-set sa kasamtangan—maayo alang sa standard nga squirrel-cage motor nga walay taas nga start torque.

Q4: Nakabayad ba kini sa temperatura?

A4: Oo nga! Ang bimetallic strip kay thermally compensated, mao nga ang tripping nagpabiling tukma kung na-install sa 0°C bodega o 50°C enclosure.

Q5: Ngano nga gipili ang CDADA GV2 sa ubang mga tatak?

A5: Nagtanyag ang CDADA:

● Tinuod nga sertipikasyon sa CE nga adunay mga taho sa pagsulay

● Automated production → makanunayon nga kalidad & ubos nga depekto nga rate

● Bug-os nga accessory compatibility (AE/AN/AU/AS)

● Competitive pricing para sa OEMs ug distributors

● Paspas nga teknikal nga suporta ug dokumentasyon sa English
