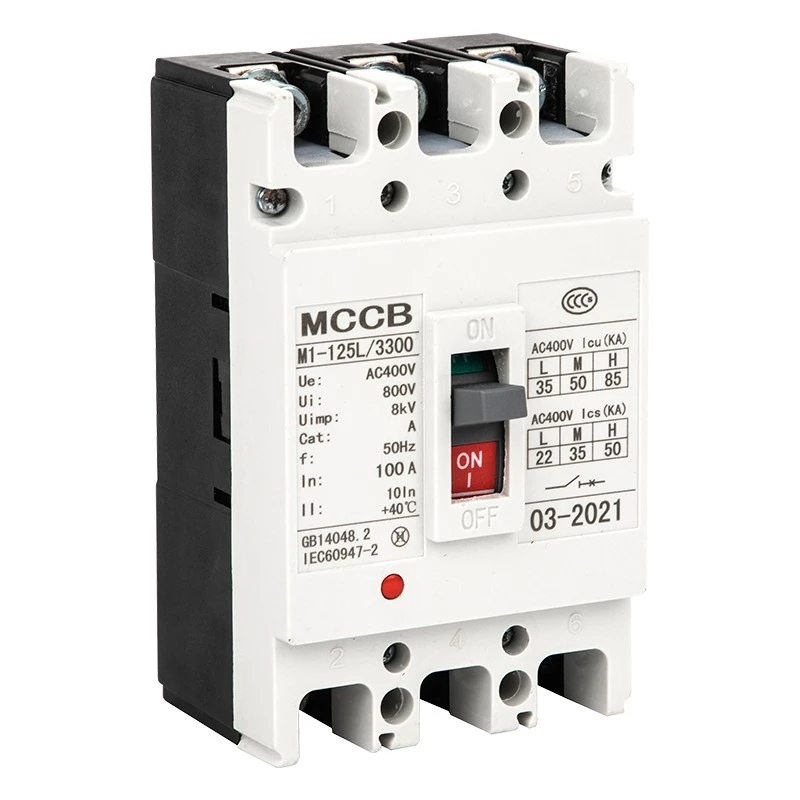

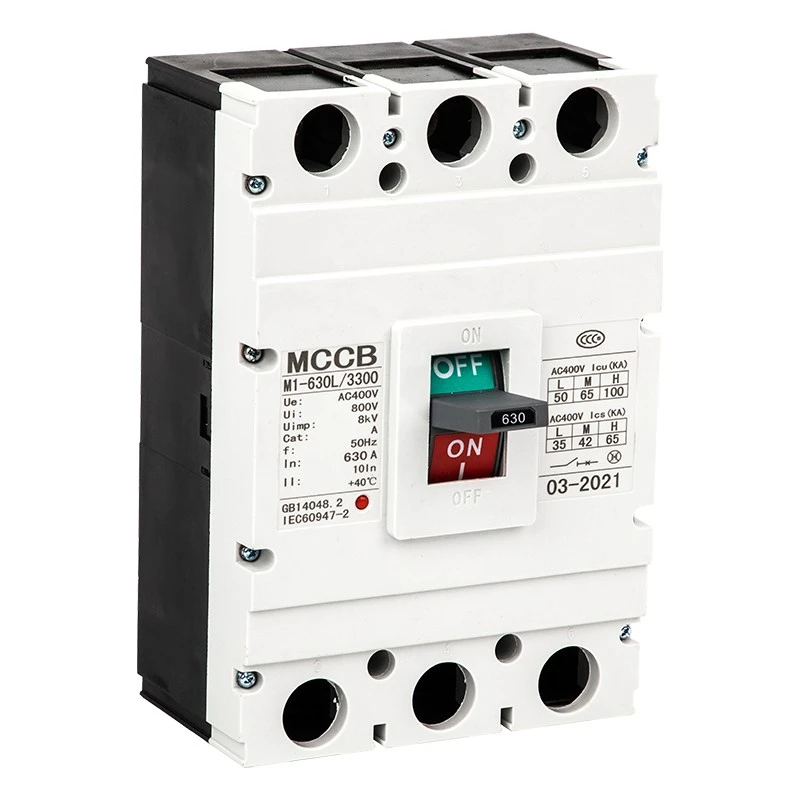

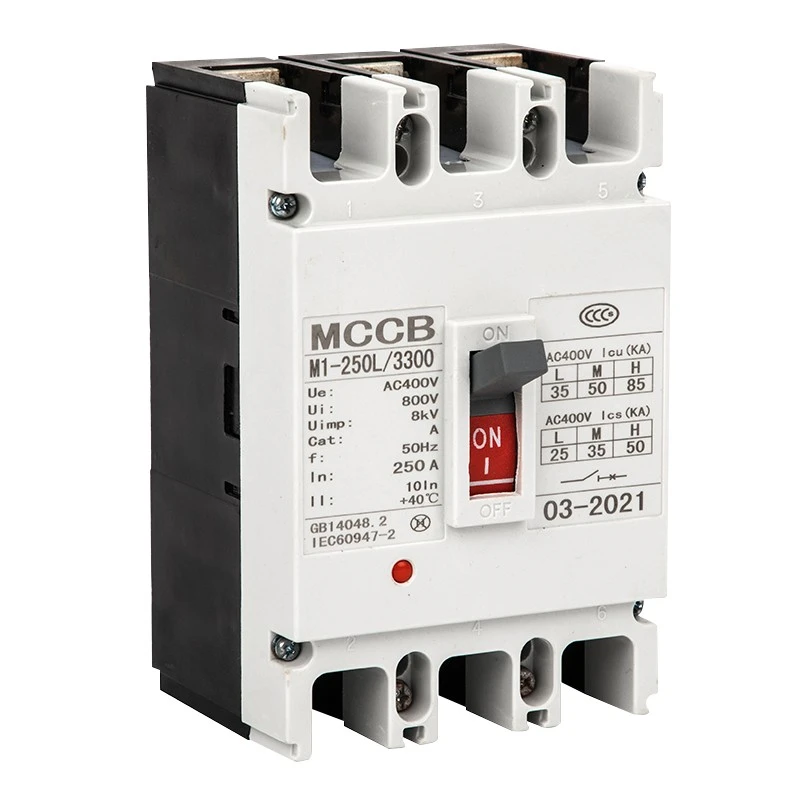

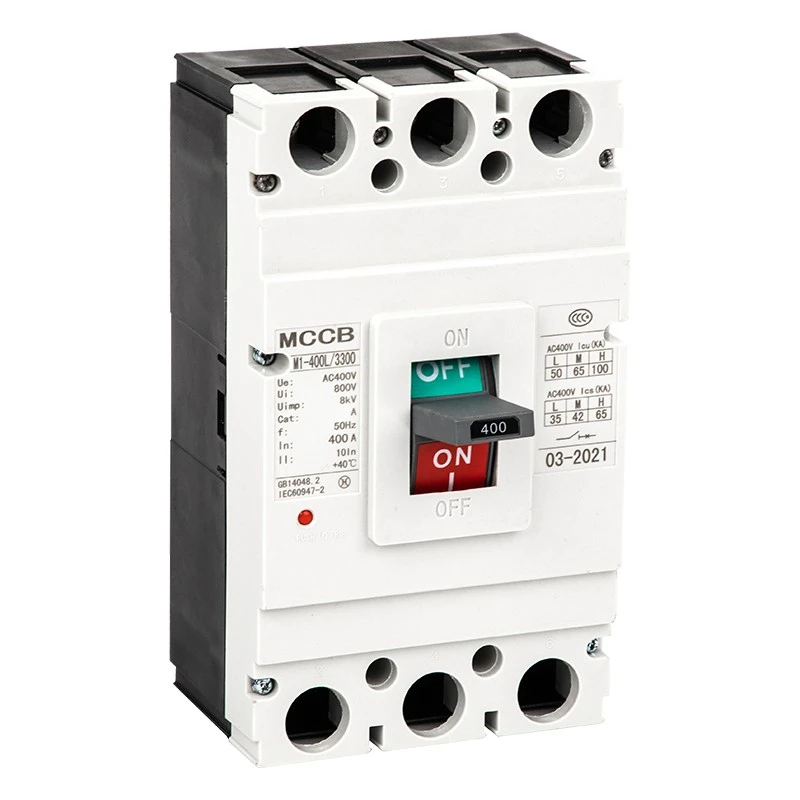

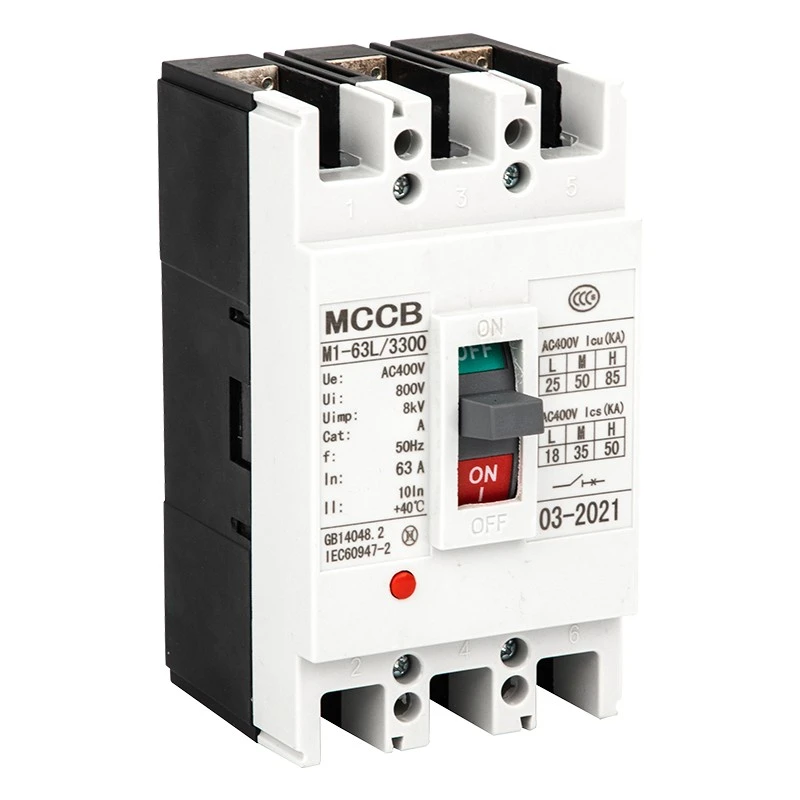

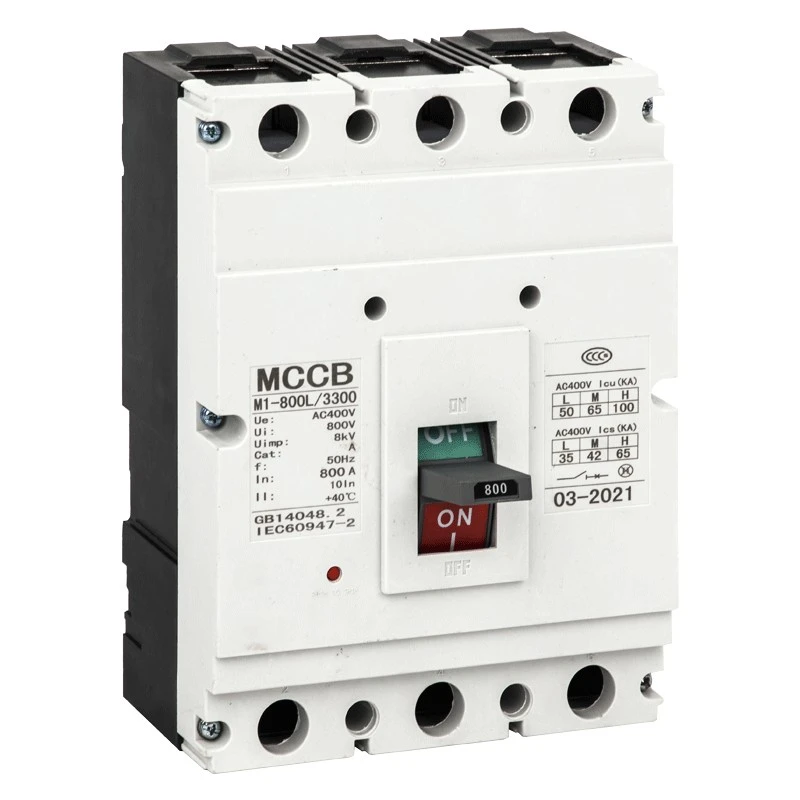

CM1 Gihulma nga Case Circuit Breaker
Model:DAM2 (CM1) Series
Kini nga CDADA CM1 Molded Case Circuit Breaker (MCCB) gitukod alang sa kadaghanan nga pagpamalit, nga adunay sertipikasyon sa IEC60947-2 ug lig-on nga pasundayag alang sa mga sistema sa gahum sa industriya. Ang CM1 MCCB naggamit sa high-strength structure ug kasaligan nga tripping mechanism, sayon i-install ug mamentinar. Gihiusa niini ang intelihenteng panalipod nga adunay lig-on nga disenyo, pagsiguro sa taas nga serbisyo sa kinabuhi sa pag-apod-apod sa kuryente ug bug-at nga aplikasyon sa industriya.
Kini nga serye sa DAM2 (CM1) nga CM1 Molded Case Circuit Breaker usa ka high-performance nga low-voltage protection device nga gihimo sa Shanghai DADA Electric Co., Ltd., usa ka kasaligan nga tiggama ug supplier sa China. Uban sa rated insulation boltahe hangtod sa 800V, rated working boltahe 400V/690V, ug rated kasamtangan gikan sa 63A ngadto sa 1600A, kini kaylap nga gigamit alang sa gahum-apod-apod, sirkito proteksyon, motor control ug dili kanunay switching.
Kini nga serye nagsuporta sa bertikal ug pinahigda nga pag-instalar, nagsunod sa IEC60947-2 nga sumbanan, ug naghatag og kompleto nga overload, short-circuit ug under-voltage nga panalipod alang sa power equipment.
Mga Feature sa Produkto
★ Rated insulation boltahe: 800V; Pagtrabaho nga boltahe: 400V / 690V
★ Kasamtangang sakup: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A
★ Kapasidad sa paglapas: L standard, M medium, H taas nga matang sa paglapas
★ Thermal-magnetic & electromagnetic dual release modes
★ Vertical / horizontal instalasyon, angay alang sa isolation nga paggamit
★ Wide ambient temperatura range: -5 ℃ ~ + 40 ℃
★ Altitude ≤2000m, polusyon degree 3
Mga aplikasyon
Ang CDADA CM1 Molded Case Circuit Breaker kaylap nga gigamit sa industriyal ug sibil nga mga sistema sa pag-apod-apod sa gahum, lakip ang mga pabrika, mga bilding, mga sentro sa datos, mga istasyon sa kuryente, imprastraktura, mekanikal nga kagamitan, ug mga kabinet sa pag-apod-apod sa kuryente. Gigamit usab kini alang sa proteksyon sa motor, pagkakabig sa sirkito, ug luwas nga suplay sa kuryente sa konstruksyon, metalurhiya, petrochemical ug uban pang mga industriya.
Teknikal nga Parameter
★ Mga Sumbanan: IEC60947-2, GB14048.2
★ Kadaghanon: AC 50Hz/60Hz
★ Pole: 1P,2P, 3P, 4P
★ Pagpagawas: Thermal-magnetic (doble), electromagnetic (instantaneous)
★ Diha-diha nga setting: Distribution type 10In±20%; Type sa motor 12In±20%
★ Pag-instalar: Front wiring, likod wiring, plug-in type
★ Operasyon: Manwal, electric operating mekanismo
|
Modelo |
poste |
Gi-rate nga kasamtangan (A) |
Gi-rate naglihok boltahe (V) |
Gi-rate pagbulag boltahe (V) |
Gi-rate nga katapusang short-circuit breaking capacity (Icu) |
Flashover gilay-on (mm) |
||
|
Pagsulay sa boltahe (V) |
Icu (kA) |
Mga ics (kA) |
||||||
|
DAM2L-63 |
3 |
10, 16, 20, 25, 32, 40, 50, 63 |
400 |
500 |
400×1.10 |
25 |
18 |
0 |
|
DAM2M-63 |
3, 4 |
50 |
35 |
|||||
|
DAM2L-100 |
3, 4 |
16, 20, 25, 32, 40, 50, 63, 80, 100 |
400 |
800 |
30 |
22 |
≤50 |
|
|
DAM2M-100 |
2,3,4 |
50 |
35 |
|||||
|
DAM2H-100 |
3 |
85 |
50 |
|||||
|
DAM2L-100 |
3, 4 |
690 |
10 |
5 |
||||
|
DAM2M-100 |
2,3,4 |
20 |
10 |
|||||
|
DAM2L-225 |
3, 4 |
100, 125, 140, 160, 180, 200, 225 |
400 |
800 |
35 |
25 |
||
|
DAM2M-225 |
2,3,4 |
50 |
35 |
|||||
|
DAM2H-225 |
3 |
85 |
50 |
|||||
|
DAM2L-225 |
3, 4 |
690 |
10 |
5 |
||||
|
DAM2M-225 |
2,3,4 |
20 |
10 |
|||||
|
DAM2L-400 |
3 |
225, 250, 315, 350,400 |
400 |
800 |
50 |
35 |
≤100 |
|
|
DAM2M-400 |
3, 4 |
65 |
42 |
|||||
|
DAM2H-400 |
3 |
100 |
65 |
|||||
|
DAM2L-400 |
3 |
690 |
15 |
8 |
||||
|
DAM2M-400 |
3, 4 |
20 |
10 |
|||||
|
DAM2L-630 |
3 |
400,500,630 |
400 |
800 |
50 |
35 |
||
|
DAM2M-630 |
3, 4 |
65 |
42 |
|||||
|
DAM2H-630 |
3 |
100 |
65 |
|||||
|
DAM2L-630 |
3 |
6910 |
15 |
8 |
||||
|
DAM2M-630 |
3, 4 |
20 |
10 |
|||||
|
DAM2M-800 |
3 |
630,700,800 |
400 |
800 |
75 |
50 |
||
|
DAM2H-800 |
3 |
100 |
65 |
|||||
|
DAM2M-800 |
3 |
4690 |
30 |
15 |
||||
|
DAM2-1250 |
3 |
800, 1000, 1250 |
400 |
800 |
85 |
42 |
||
|
DAM2-1250 |
3 |
690 |
25 |
12.5 |
||||
Outline ug Mga Dimensyon sa Pag-instalar
Ang among CM1 MCCB naghatag og kompleto nga dimensyon nga datos alang sa 63A–1600A nga mga modelo, lakip ang atubangan nga mga kable, likod nga mga kable ug plug-in nga tipo. Nagkalainlain nga gidak-on sa frame (63/100/225/400/630/800/1250/1600) ang gipares sa H, H1, H2 nga mga dimensyon para sa standard nga pag-instalar sa kabinete. Ang manual ug electric operating mechanism nga gitas-on gi-standardize usab para sa sayon nga asembliya.
Mga Accessory & Function
Internal nga mga Kagamitan
★ Shunt release: 70%–110% rated boltahe para sa kasaligan nga tripping
★ Ubos-boltahe nga pagpagawas: 35%–70% boltahe drop alang sa awtomatik nga proteksyon
★ Auxiliary contact ug alarm contact: Signal feedback ug fault alarm
★ Pre-paid meter dedikado nga pagpagawas: Paglangan sa tripping 0.5–2s
Panggawas nga mga Kagamitan
★ Manual operating mekanismo
★ Electric (motor) operating mekanismo
★ Phase separator, mounting screws, busbars kits

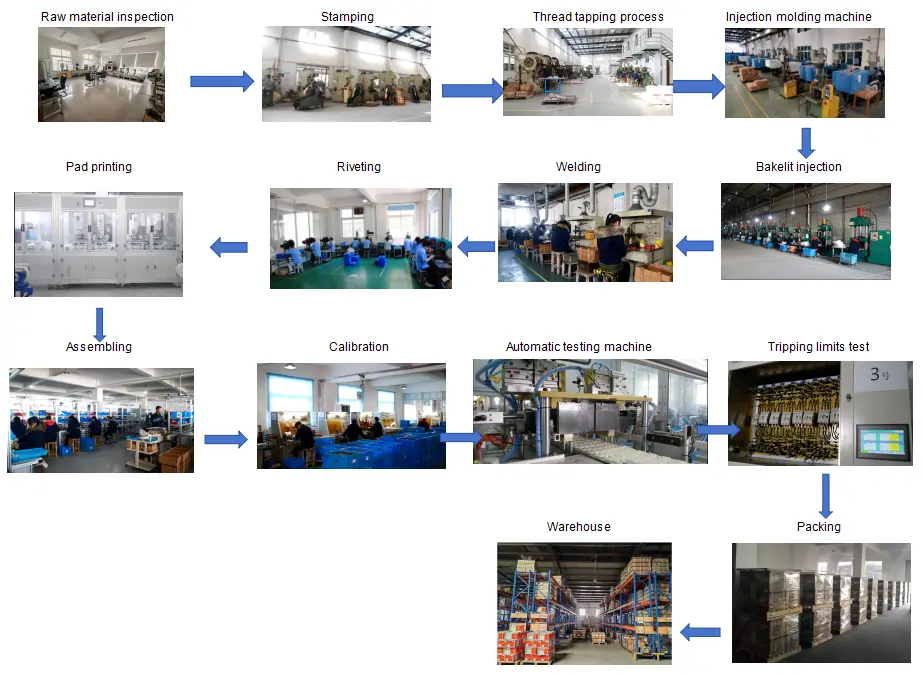

Pag-agos sa Pagkontrol sa Kalidad
Pag-inspeksyon sa hilaw nga materyal → Pagproseso sa produksiyon → Linya sa asembliya → Pagsulay sa kinaiya sa biyahe → Pagsulay sa pagtaas sa temperatura → Pagsulay sa short-circuit → Pagsulay sa pagkatigulang → Pagsusi sa hitsura ug dimensyon → Pagputos → Katapusan nga pagsusi sa wala pa ipadala

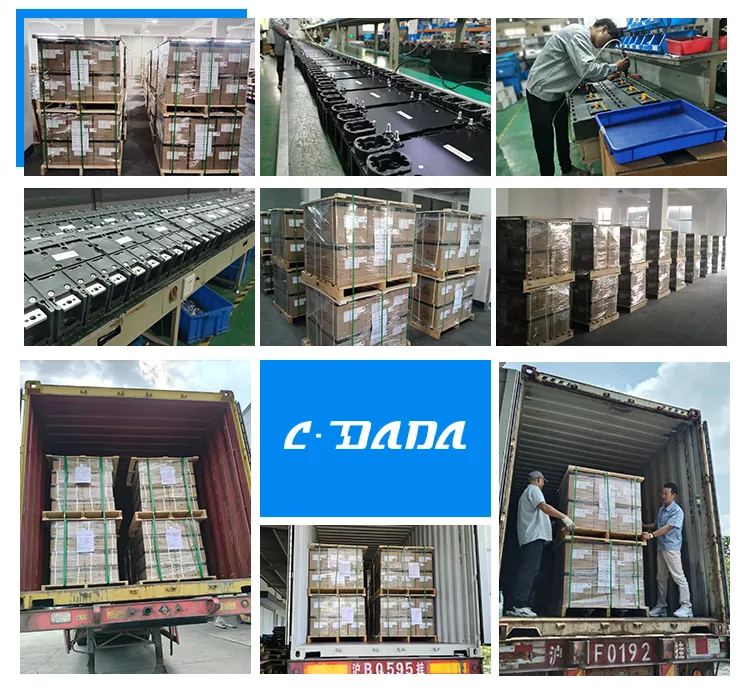

Pagputos ug Pagpadala
★ Standard export karton + kahoy nga pallet alang sa luwas nga transportasyon
★ Label: modelo, kasamtangan, poste, gidaghanon, sertipiko
★ Angay alang sa dagat, hangin ug yuta logistics
Mga Sertipikasyon
IEC60947-2, GB14048.2, CE, CB, ROHS ug uban pang internasyonal nga pag-apruba.

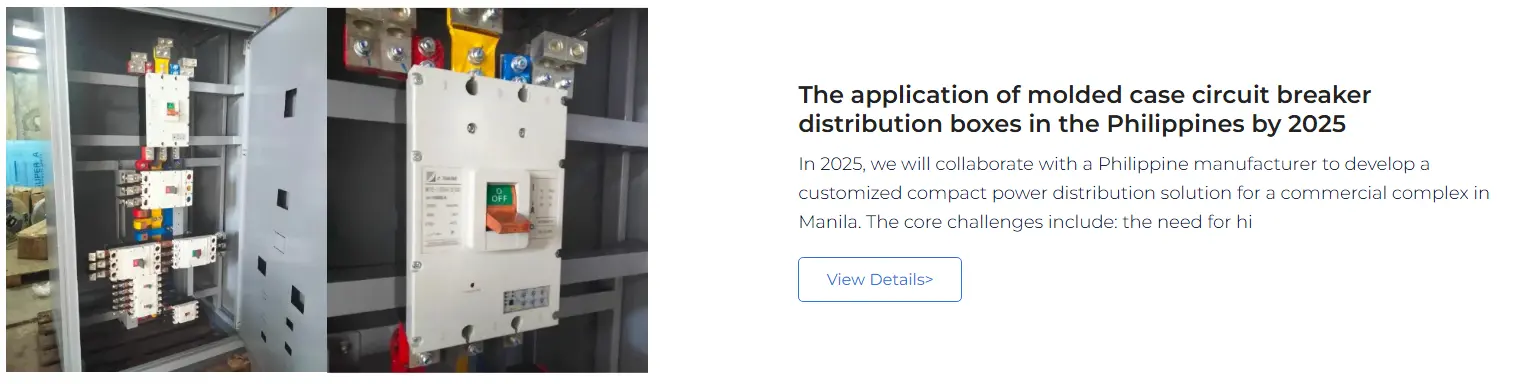

Mga Kaso sa Kooperasyon sa Kustomer
Ang serye sa CDADA DAM2 nga MCCB gihatag sa mga kustomer sa kalibutan, lakip ang mga integrator sa sistema sa pag-apod-apod sa kuryente, mga tiggama sa kagamitan sa industriya, pabrika sa switchgear, mga kontraktor sa konstruksyon ug mga tatak sa OEM sa Europe, Southeast Asia, Middle East, Africa ug South America. Naghatag kami og lig-on nga suplay sa kadaghanan ug gipahiangay nga mga solusyon alang sa dugay nga mga kauban.
