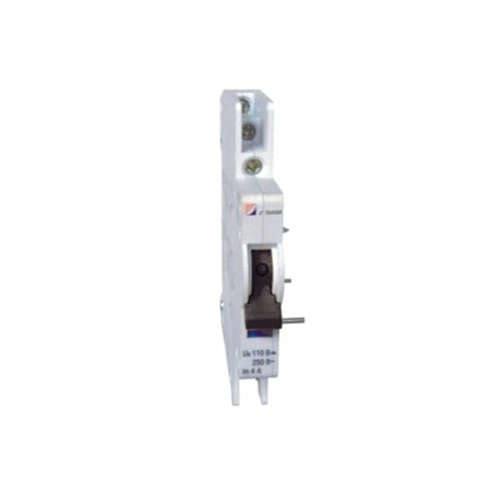

MCB Alarm ug Auxiliary Contact

Ang CDADA usa ka tiggama ug tigsuplay nga adunay 40+ ka tuig nga kasinatian, nakakita kami daghang mga proyekto diin ang mga operator sa panel makalimtan ang usa ka tripped breaker-hangtod ulahi na ang tanan. Mao nga among gidesinyo ang CDADA MCB Alarm ug Auxiliary Contact (DAB7-FL): usa ka maalamon, makadaginot nga solusyon nga naghatag kanimo og duha ka kritikal nga signal sa usa ka module—breaker position (ON/OFF) ug trip reason (overload/short-circuit).

Among Tambag: Kung ang imong sistema sa pagkontrol kinahanglan nga mailhan tali sa usa ka manual off ug usa ka sayup nga pagbiyahe, kini ang aksesorya nga kinahanglan nimong itakda. Ang kasagaran nga mga kontak sa auxiliary lamang dili makasulti sa kalainan—apan ang atoa makahimo.

Dual-Function Design: Usa ka Module, Duha ka Signal

Ang CDADA MCB Alarm & Auxiliary Contact adunay duha ka independyenteng mga kontak sa pagbalhin nga adunay usa ka batid nga mekanikal nga tigpili:

★ Yellow indicator sa “A”: Ang duha ka contacts naglihok isip auxiliary contacts → signal MCB ON/OFF state

★ Yellow indicator sa “AL”:

★ Wala nga kontak = Auxiliary (ON/OFF status)

★ Tuo nga kontak = Alarm (ma-aktibo lang kung ang MCB mobiyahe tungod sa sayup)

★ Kini nagpasabot nga mahimo nimo nga wire:

★ Usa ka berde nga suga aron ipakita ang "pag-on"

★ Usa ka pula nga suga o PLC input aron ma-trigger ang "fault alarm"

★ Tanan gikan sa usa ka add-on nga module sa imong DAB7-63 MCB.

Teknikal nga mga Detalye

Importante: Kini nga accessory dili mahimong gamiton nga mag-inusara—kini kinahanglan nga i-mount direkta sa usa ka DAB7-63 MCB.

Giya sa Pag-instalar (Gikan sa Among Field Engineers)

★ Sunda kini nga mga lakang alang sa luwas, kasaligan nga operasyon:

★ I-power OFF ang sirkito sa dili pa i-install.

★ I-slide ang DAB7-FL module ngadto sa wala nga bahin sa DAB7-63 MCB hangtud nga kini mo-click.

★ Secure sa gilakip nga double-sided tape (para sa vibration resistance).

★ Ikonektar ang mga wire sa 4 ka terminal (2 kada contact group):

★ Gamita ang wala nga pares para sa auxiliary (status)

★ Gamita ang hustong pares para sa alarma (pag-detect sa biyahe)

★ Ibutang ang yellow nga tigpili sa "AL" kung kinahanglan nimo ang pagpaandar sa alarma sa sayup.

★ Pagsulay: Manwal nga biyahe ang MCB—ang kontak lang sa alarma ang kinahanglang magbag-o sa kahimtang atol sa usa ka fault trip.

★ Sugyot sa Pro: Klaro ang label sa imong mga wire! Daghang mga technician ang naglibog sa auxiliary vs. alarm signal sa panahon sa pag-commissioning.

Kanus-a Nimo Kinahanglang Gamiton Kini Imbes sa Usa ka Standard nga Auxiliary Contact?

Kasagaran nga mga Aplikasyon:

★ Data center PDU monitoring

★ Solar combiner nga mga kahon

★ Industrial control panel

★ Building management systems (BMS)

★ Elevator o HVAC safety circuits

Kanunay nga Gipangutana nga mga Pangutana

Q1: Magamit ba nako kini sa dili CDADA MCBs?

A1: Dili. Ang DAB7-FL kay mechanically ug dimensional nga gidisenyo para lang sa CDADA DAB7-63 breakers. Dili kini mohaum sa Schneider, ABB, o Siemens MCBs.

Q2: Giunsa ang pagkontak sa alarma sa aktuwal nga pagtrabaho?

A2: Sulod sa MCB, lahi ang paglihok sa mekanismo sa trip latch atol sa thermal/magnetic fault trip kumpara sa manual switch-off. Ang DAB7-FL nakamatikod niining mekanikal nga kalainan ug nagpalihok sa kontak sa alarma lamang sa panahon sa tinuod nga mga sayup.

Q3: Kinahanglan ba nako ang duha nga mga kontak nga naka-wire?

A3: Dili kinahanglan. Mahimo nimong gamiton ang auxiliary, ang alarma lang, o ang duha—depende sa imong control logic. Ang module naghatag kanimo og pagka-flexible.

Q4: Angay ba kini alang sa DC solar nga mga aplikasyon?

A4: Oo nga! Uban sa DC-12 nga rating nga 110V/0.5A, kini maayo alang sa solar string monitoring diin kinahanglan nimo nga makit-an ang mga sayup sa PV array sa layo.

Q5: Nganong pilion ang CDADA kay sa generic nga mga tatak?

A5: Tungod kay kami nagtanyag:

● Tinuod nga sayop nga diskriminasyon (dili lang position sensing)

● Seamless integration sa DAB7 MCBs—walay adapter plates

● Gisulayan sa pabrika nga mekanikal nga pagdugtong - walay pagdula o wala nga mga signal

● Klaro nga visual indicator (yellow flag) para sa field verification

● Global certifications (CE, CB, RoHS) para sa walay problema nga mga proyekto

Katapusan nga Nota gikan sa CDADA R&D

Sa modernong mga sistema sa elektrisidad, ang 'on / off' dili igo-kinahanglan nimo ang salabutan. Ang among MCB Alarm & Auxiliary Contact naghimo sa usa ka yano nga breaker nga usa ka diagnostic node, nga nagtabang kanimo sa paghimo sa mas maalamon, mas luwas nga mga panel. Ug tungod kay gihimo kini sa parehas nga team nga nagdesinyo sa MCB, nakakuha ka hingpit nga synergy — wala’y pagtag-an. ” — CDADA Product Development Team

Andam na sa pag-order? Nagtanyag kami:

● Daghang diskwento alang sa mga tigtukod sa panel

● Pre-assembled MCB + DAB7-FL units (pagluwas sa labor)

● Libre nga wiring diagrams & PLC logic examples
