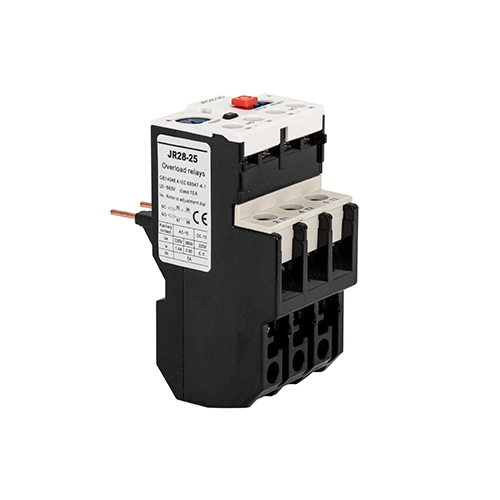

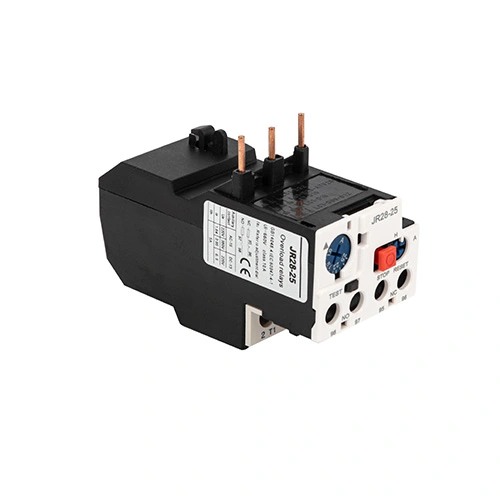

JR28 Thermal Overload Relay

Panalipdi ang imong mga motor gamit ang JR28 Thermal Overload Relay, usa ka lig-on ug intelihente nga solusyon sa pagpanalipod nga gihimo sa CDADA, usa ka kasaligan nga tiggama sa China. Gidisenyo alang sa seamless integration sa CDADA D-series contactors (D9 to D150), ang JR28 relay naghatag og komprehensibong depensa batok sa:

● Sobra nga karga

● Phase failure (pagkawala sa usa ka hugna)

● Taas nga oras sa pagsugod sa motor

● Dugay nga paghunong sa rotor

Uban sa usa ka halapad nga adjustable kasamtangan nga range gikan sa 0.1A ngadto sa 140A, ang JR28 nga serye naglangkob sa mga aplikasyon gikan sa gagmay nga mga fan ngadto sa dako nga industriya nga mga bomba ug mga compressor. Nagpakita kini usa ka buton sa pagsulay alang sa pag-verify sa kontrol sa sirkito, usa ka tin-aw nga indikasyon sa pagbiyahe, manual o awtomatiko nga pagpili sa pag-reset, ug usa ka sealable nga tabon aron malikayan ang dili awtorisado nga mga pagbag-o. Gitukod sa napamatud-an nga bimetallic thermal nga teknolohiya ug nahiuyon sa IEC 60947-4-1, ang CDADA JR28 nagsiguro nga kasaligan, mahigalaon sa pagmentinar nga proteksyon sa motor sa lisud nga mga palibot sa tibuuk kalibutan.

Pangunang Detalye

Serye: JR28 Thermal Overload Relay

Brand: CDADA | Manufacturer: Shanghai DADA Electric CO.,LTD

Pagkaangay: Gidisenyo alang sa D9, D12, D18 ... hangtod sa D150 contactors (LC1-D/F series)

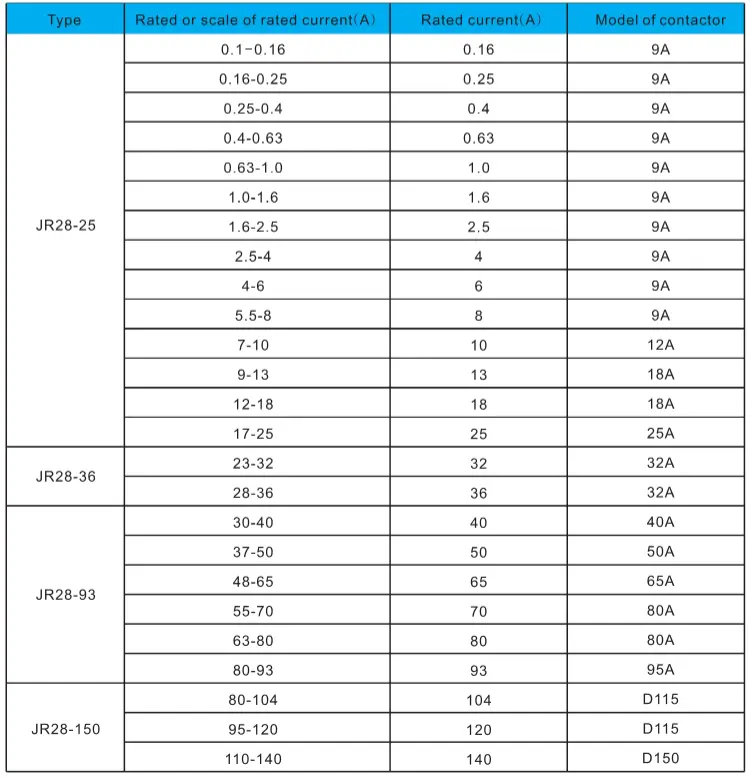

Rated Current Range: 0.1A – 140A (daghang modelo: JR28-25, JR28-36, JR28-93, JR28-150, ug uban pa)

Mga poste: 3-pole (momonitor sa tanang hugna para sa imbalance)

Mga Kalihokan sa Proteksyon:

★ Thermal overload

★ Phase failure detection

★ taas nga pagsugod sa panahon monitoring

★ Proteksyon sa stall sa rotor

Reset Mode: Manwal o Awtomatiko (pinaagi sa selector switch)

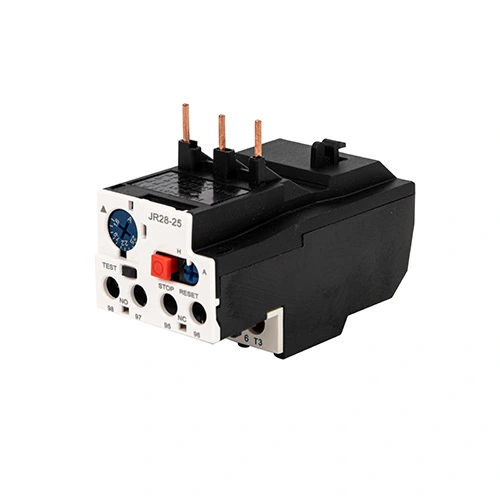

Button sa Pagsulay: Nag-simulate sa biyahe—gi-aktibo ang NO ug NC nga auxiliary contact

Stop Button: Gibuksan ang kontak sa NC lamang (para sa emergency signaling)

Trip Indicator: Ang biswal nga bandila nagpakita sa tripped status

Pagbutang Lock: Ang tabon mahimong ma-sealed alang sa tamper-proof nga operasyon

Auxiliary Contacts: Standard 1NO + 1NC (alang sa mga alarma, PLC feedback, o interlocks)

Pag-mount: Pag-snap-on nga disenyo direkta ngadto sa compatible CDADA contactors

Sertipikasyon: Nagsunod sa IEC/EN 60947-4-1 (magamit ang dokumentasyon sa CE)

Nganong Pilia ang CDADA JR28 Thermal Overload Relay?

★  Lapad nga Kasamtangang Sakop

Gikan sa 0.1A hangtod sa 140A—nagsuporta sa tanan gikan sa fractional HP motors hangtod sa 110kW+ industrial drive.

★ Bug-os nga Pagkaangay sa D-Series Contactors

Gidisenyo nga mohaum sa D9 hangtod sa D150-nagsiguro sa hingpit nga mekanikal ug thermal nga koordinasyon.

★ Advanced Diagnostic Features

★ TEST button nagpamatuod sa pagkontrolar sa mga wiring nga walay power interruption

★ STOP nga buton makapahimo sa eksternal nga pagsenyas

★ Trip indicator nagpadali sa pag-troubleshoot

★ Pagkakasaligan sa Industrial-Grade

Tinuod nga bimetallic thermal mechanism (dili electronic)—immune sa EMI, boltahe nga spike, ug software faults.

★ Kaluwasan ug Pagsunod Andam

Ang sealable nga tabon nagtagbo sa ISO, CE, ug mga kinahanglanon sa pag-audit sa pabrika alang sa mga naka-lock nga setting.

★ Proteksyon nga Epektibo sa Gasto

Gipugngan ang pagkasunog sa motor, gipakunhod ang oras sa pag-undang, ug gipalugway ang kinabuhi sa kagamitan-maayo alang sa mga OEM ug mga integrator sa sistema.

★ Ang mga detalye sa pagputos lainlain sa produkto. Gihatag namon kini nga kasayuran sa among mga kinutlo ug mga lista sa pagputos. Ang mga standard nga karton sa eksport gidisenyo alang sa kamalaumon nga palletization ug pagkarga sa sudlanan.

Kinaandan nga mga Aplikasyon

★ Motor Starter Assemblies: Gipares sa mga contactor alang sa mga bomba, mga fan, mga conveyor

★ HVAC Systems: Mga chiller, cooling tower, air handler

★ Tubig ug Wastewater: Submersible ug centrifugal pumps

★ Paggama: Mga mixer, extruder, linya sa pagputos

★ Pagmina ug Pagtukod: Mga crusher, hoist, bentilasyon nga mga fan

Kanunay nga Gipangutana nga mga Pangutana

Q1: Unsa ang kalainan tali sa JR28 ug LRD series?

A1: Ang duha kay thermal overload relays gikan sa CDADA. Ang serye sa JR28 nagsuporta sa mas taas nga mga sulog (hangtod sa 140A) ug gidisenyo alang sa mas dagkong mga contactor (hangtod sa D150), samtang ang LRD kasagarang naglangkob sa mas ubos nga mga han-ay (hangtod sa ～104A). Sa pag-andar, nagtanyag sila parehas nga proteksyon-apan ang JR28 gi-optimize alang sa bug-at nga katungdanan nga paggamit sa industriya.

Q2: Mahimo ba nako gamiton ang JR28 Thermal Overload Relay sa mga non-CDADA contactors?

A2: Samtang posible sa pipila ka mga kaso, ang labing maayo nga performance ug suporta sa warranty nagkinahanglan sa pagpares sa CDADA D-series contactors (D9–D150). Ang mekanikal nga pagkahaom, pagkawala sa kainit, ug mga kurba sa koordinasyon gipamatud-an isip usa ka sistema.

Q3: Sa unsa nga paagi nga ang bahin sa kapakyasan sa pagpanalipod sa buhat sa JR28?

A3: Kung nawala ang usa ka hugna, ang nahabilin nga duha ka konduktor nagdala sa dili balanse nga agos, hinungdan sa asymmetric nga pagpainit sa bimetallic strips. Ang JR28 nakamatikod niini nga imbalance ug mas paspas nga mobiyahe kaysa ubos sa normal nga overload, nga makapugong sa motor winding damage.

Q4: Mas luwas ba ang manual reset kaysa auto reset?

A4: Oo—alang sa mga kritikal nga sistema. Ang manual reset nagpugos sa usa ka operator sa pagsusi ug paghawan sa sayup sa dili pa magsugod pag-usab. Ang pag-reset sa awto angay alang sa wala maatiman o hilit nga kagamitan diin ang pagpadayon giuna (pananglitan, mga cooling pump).

Q5: Ngano nga gipili ang CDADA JR28 kaysa mga global nga tatak?

A5: Nagtanyag ang CDADA:

● Tinuod nga thermal differential nga mekanismo nga adunay taas nga katukma

● Bug-os nga pagkaangay sa D9–D150 contactors—pagkakasaligan sa plug-and-play

● Pagsulay, paghunong, pag-reset, ug pag-seal sa mga function sa usa ka compact unit

● Competitive pricing nga adunay CE-compliant nga kalidad

● Paspas nga teknikal nga suporta ug Ingles nga dokumentasyon para sa global nga mga kustomer
