Electromagnetic Residual Current Circuit Breaker

Para sa mission-critical safety diin ang kasaligan dili magdepende sa external power, pilia ang CDADA Electromagnetic Residual Current Circuit Breaker (RCCB). Gi-engineered sa Shanghai DADA Electric CO., LTD ngadto sa IEC 61008-1 nga mga sukdanan, kining puro electromagnetic RCCB naglihok nga walay bisan unsang electronic circuitry o auxiliary nga boltahe—nga naghimo niini nga immune sa pag-usab-usab sa kuryente, pagdagsang, o pagkawala sa neutral.

Anaa sa 2P (1+N) ug 4P (3+N) nga mga kumpigurasyon nga adunay rate nga mga sulog gikan sa 16A hangtod 100A ug mga pagkasensitibo sa 10mA, 30mA, o 100mA, naghatud kini nga dili luwas nga proteksyon sa sayup sa yuta sa nahugawan, taas nga humidity, o dili lig-on nga mga palibot sa grid.

Uban sa 6kA conditional short-circuit rating, flame-retardant imported housing, ug contact position indicator, ang CDADA electromagnetic RCCB gisaligan sa industriyal nga mga dapit, rural nga imprastraktura, ug export panels diin ang hingpit nga mekanikal nga kasaligan ang labing importante.

Pangunang Detalye

Type: Electromagnetic RCCB (Walay electronics, walay gikinahanglan nga auxiliary power)

Sumbanan: IEC 61008-1

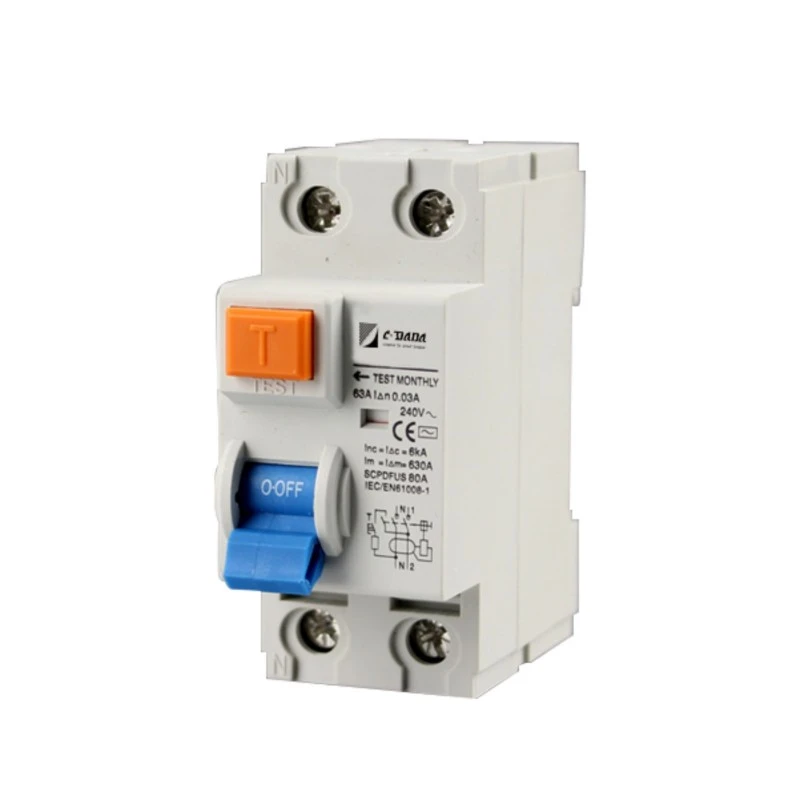

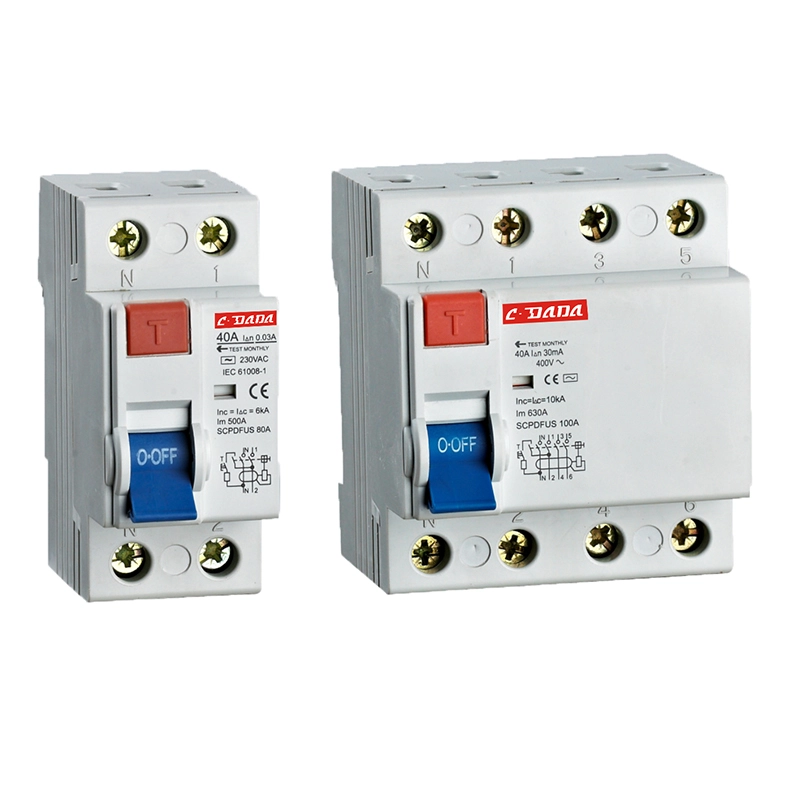

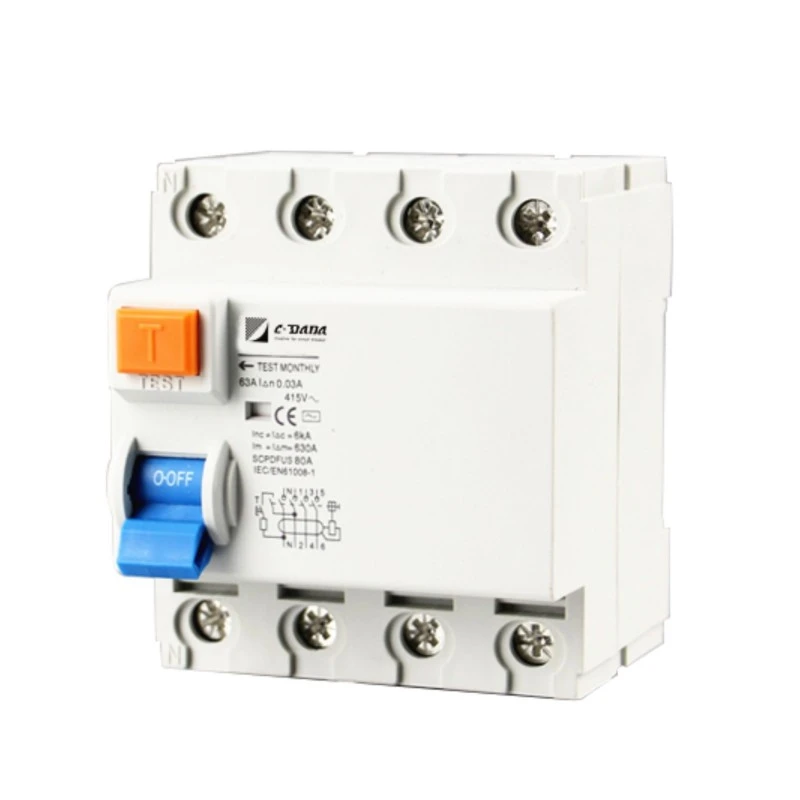

Mga poste: 2P (1+N) o 4P (3+N)

Rated Current (In): 16A, 25A, 32A, 40A, 63A, 80A, 100A

Rated nga Boltahe:

2P: 240V AC

4P: 240/415V AC

Pagkasensitibo (I△n): 10mA, 30mA, 100mA

Non-Tripping Current: 0.5 × I△n

Oras sa Biyahe sa I△n: ≤ 0.1 segundos

Paghimo ug Pagbungkag nga Kapasidad (I₄m):

500A (Sa ≤ 40A)

630A (Sa ≥ 63A)

Conditional Short-Circuit Current (Inc): 6kA

Impulse Makasukol sa Boltahe (Uimp): 6000V

Degree sa Proteksyon: IP20

Pag-mount: 35mm DIN rail, 45mm gilapdon

Mga terminal: Pin type, nagsuporta sa mga kable hangtod sa 35mm²

Balay: Dili makasugakod sa siga, dili makasugakod sa kainit, mapamatud-an sa epekto nga imported nga plastik

Operating Temp: Angay alang sa hugaw/mapintas nga palibot

Visual Indicator: Indikasyon sa kondisyon sa contactor (gipakita ang ON / OFF nga estado)

Mekanismo sa Biyahe: Purong electromagnetic release - nagtrabaho bisan walay boltahe sa linya

Nganong Pilia ang CDADA Electromagnetic RCCB?

★ Zero Dependency sa Supply Voltage

Dili sama sa mga electronic RCCBs, ang Electromagnetic Residual Current Circuit Breaker wala magkinahanglan og auxiliary power—masaligon ang mga biyahe bisan kung nabuak ang neutral, nahugno ang boltahe, o sa panahon sa blackout.

★ Dili hitupngan nga Kasaligan sa Mapintas nga Kondisyon

Ang espesyal nga disenyo sa terminal ug mga high-grade nga materyales nagsiguro sa lig-on nga pasundayag sa abogon, humid, o makadaut nga mga palibot-maayo alang sa mga uma, tunnel, ug mga kabinet sa gawas.

★ Kinaandan nga Fail-Safe Design

Walay semiconductors = walay pagkatigulang, walay software glitches, walay EMI sensitivity. Mechanical-magnetic physics lang—napamatud-an sa mga dekada.

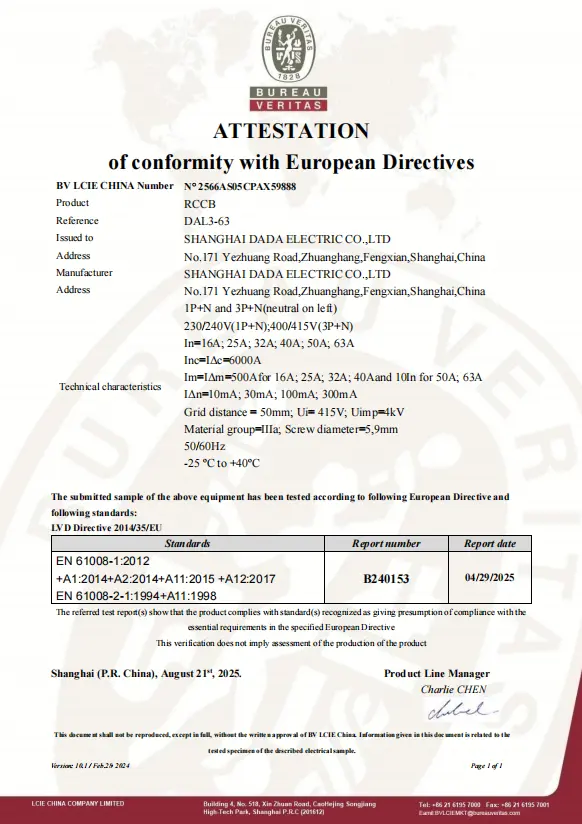

★ Kinatibuk-ang Pagsunod sa Sumbanan

Hingpit nga nagsunod sa IEC 61008-1, angay alang sa internasyonal nga mga proyekto nga nanginahanglan lig-on, wala’y pagmentinar nga proteksyon.

★ Tin-aw nga Operational Feedback

Gitugotan sa built-in nga indikasyon sa posisyon sa pagkontak ang dali nga pagkumpirma sa biswal-kritikal alang sa mga pag-audit sa kaluwasan ug pagpadayon.

★ Samtang nagtahod sa kompidensyal sa kliyente, nagserbisyo kami sa daghang mga distributor ug mga kasosyo sa OEM sa tibuuk kalibutan nga nagsuplay sa mga dagkong proyekto ug lokal nga merkado.

★ Ang among mga sales ug engineering team naningkamot sa pagtubag sa tanang teknikal nga pangutana sulod sa 24 ka oras sa pagtrabaho.

Kinaandan nga mga Aplikasyon

Rural Electrification: Mga lugar nga adunay dili lig-on o huyang nga mga grids

Mga Tanum sa Industriya: Taas nga EMI nga palibot (mga welder, motor)

Tunnels & Mines: Umog, hugaw nga kahimtang

Mga Sistema sa Pag-backup: Diin dili magarantiya ang neyutral nga integridad

Export Panels: Para sa mga merkado nga nangayo ug puro electromagnetic nga kasaligan (pananglitan, mga bahin sa Africa, Middle East, Southeast Asia)

Kanunay nga Gipangutana nga mga Pangutana (FAQ)

Q1: Unsa ang kalainan tali sa Type A ug Type AC RCDs? A1:

● Type AC: Makita ra ang hapsay nga sinusoidal AC leakage (pananglitan, gikan sa mga sayup sa heater).

● Type A: Nakamatikod sa AC + pulsating DC leakage (pananglitan, gikan sa mga charger sa telepono, mga drayber sa LED, mga washing machine). → Type A ang gikinahanglan sa modernong mga instalasyon nga adunay electronic load. Ang CDADA nagtanyag sa duha ka matang—kumpirmahi ang imong mga panginahanglanon sa aplikasyon.

Q2: Unsa ang kalainan tali sa electronic ug electromagnetic RCCBs?

Feature	Elektronikong RCCB	Electromagnetic RCCB
Gikinahanglan ang Gahum	Oo (kinahanglan linya boltahe)	Dili - nagtrabaho sa 0V
Neutral nga Dependency	Mapakyas kung ang neyutral maguba	Nagtrabaho gihapon nga walay neutral
Pagkasensitibo sa EMI	Mahimong bakak nga biyahe duol sa mga motor/VFD	Immune sa EMI
Gasto	Ubos	Taas gamay
Paggamit sa Kaso	Stable nga urban grids	Mapintas, banika, o kritikal nga mga sistema

Q3: Gisuportahan ba niini nga electromagnetic RCCB ang 30mA personal nga proteksyon?

A3: Oo—anaa kini sa 10mA, 30mA, ug 100mA. Ang 30mA nga bersyon nagtagbo sa mga kinahanglanon sa IEC alang sa pagpanalipod sa shock nga makaluwas sa kinabuhi.

Q4: Mahimo ba kini gamiton sa TT earthing system?

A4: Tinuod. Sa tinuud, ang mga electromagnetic RCCB gipalabi sa mga sistema sa TT tungod kay wala sila nagsalig sa usa ka lig-on nga neyutral nga pakisayran-nga mahimo’g wala o taas nga impedance sa mga pag-setup sa TT.

Q5: Ngano nga gipili ang CDADA alang sa Electromagnetic Residual Current Circuit Breaker?

A5: Naghatud ang CDADA:

● Tinuod nga IEC 61008-1 compliant electromagnetic nga disenyo

● Walay tinago nga elektroniko—puro magnetic nga operasyon

● High-grade nga flame-retardant housing para sa kaluwasan

● Napamatud-an nga kasaligan sa hugaw nga palibot

● Suporta sa OEM: daghang presyo, mga dokumento sa sertipikasyon, paspas nga sampling
