6KA 10kA Miniature Circuit Breaker

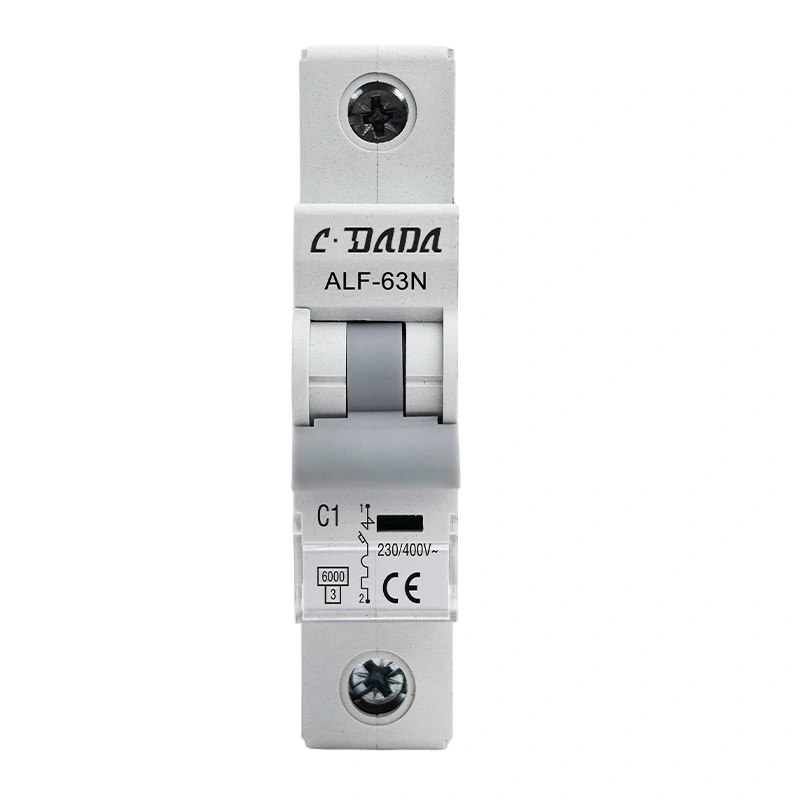

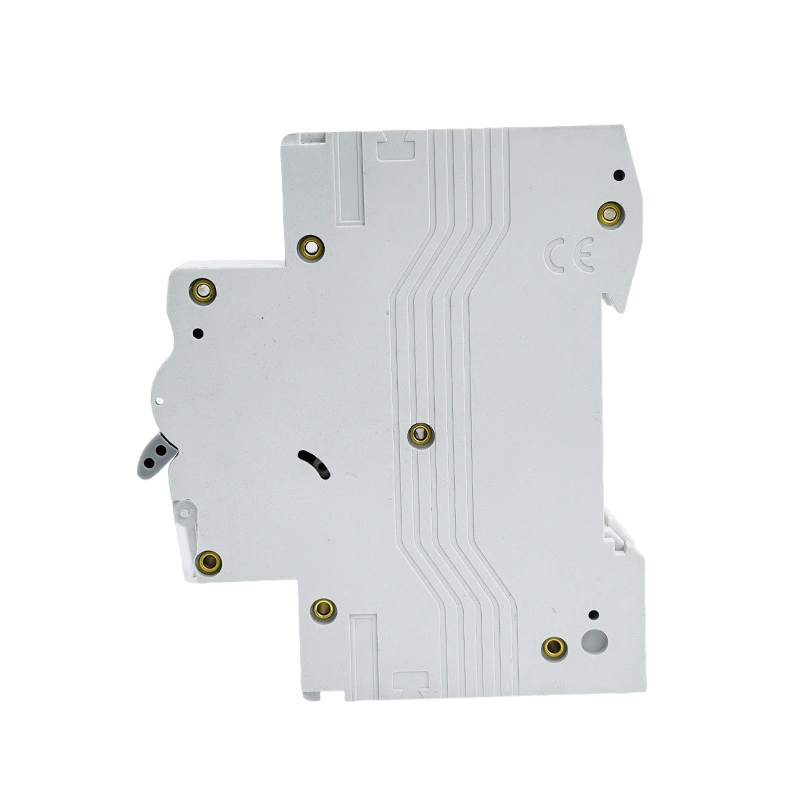

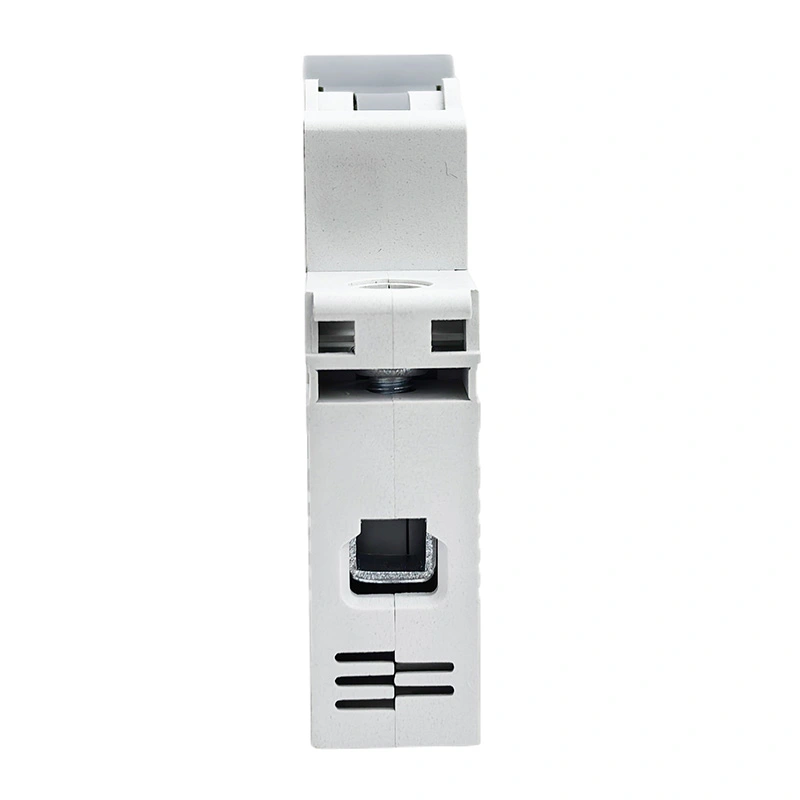

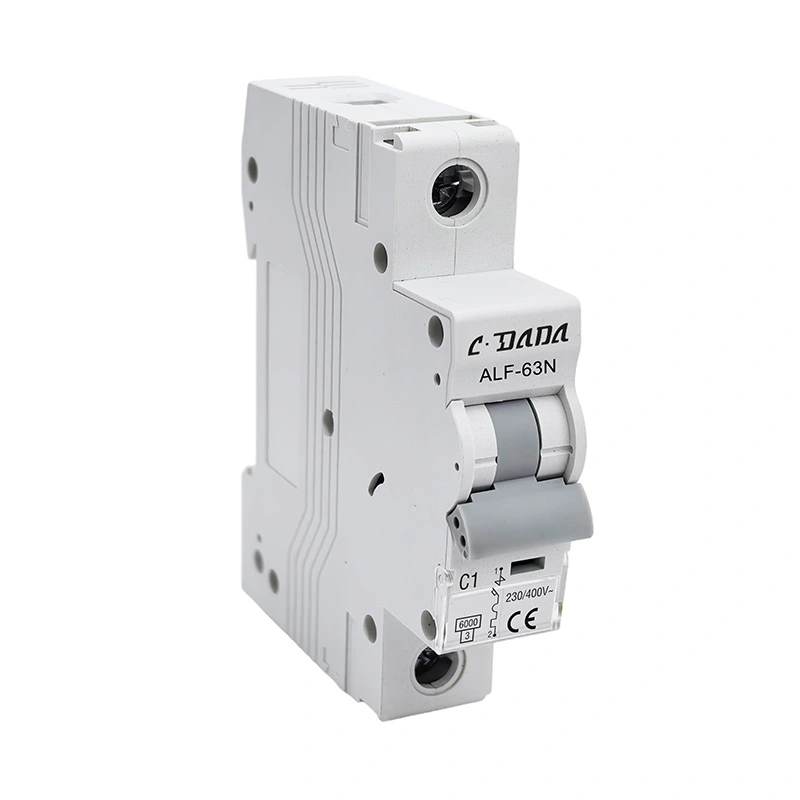

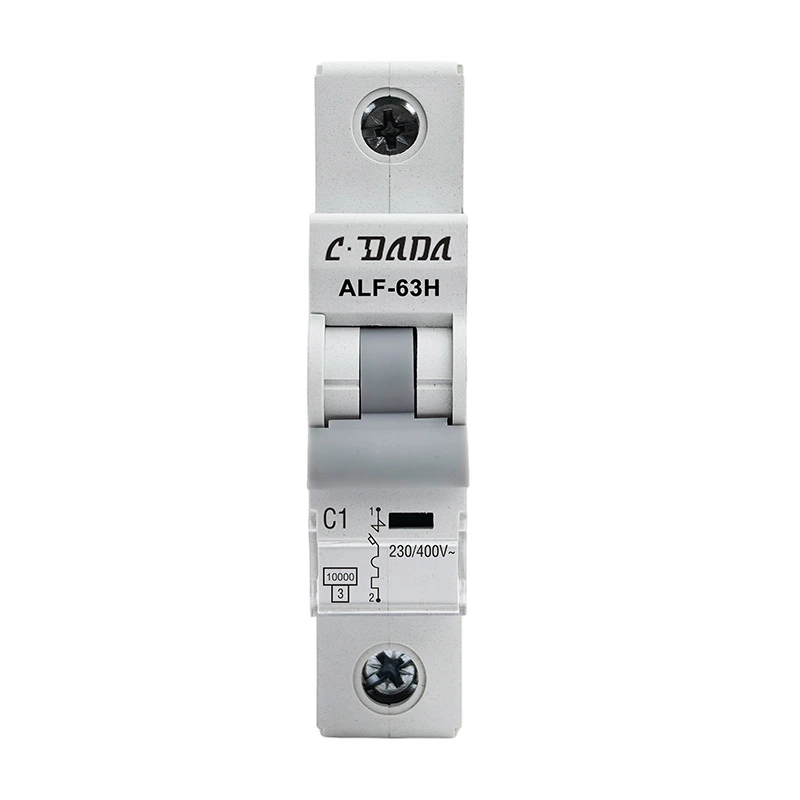

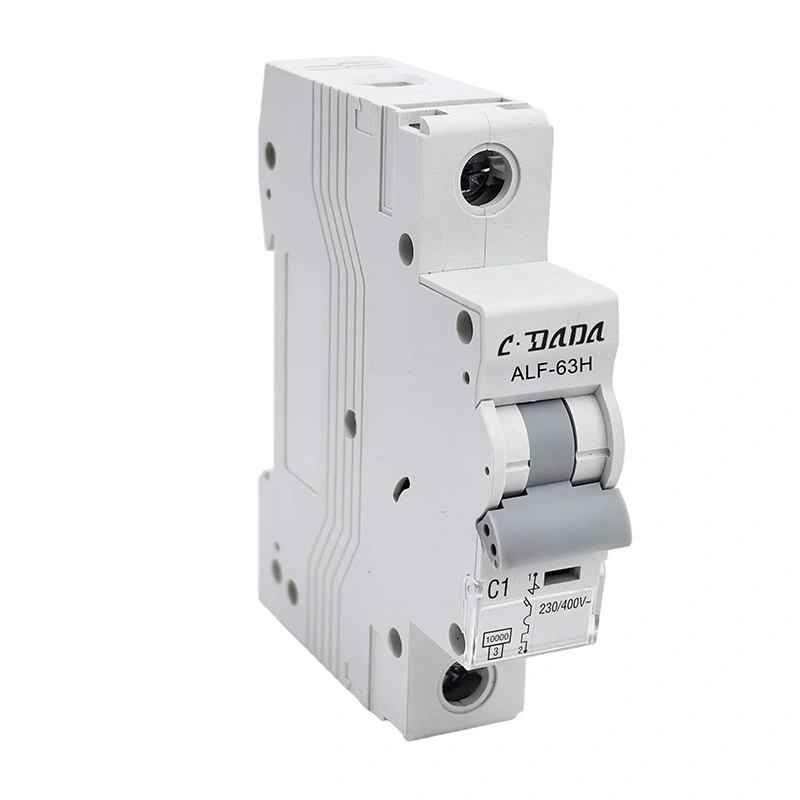

Ang serye sa ALF-63N/H nga taas nga paglapas sa 6KA 10kA Miniature Circuit Breaker (MCB), nahiuyon sa sumbanan sa IEC60898, ang MCB adunay kinaiya sa kasaligan nga pasundayag, tukma nga function sa pagpanalipod, mubu nga oras sa pagpagawas, ug taas nga kapasidad sa break, gamay usab nga gidaghanon. Kini kaylap nga gigamit sa ug sobra nga gibug-aton sa mga contactor, switchgear, ug electric apparatus.

Kontaka ang CDADA ug pilia kami ingon nga imong tiggama, mahimo kaming magtanyag mga serbisyo sa OEM / ODM.

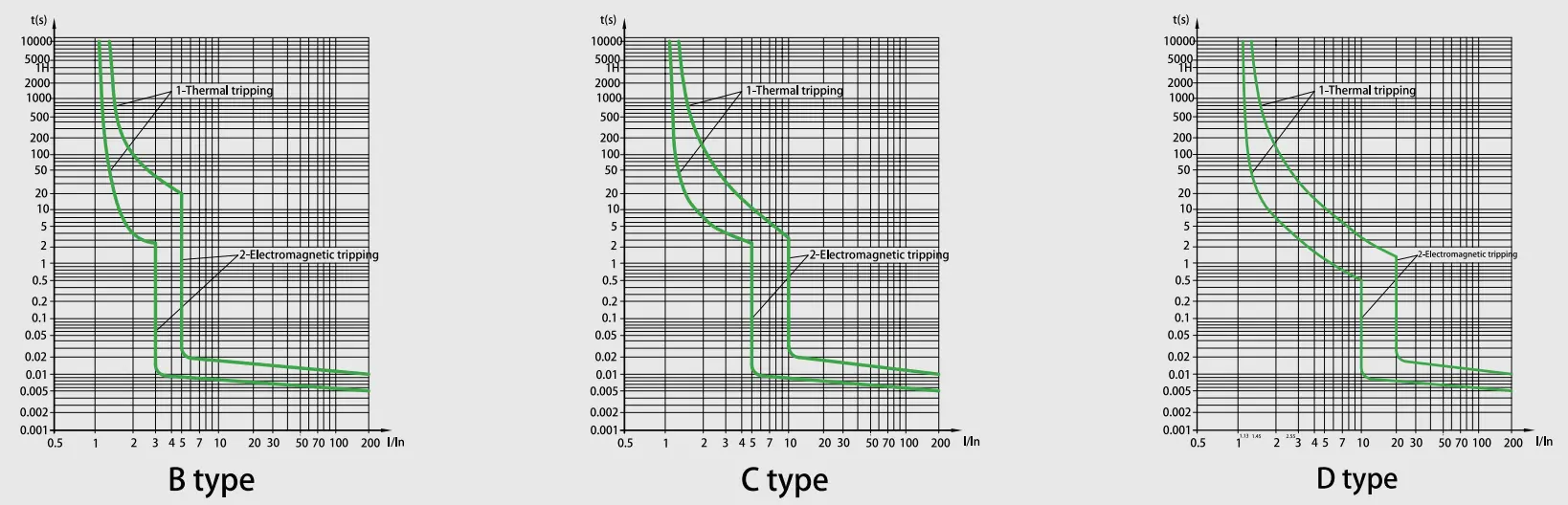

Kinaiya nga Kurba

Teknikal nga Detalye

ALF-63N/H Serye 6KA 10kA Miniature Circuit Breaker
Estandard	EN/IEC60898-1
Pagbungkag nga kapasidad (kA)	6,10
Proteksyon	Batok sa overload ug short circuit
Rated nga kasamtangan(A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Gi-rate nga boltahe (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Gi-rate nga impulse nga makasukol sa boltahe Uimp(kV)	4
Rated insulation boltahe Ui(V)	500
Paglimite sa enerhiya cass	3
Ambient nga temperatura (℃)	-25~+40,Max.95% humidity
Thermal operating limitasyon	1.13xln Walay tripping sulod sa usa ka oras
	1.45xSa Tripping sulod sa usa ka oras
Magnertic nga operasyon	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Gidaghanon sa mga poste	1P,1P+N,2P,3P,3P+N ug 4P
Uri sa biyahe	Thermal/magnetic nga pagpagawas
Kapasidad sa terminal	16mm² flexible o 25mm² estrikto hangtod sa 25A nga mga rating
	25mm²flexible o 35mm²gahi gikan sa 32A ngadto sa 63A nga mga rating
Degree sa pagpanalipod	IP20
Pag-instalar	Pag-mount sa 35mm DIN rail
Lapad	17.8mm matag poste

Ang kinaiya sa pagpagawas sa circuit breaker

DILI.	Rated nga kasamtangan sa pagpagawas (A)	Inisyal nga estado	Pagsulay sa kasamtangan	Gitakdang oras	Resulta nga makuha	Mga komento
1	1-63	bugnaw nga kahimtang	1.13 Sa	t≤1h	Dili biyahe
2	1-63	sa miaging pagsulay	1.45ln	t<1h	biyahe	Pag-set sa kasamtangan ngadto sa piho nga bili nga makanunayon sa 5s
3	Sa≤32	bugnaw nga kahimtang	2.55In	1s	biyahe
	Sa>32
4	1-63	bugnaw nga kahimtang	3 Sa	t≤0.1s	Dili biyahe	B nga tipo
			5 Sa	t<0.1s	biyahe	B nga tipo
			5Sa 10ln	t≤0.1s	Dili biyahe	C matang
			10 Sa	t<0.1s	biyahe	C matang
			20ln	t≤0.1s	Dili biyahe	D tipo
				t<0.1s	biyahe	D tipo

Paglahutay(Operasyon)

Kategorya	Mga Siklo sa Operasyon	Kadaghanon sa operasyon	Gi-rate nga kasamtangan
Paglahutay sa elektrisidad	4000	240/h	1-32
		120/h	40-63
Ang mekanikal nga paglahutay	10000	240/h	1-63

Mga bahin

★ Labing Taas nga Short-Circuit Breaking Capacity

Ang advanced nga teknolohiya sa pagkontrol sa arko nakab-ot ang mas taas nga kapasidad sa pagkabalda kumpara sa mga sumbanan sa industriya, nga nagsiguro nga kasaligan nga proteksyon alang sa mga sistema sa elektrikal nga grado sa industriya sa ilawom sa grabe nga mga kahimtang sa sayup.

★ Dual-Mode Connection Interface

Gisuportahan sa hiniusa nga disenyo sa hybrid nga terminal ang parehas nga rigid busbar docking ug flexible cable clamping, nga makapahimo sa pagpahiangay nga wala’y himan sa lainlaing mga senaryo sa pag-install samtang gipamubu ang oras sa mga kable sa 40%.

★ Energy-Storage Mechanism para sa Longevity

Ang operating system nga gitabangan sa tingpamulak nga adunay 10,000 nga mekanikal nga mga siklo nga paglahutay, nga adunay teknolohiya nga kompensasyon sa pagsul-ob

★ Advanced Composite Enclosure

uban sa fame-retrcant, heat-resistant, ug impulse-proof nga mga kabtangan nga naghiusa sa mga arc-quenching nga mga lawak alang sa adunay mga panghitabo sa sayup.

★ Dynamic Current-Limiting Topology

Ang intelihente nga let-through nga pagsumpo sa enerhiya makapamenos sa peak fault currents sa 65-80%, nga makapahimo sa downstream device specification optimization nga adunay 30% nga kinatibuk-ang potensyal nga pagkunhod sa gasto sa sistema.

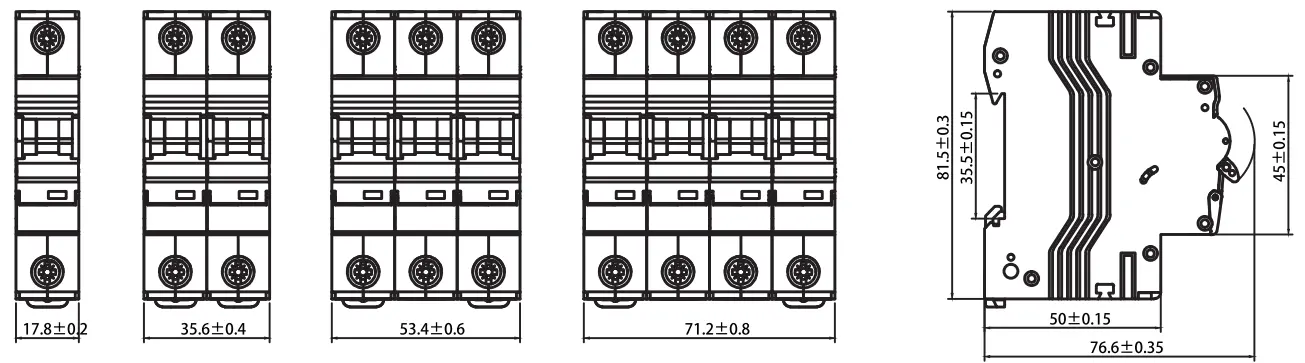

Mga sukat sa outline

Mga Sitwasyon sa Aplikasyon

★ Residential: Consumer units ug distribution boards alang sa kaluwasan sa panimalay.

★ Industrial: Proteksyon sa mga contactor, switchgear, ug bug-at nga electric apparatus.

★ Komersyal: Mga bilding sa opisina ug mga shopping mall nga nanginahanglan ug labi ka kasaligan.

Quality Control ug Standard Testing

★ Ang matag CDADA MCB moagi sa higpit nga pagsulay aron masiguro ang pagsunod sa IEC60898-1:

★ Thermal Tripping Test: Napamatud-an sa 1.13In (non-trip) ug 1.45In (biyahe sulod sa 1 oras).

★ Magnetic Tripping Test: Tukma nga pagsulay sa pagpagawas alang sa B, C, ug D nga mga kinaiya.

★ Electrical Endurance: Gisulayan alang sa 4,000 nga mga siklo sa operasyon.

★ Mechanical Endurance: Na-verify sa 10,000 ka mga cycle.

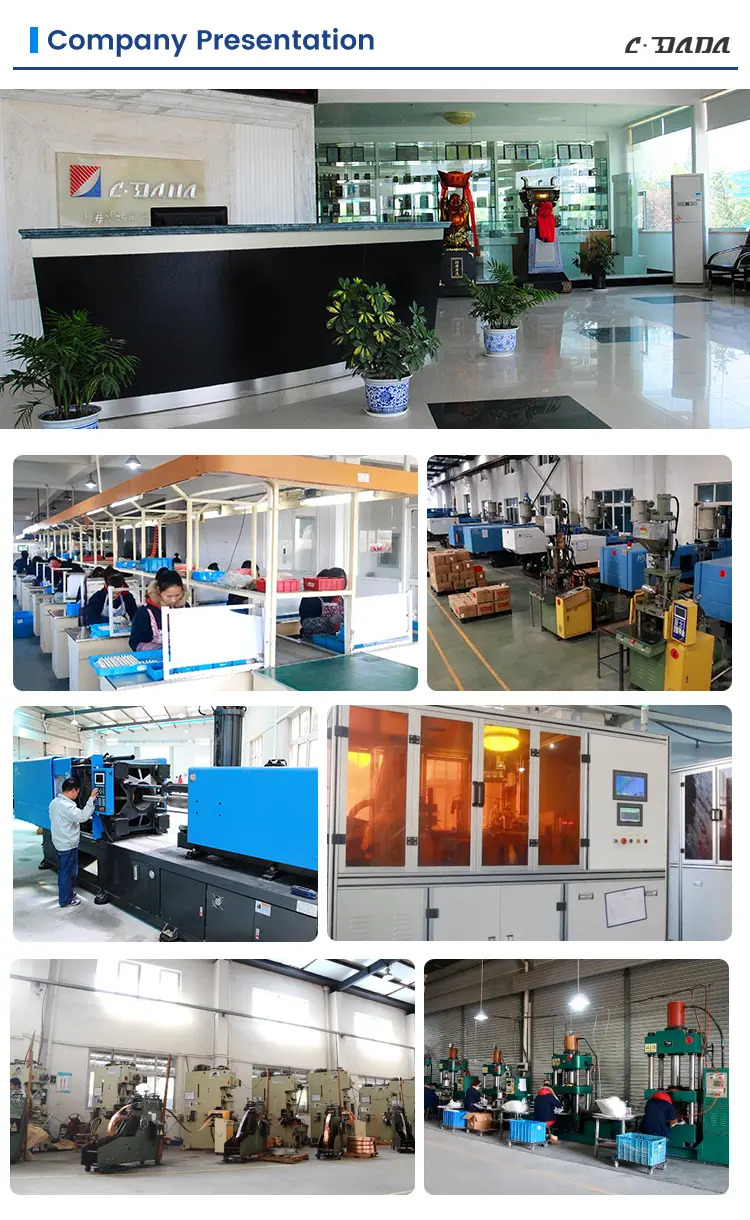

Kusog sa Pabrika ug Suporta

Ang Shanghai DADA Electric Co., Ltd. usa ka nanguna nga tiggama nga adunay mga advanced nga linya sa produksiyon ug usa ka propesyonal nga team sa engineering. Naghatag kami:

★ Customized OEM/ODM nga mga serbisyo alang sa global brands.

★ Ang state-of-the-art nga kagamitan sa pagsulay aron masiguro nga wala’y depekto nga paghatud.

★ Suporta sa Global Logistics: Gi-optimize nga packaging alang sa kargamento sa dagat ug hangin aron masiguro nga ang mga produkto moabut sa hingpit nga kahimtang.
