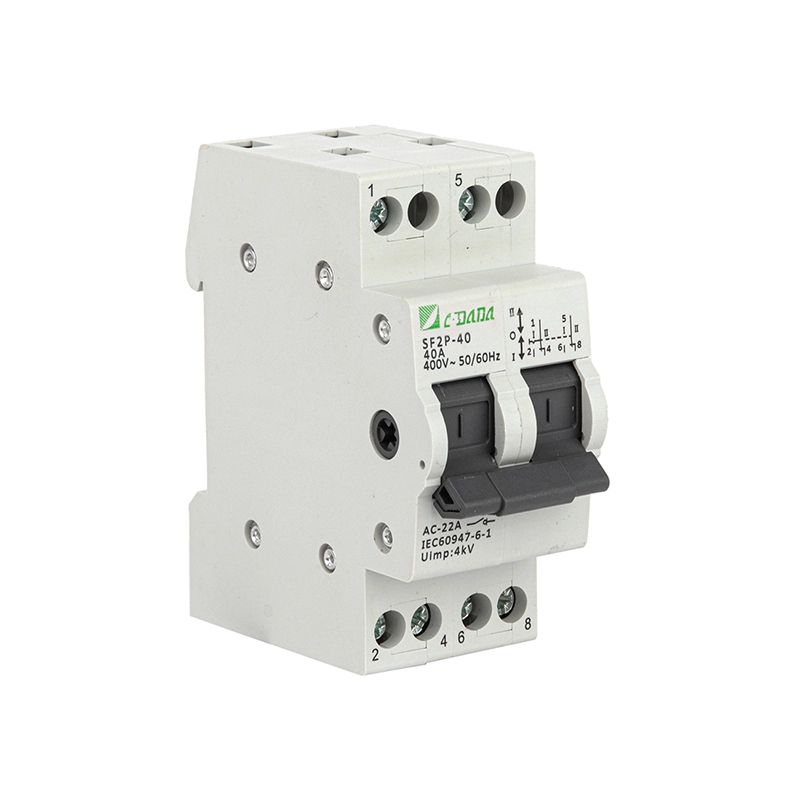

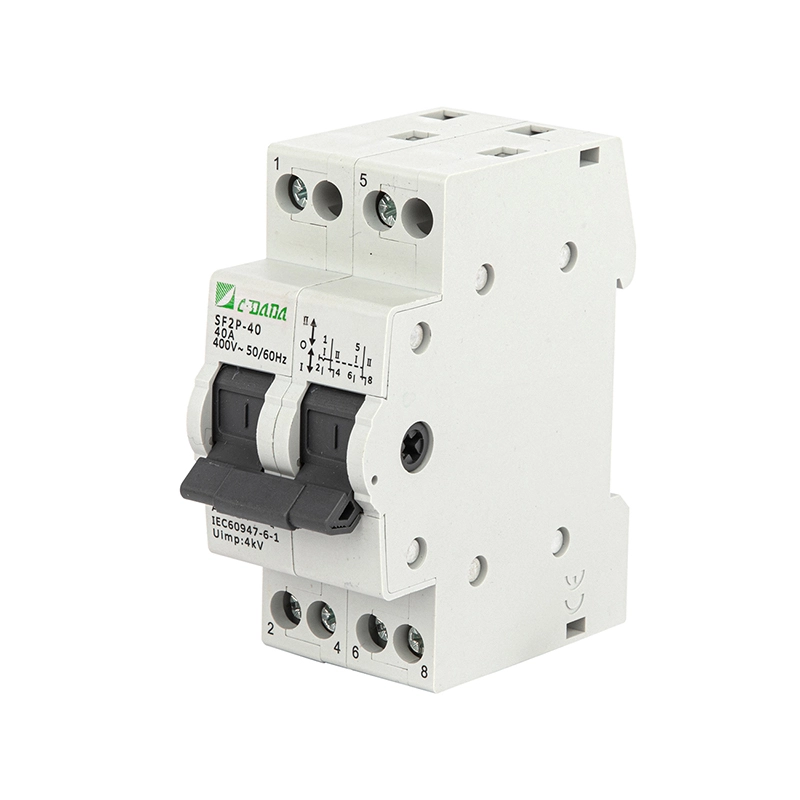

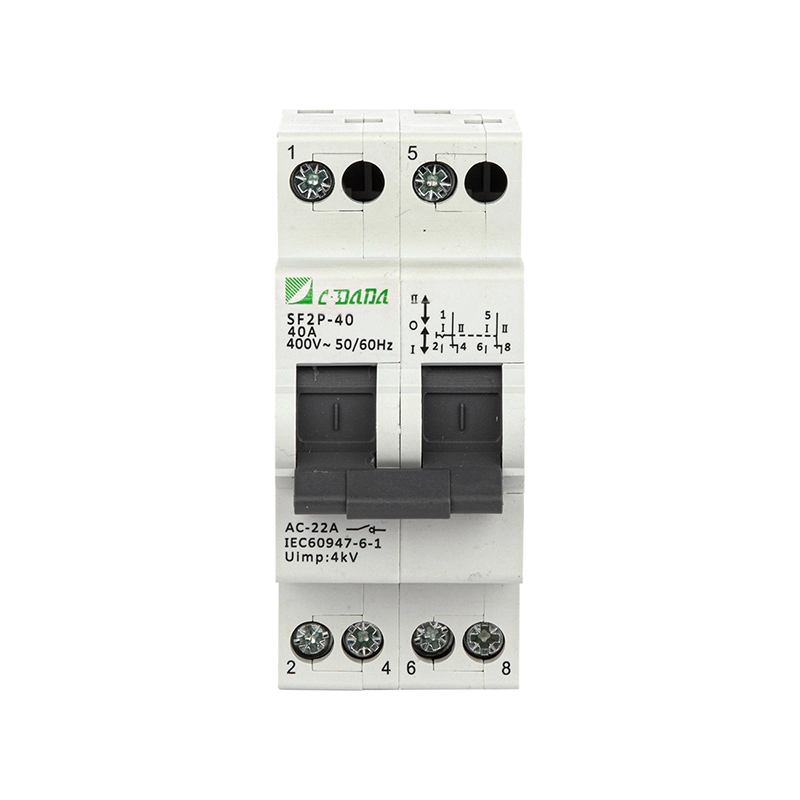

2P Changeover Switch

Siguruha nga luwas ug kasaligan ang pagbalhin sa gigikanan sa kuryente gamit ang CDADA SF Series 2P Changeover Switch, kini angay alang sa kritikal nga pagbag-o sa sirkito sa residential, komersyal, ug gaan nga aplikasyon sa industriya. Kining DIN-rail mounted micro changeover switch nagsuporta sa dual power sources o load nga adunay klaro nga 3-position operation: I -OFF-II, nga makapahimo sa seamless transition tali sa mains/grid ug backup/generator supplies, motor forward/reverse control, o phase/voltage monitoring circuits.

Gi-rate alang sa AC 50/60Hz, 230–400V, ug mga sulog gikan sa 16A hangtod 125A, ang CDADA 2P changeover switch nagsunod sa IEC 60947-3 ug EN 60947-3 nga mga sumbanan. Nagpakita sa ON/OFF position indicators, high-conductivity contacts, ug usa ka spring-assisted quick-make/break nga mekanismo, kini nagsiguro sa lig-on nga performance bisan ubos sa kanunay nga manual nga operasyon. Gidisenyo alang sa modular nga pag-instalar kauban ang mga MCB ug mga contactor, kini maayo alang sa mga distribution board sa mga bilding, pump room, telecom cabinet, ug emergency lighting system.

Pangunang Detalye

Serye: SF Series 2P Manual Changeover Switch

Brand: CDADA | Manufacturer: Shanghai DADA Electric CO.,LTD

Mga poste: 2P (Dual Pole) — magamit sa 1P hangtod 4P nga mga variant

Rated Current: 16A – 125A (derate ngadto sa 80% labaw sa 40°C ambient)

Rated nga Boltahe: 230/400V AC, 50/60Hz

Insulasyon nga Boltahe (Ui): 500V

Kategorya sa Paggamit: AC-22A (mixed resistive & inductive load)

Mubo nga Panahon Makasukol sa Current (Icw): 12×Ie para sa 1s

Paghimo Kapasidad: 20×Ie, t=0.1s

Mekanikal nga Kinabuhi: 8,500 ka operasyon

Kinabuhi sa Elektrisidad: 1,500 ka operasyon (ubos sa load)

Degree sa Polusyon: II

Pag-mount: Standard TH35 DIN rail

Operasyon: Manwal nga 3-posisyon nga gunitanan (I – O – II)

Mga Indicator: Makita nga ON/OFF nga posisyon pinaagi sa pag-align sa gunitanan

Mga terminal: Koneksyon sa cable o busbar

Paghugot sa Torque:

1.2 N·m (16–40A)

3.5 N·m (63–125A)

Pahinumdom sa Kaluwasan: Walay arc extinguishing chamber → kinahanglang gamiton sa upstream fuses/MCBs para sa short-circuit protection

Teknikal nga Data Sheet

Nganong Pilia ang CDADA 2P Changeover Switch?

★ Luwas nga 3-Posisyon nga Pag-inusara

Ang tinuod nga OFF (O) nga posisyon nagdiskonekta sa duha ka tinubdan—kritikal alang sa maintenance ug anti-backfeed nga kaluwasan.

★ DIN-Rail Modular nga Disenyo

Pag-instalar sa mga segundo kauban ang mga MCB—makadaginot og luna ug gipasayon ​​ang layout sa panel sa mga smart building o OEM enclosures.

★ Taas nga kasaligan nga mga kontak

Ang na-optimize nga dinamikong-static nga geometry sa kontak nagsiguro nga mubu ang resistensya ug dugay nga kalig-on.

★ Global Compliance

Gipamatud-an sa IEC 60947-3 nga gidawat sa Europe, Asia, Africa, ug Latin America.

★ Operasyon nga Luwas sa Gumagamit

Ang mekanismo nga gitabangan sa tingpamulak nagpugong sa partial engagement; gipadako nga kuptanan nga opsyonal alang sa 63A+ nga mga modelo.

★ Daghag Gamit nga mga Aplikasyon

Gikan sa pagbalhin sa generator hangtod sa pagbag-o sa direksyon sa motor-usa ka switch, daghang mga gimbuhaton.

Kinaandan nga mga Aplikasyon

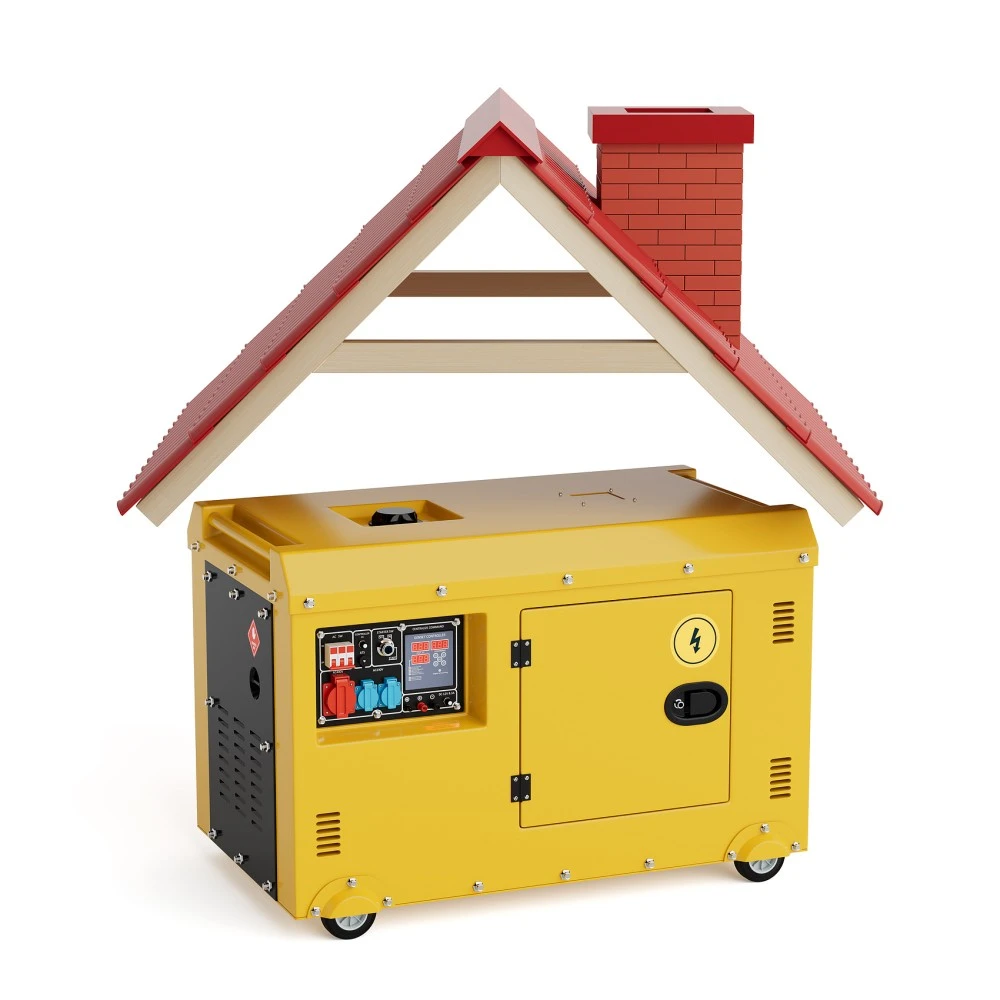

Backup Power Systems: Pagbalhin tali sa utility ug generator

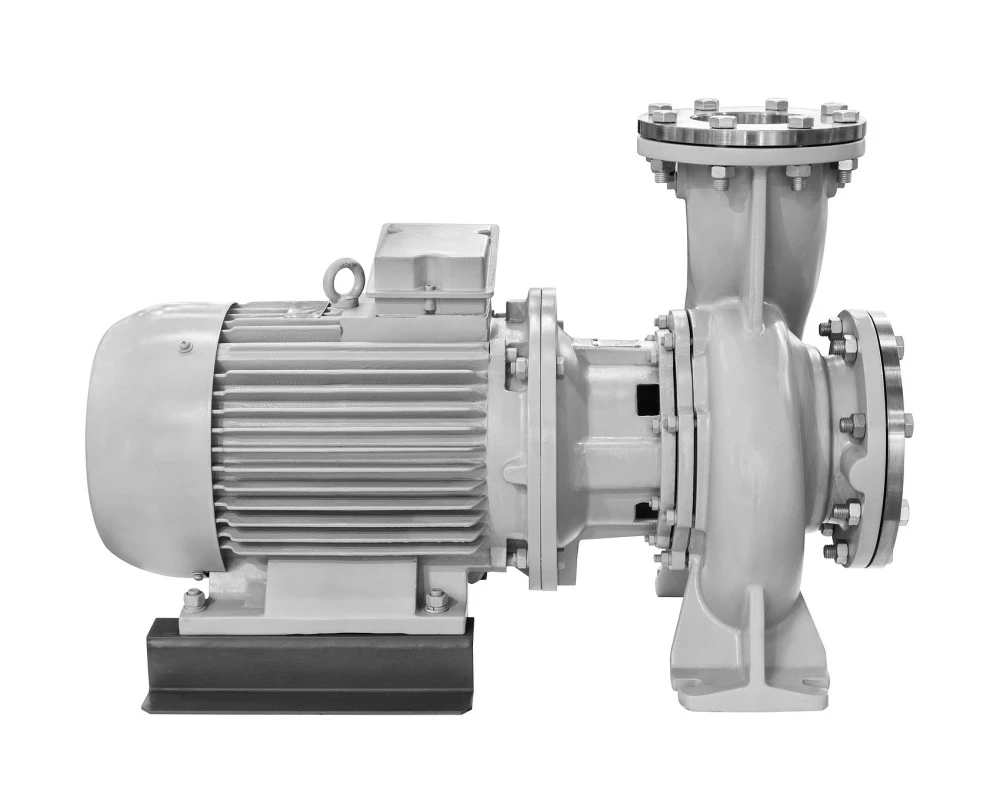

Pagkontrol sa Motor: Pasulong/balikbalik nga rotation sa gagmay nga mga bomba o mga fan

Mga Sirkit sa Pagsukod: Pagpili sa boltahe/phase sa mga panel sa pagsukod

Pag-automate sa Pagtukod: Dual HVAC unit switching, emergency nga pagbalhin sa suga

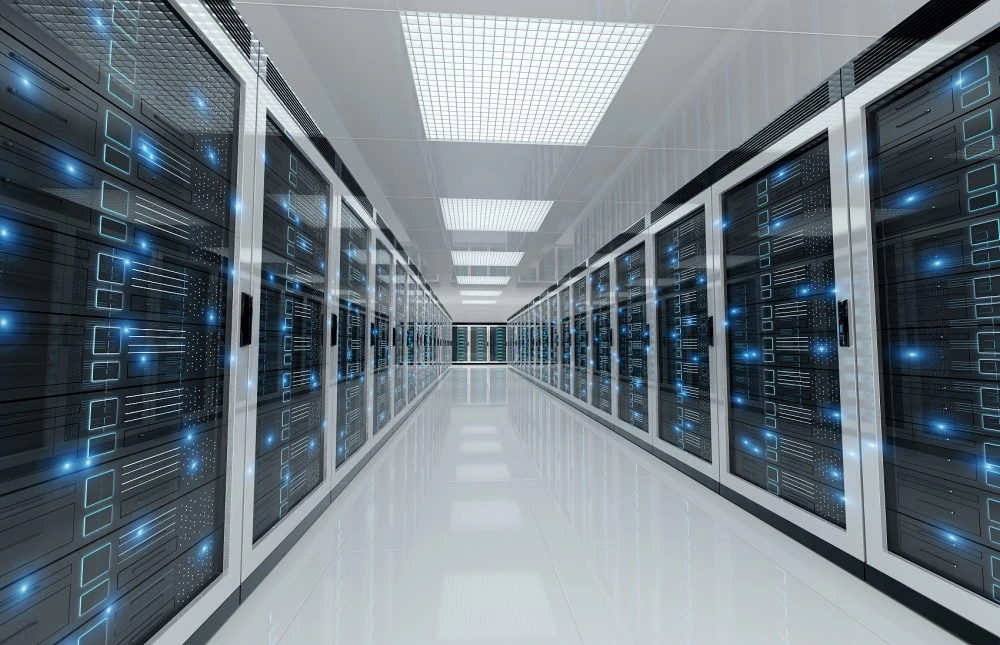

Mga Sentro sa Telecom ug Data: Daghang pagpili sa gigikanan sa PSU

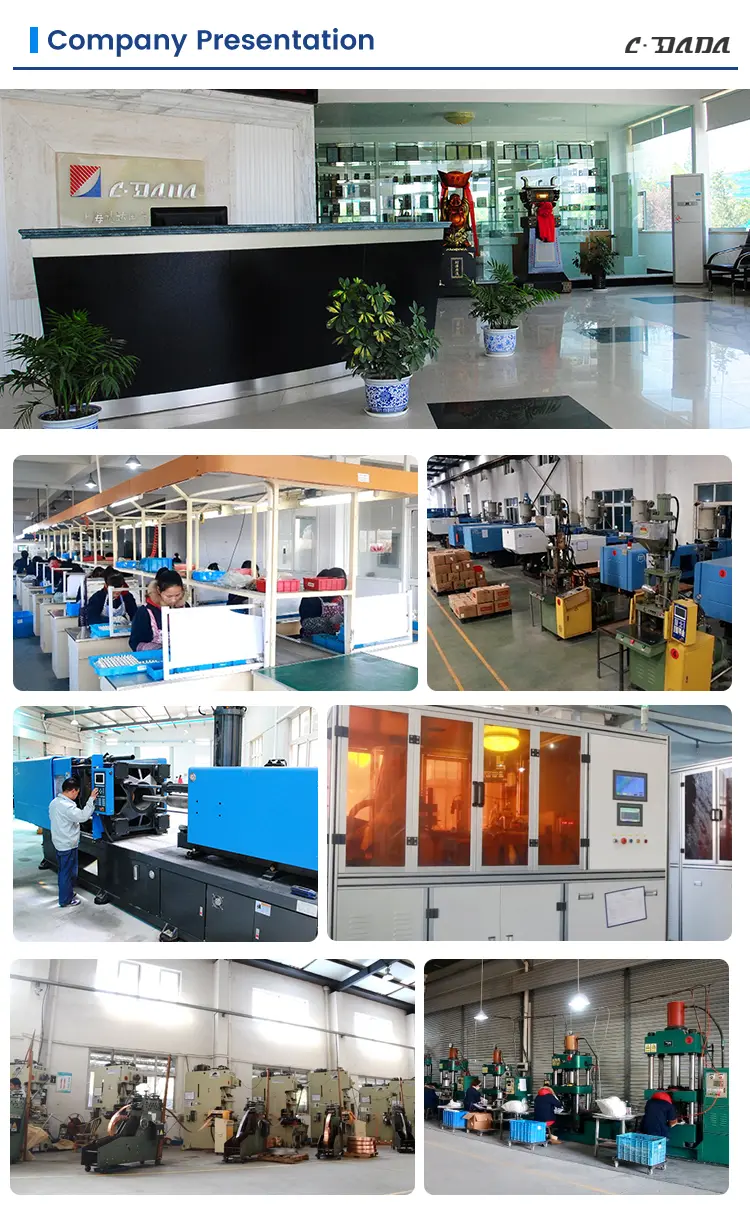

Mahitungod sa CDADA

★ Ang among importanteng mga bentaha mao ang:

1) Kompleto nga internasyonal nga sertipikasyon,

2) Kusog nga kapabilidad sa OEM/ODM,

3) Taas nga cost-performance ratio,

4) Kasaligan nga dako nga kapasidad sa produksiyon,

5) Daghang kasinatian sa pag-eksport.

★ Ang among mga produkto malampuson nga na-eksport sa Southeast Asia, Middle East, South America, Africa, Europe, ug CIS nga mga nasud, nga adunay lig-on nga pagtagad sa Belt ug Road nga mga merkado.

★ Nagpadayon kami nga namuhunan sa R&D, nagmonitor sa mga sumbanan sa kalibutan ug uso sa merkado, ug nakigtambayayong sa mga eksperto sa industriya aron mapauswag ang among portfolio sa produkto.

Kanunay nga Gipangutana nga mga Pangutana

Q1: Mahimo ba ako magbalhin sa ilawom sa karga?

A1: Dili girekomenda. Ang SF series 2P Changeover Switch walay arc extinguishing chamber. Kanunay nga de-energize ang sirkito sa dili pa mobalhin, o gamiton lamang alang sa walay-load nga pagbalhin (pananglitan, isolator function). Para sa live-load switching, ikonsiderar ang motorized ATS o fused switch disconnectors.

Q2: Ngano nga adunay "O" (OFF) nga posisyon?

A2: Ang posisyon sa center OFF nagsiguro sa hingpit nga pagkahimulag gikan sa duha ka tinubdan sa kuryente—kinahanglan alang sa kaluwasan sa maintenance ug pagpugong sa backfeed ngadto sa mga generator o inverters.

Q3: Kinahanglan ba nako ang mga piyus sa kini nga switch?

A3: Oo. Tungod kay dili kini makabalda sa fault currents, ipares kanunay kini sa upstream fuses o MCBs nga gi-rate para sa umaabot nga short-circuit current sa imong sistema.

Q4: Makontrol ba niini ang direksyon sa motor?

A4: Oo-alang sa gagmay nga mga motor, ang 2P switch mahimong balihon ang han-ay sa hugna kung husto ang wired. Siguruha nga ang motor mohunong ug ma-de-energize sa dili pa mag-usab sa direksyon.

Q5: Ngano nga gipili ang CDADA sa ubang mga tatak?

A5: Nagtanyag ang CDADA:

● Tinuod nga 3-posisyon nga mekanikal nga interlock (walay floating states)

● DIN-rail compatibility sa global panel standards

● Klarong biswal nga timailhan sa posisyon sa switch

● Lig-on nga mekanismo sa tingpamulak alang sa kasaligan nga presyur sa pagkontak

● Competitive nga presyo nga adunay bug-os nga sertipikasyon sa IEC ug teknikal nga suporta
